модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

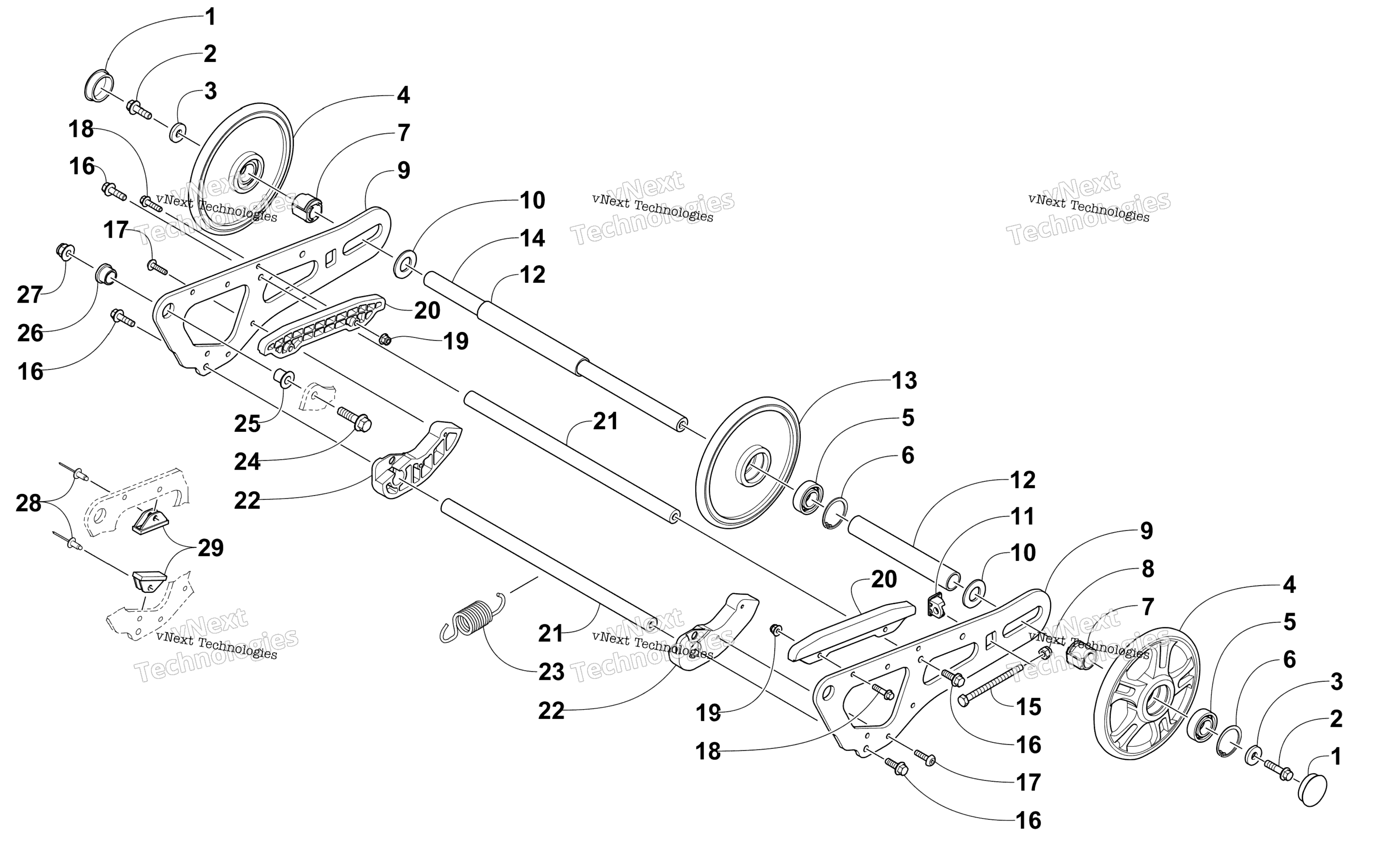

Схема Articulating Skid рама узла для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
Болт Arctic Cat art. 8408-031
от 368 ₽
3
Washer art. 1623-931
По запросу
4
Ролик гусеницы Arctic Cat art. 3604-063
По запросу
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Spacer art. 3604-934
По запросу
8
Nut, Lock art. 8422-802
По запросу
9
Arm, Swing - Right (inc. one No. 26) art. 2704-892
По запросу
9
Arm, Swing - Left (inc. one No. 26) art. 2704-893
По запросу
10
Washer art. 0623-921
По запросу
11
Adjuster, Track art. 3604-647
По запросу
12
Spacer art. 3604-931
По запросу
13
Ролик art. 3604-060
По запросу
14
Axle art. 4604-193
По запросу
15
Screw, Cap art. 1623-682
По запросу
16
Винт Arctic Cat art. 8408-826
По запросу
17
Screw, Self-Tapping art. 1623-618
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Guard, Swing Arm art. 4604-095
По запросу
21
Crossbrace art. 3604-675
По запросу
22
Guard - Lower - Left art. 4604-099
По запросу
22
Guard - Lower - Right art. 4604-098
По запросу
23
Пружина подвески Arctic Cat art. 3604-964
По запросу
24
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
25
Axle, Flanged art. 3604-935
По запросу
26
Bushing, Flanged art. 4604-001
По запросу
27
Гайка Arctic Cat art. 2623-202
По запросу
28
Rivet art. 8060-808
По запросу
29
Stop, Rear Arm art. 4604-582
По запросу
Другие схемы модели
Articulating Skid рама узел
