модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

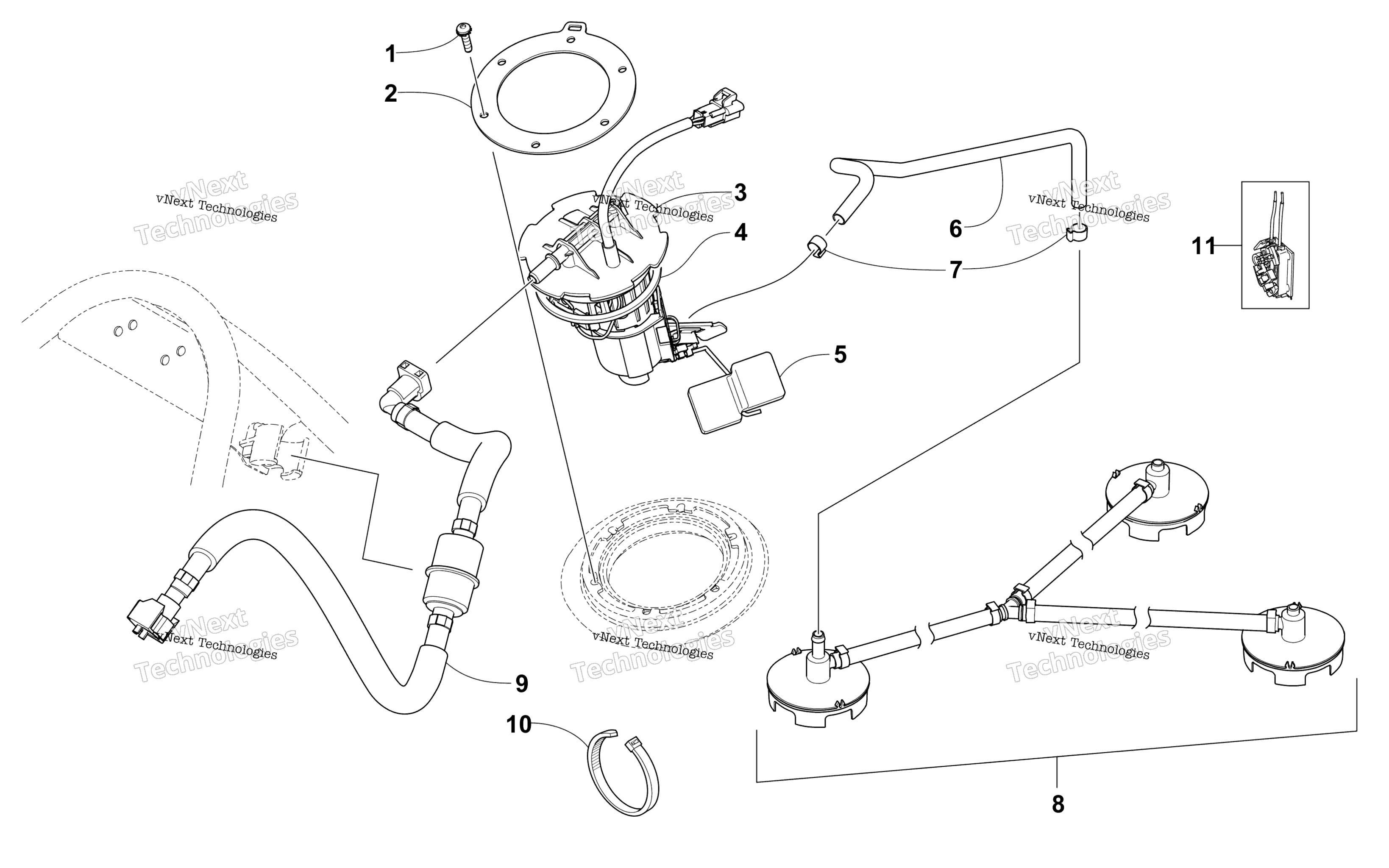

Схема топливной системы Pump Assembly для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
3
Fuel Pump (inc. 4-5) art. 2670-450
По запросу
4
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
5
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
6
Hose, Fuel Pump art. 0610-995
По запросу
7
Clamp, Hose art. 0610-704
По запросу
8
Fuel Pickup art. 2670-422
По запросу
9
Fuel Line Assembly art. 1770-116
По запросу
10
Зажим Arctic Cat art. 0123-788
По запросу
10
Tie, Cable - Reusable art. 0623-751
По запросу
11
Fuel Level Sensor Kit art. 1770-170
По запросу
