модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

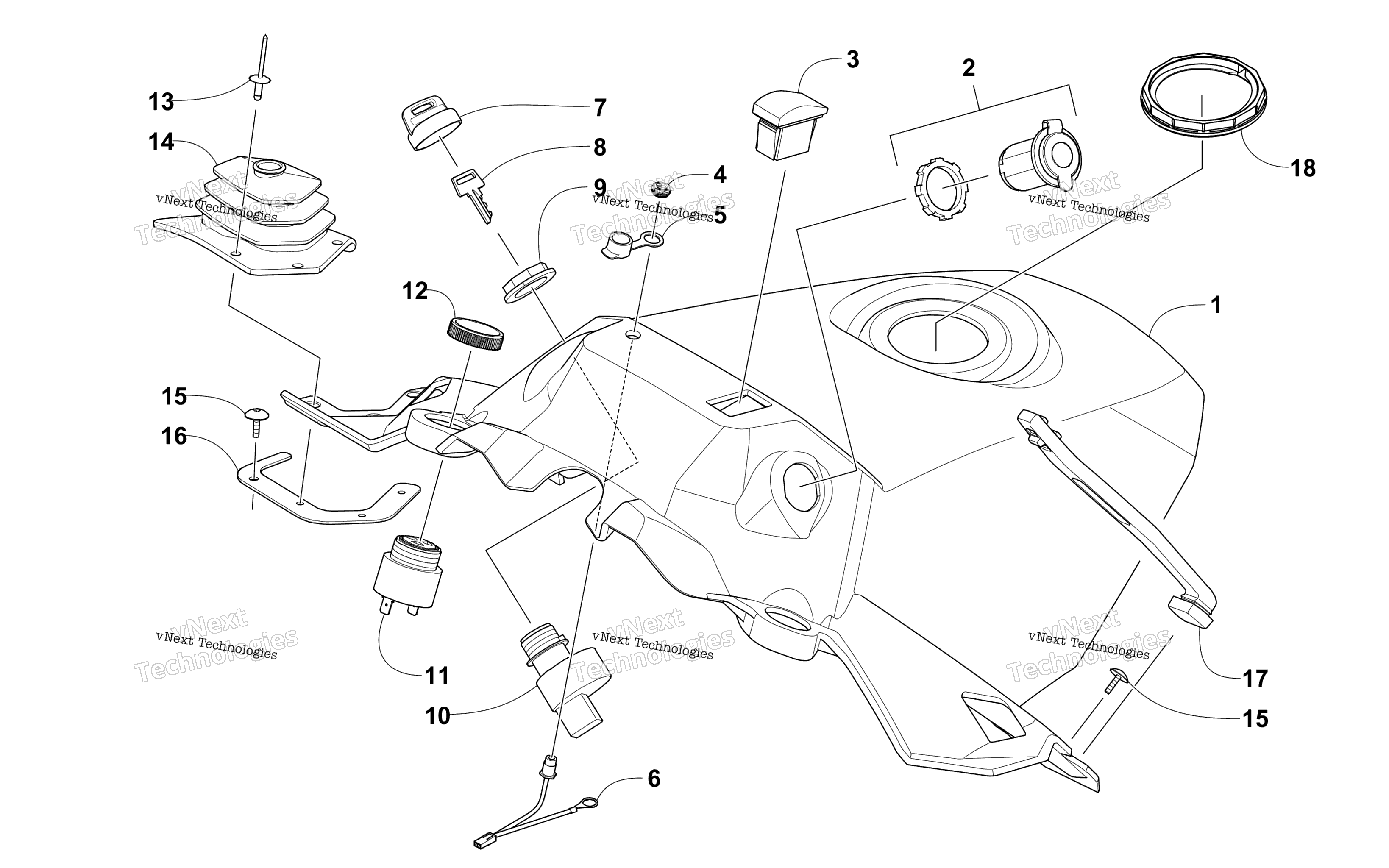

Схема консоли Assembly для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Console - Black art. 7606-083
По запросу
2
Розетка 12V Arctic Cat art. 0641-897
По запросу
3
Switch, Heated Seat art. 0609-836
По запросу
4
Nut, Retaining art. 0609-944
По запросу
5
Cover, Outlet - Shield art. 0609-945
По запросу
6
Outlet, Heated Shield art. 0609-940
По запросу
7
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
8
Ключ зажигания Arctic Cat art. 0430-043
По запросу
8
Ключ зажигания Arctic Cat art. 0430-042
По запросу
9
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
10
Замок зажигания Arctic Cat art. 0609-911
от 3 563 ₽
Аналог
2 000 ₽
Требуется 1 шт.
Подписаться
11
Alarm, Reverse (inc. 12) art. 0630-243
По запросу
12
Ring, Retaining art. 0630-017
По запросу
13
Rivet art. 8061-428
По запросу
14
Shift Boot art. 6606-926
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Support Plate - Shift Boot art. 6606-989
По запросу
17
Strap, Hold-Down - Hood art. 6606-852
По запросу
18
Nut, Retaining art. 6606-390
По запросу
