модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

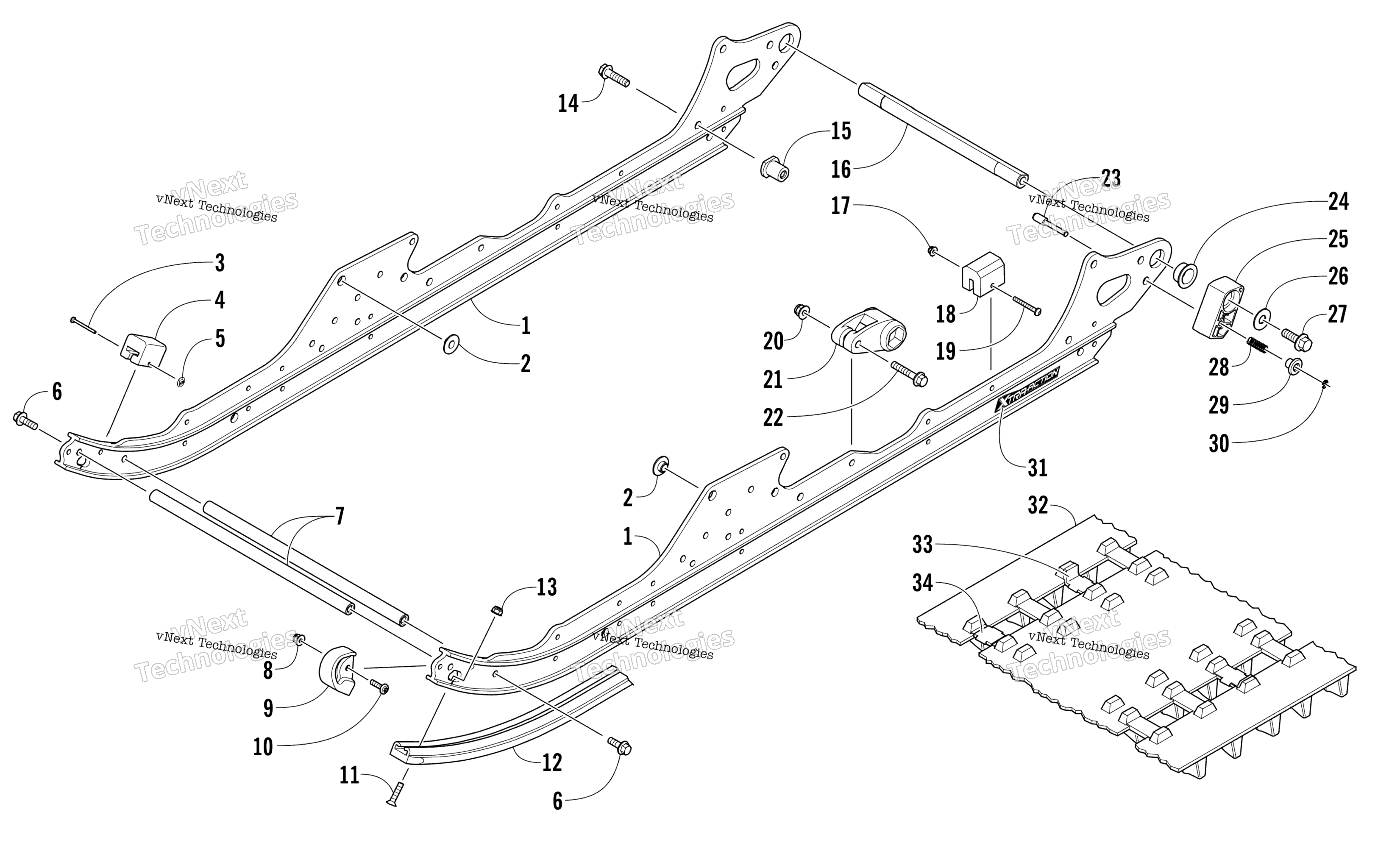

Схема Slide Rail и Track узла для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly - Black art. 3704-146
По запросу
1
Rail, Formed art. 4604-101
По запросу
2
Insert, Rail art. 3604-266
По запросу
3
Rivet, Solid art. 0123-767
По запросу
4
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
5
Nut, Push art. 0123-766
По запросу
6
Винт Arctic Cat art. 8408-826
По запросу
7
Ось направляющих гусеницы Arctic Cat art. 3604-425
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
End Cap, Slide Rail art. 4604-093
По запросу
10
Screw, Machine art. 8476-630
По запросу
11
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
12
Wearstrip - Black art. 3604-627
По запросу
13
Nut, Lock art. 8047-366
По запросу
14
Screw, Cap art. 8413-031
По запросу
15
Втулка подвески Arctic Cat art. 3604-979
По запросу
16
Axle art. 3604-564
По запросу
17
Nut, Lock art. 8427-502
По запросу
18
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 2 шт.
19
Screw, Machine art. 8470-540
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Block, Spring Tension art. 4604-102
По запросу
22
Screw, Cap art. 8408-850
По запросу
23
Plunger Pin art. 3604-985
По запросу
24
Bushing, Flared art. 4604-100
По запросу
25
Block, Coupling - Left art. 4604-097
По запросу
25
Block, Coupling - Right art. 4604-096
По запросу
26
Washer art. 1623-801
По запросу
27
Болт Arctic Cat art. 8408-031
от 368 ₽
28
Spring, Plunger Pin art. 3604-987
По запросу
29
Knob, Plunger Pin art. 3604-986
По запросу
30
E-CLIP,4.0 MM art. 0423-667
По запросу
31
Decal, "Xtra Action" art. 2621-929
По запросу
32
Track Assembly (inc. 33-34) art. 2602-639
По запросу
33
Clip, Guide art. 2602-383
По запросу
34
Clip, Wear art. 2602-384
от 257 ₽
Другие схемы модели
Slide Rail и Track узел
