модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

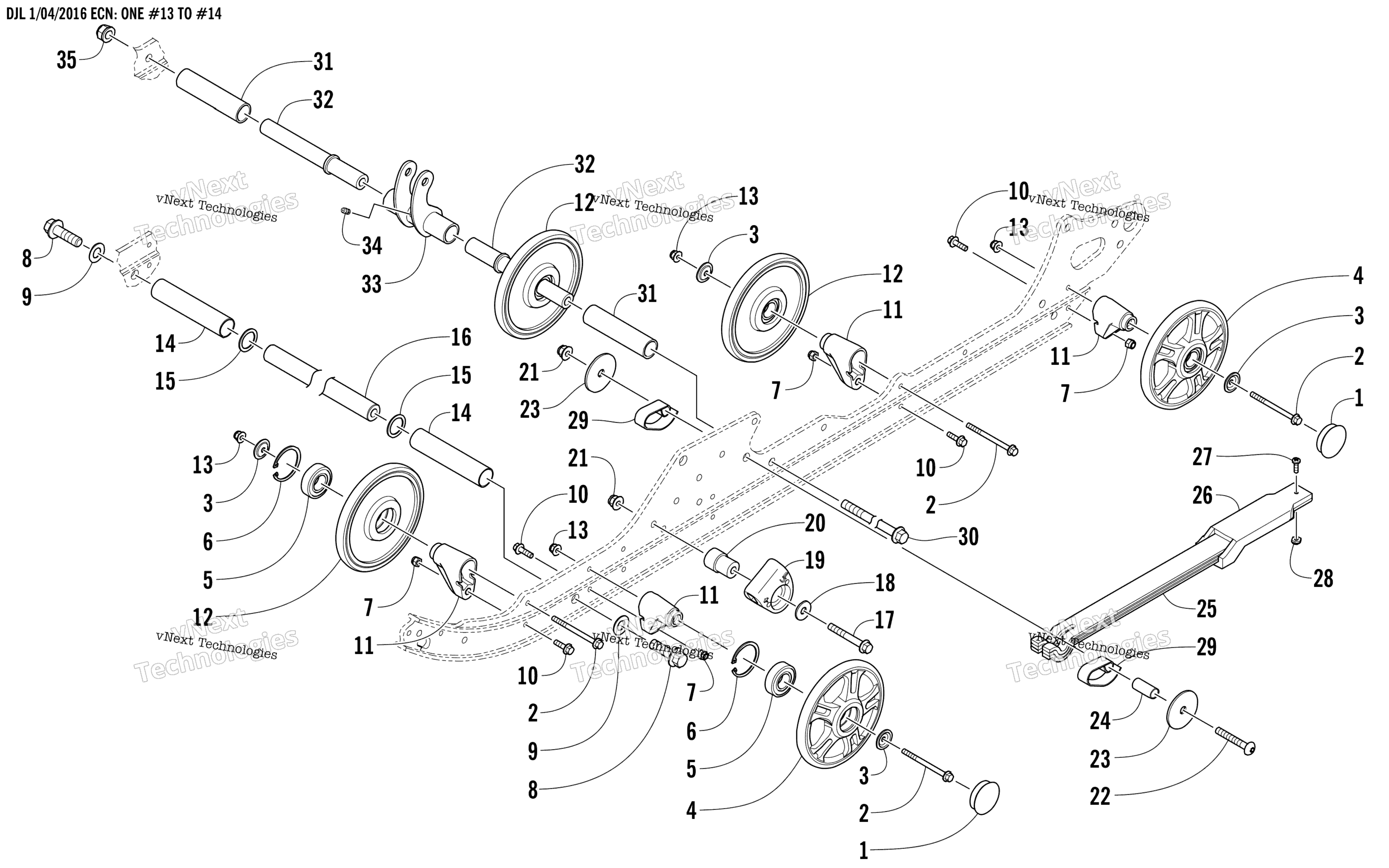

Схема Idler колесо узла для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
Screw, Cap art. 8413-675
По запросу
3
Washer art. 2623-025
По запросу
4
Ролик гусеницы Arctic Cat art. 3604-386
По запросу
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Nut art. 8422-602
По запросу
8
Screw, Cap art. 8413-241
По запросу
9
Шайба Arctic Cat art. 0623-525
По запросу
10
Screw, Cap art. 8413-620
По запросу
11
Block, Mounting - Idler Wheel art. 3604-899
По запросу
12
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 6 шт.
Подписаться
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Spacer, Shock - Front Arm art. 3604-912
По запросу
15
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
16
Axle art. 3604-900
По запросу
17
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
18
Шайба Arctic Cat art. 8450-133
от 116 ₽
19
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
20
Block, Slide art. 4604-105
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
SCREW,MACH-TSPNH M8X1.25X55 CL8.8 BLK art. 8468-855
По запросу
23
Шайба 2.00X.386X.1046 Arctic Cat art. 0623-746
от 326 ₽
24
Втулка металлическая Arctic Cat art. 0604-739
от 1 292 ₽
25
Рессора Arctic Cat art. 3704-276
По запросу
26
Кронштейн рессоры Arctic Cat art. 2604-788
По запросу
27
Винт Arctic Cat art. 0623-121
от 578 ₽
28
Гайка Arctic Cat art. 8041-276
По запросу
29
Зажим Arctic Cat art. 1604-412
По запросу
30
Болт Arctic Cat art. 2623-078
от 3 190 ₽
31
Втулка задней подвески Arctic Cat art. 3604-501
По запросу
32
Ось ролика гусеницы Arctic Cat art. 3604-502
от 6 489 ₽
33
Кронштейн заднего амортизатора Arctic Cat art. 1704-674
По запросу
34
Фиттинг art. 1623-010
По запросу
35
Гайка Arctic Cat art. 2623-202
По запросу
