модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

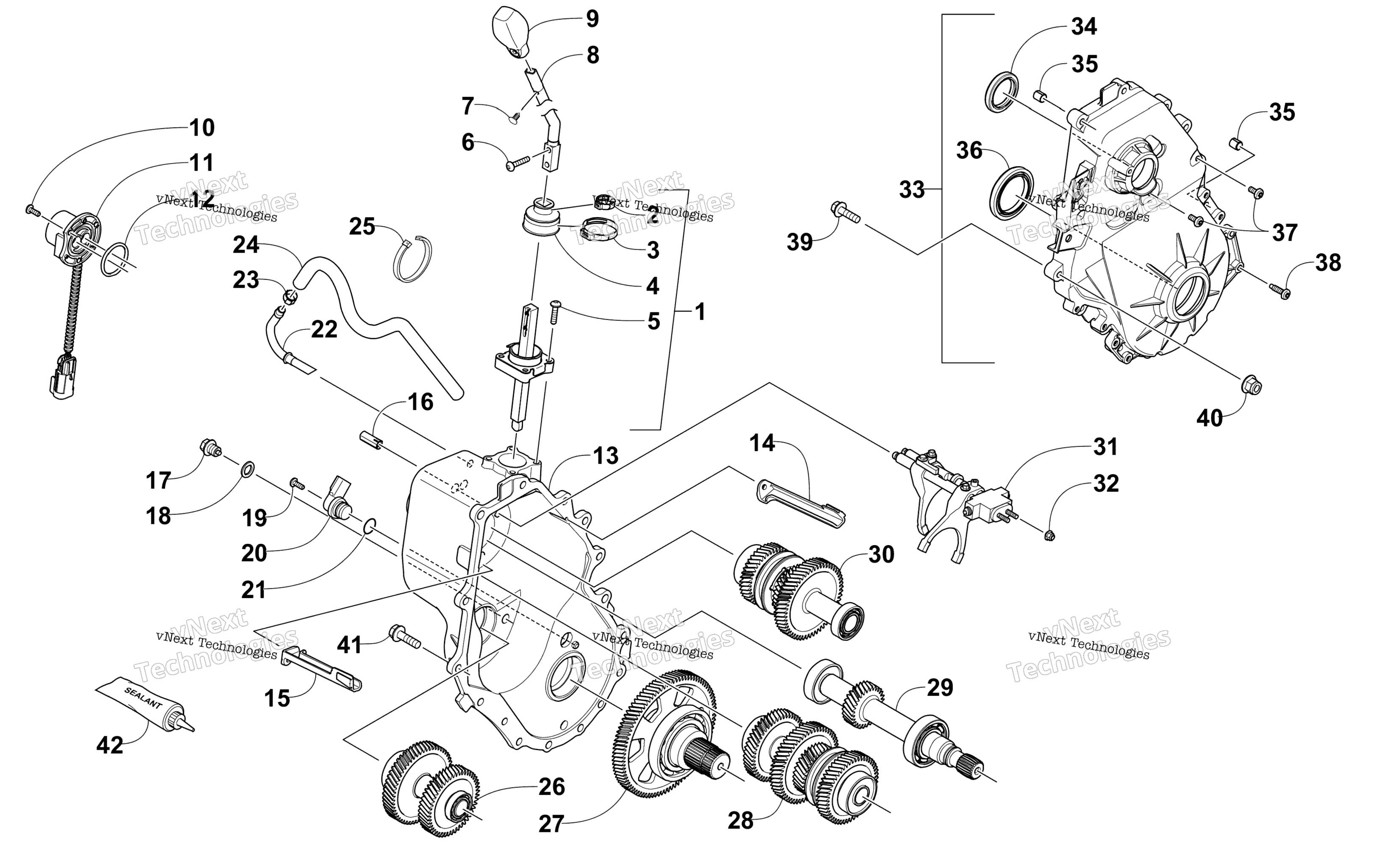

Схема трансмиссии Assembly для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Transmission, 3 Speed Assembly (inc. 1-5, 10-22, 26-36, 41) art. 1702-358
По запросу
1
Lever, Shift Assembly (inc. 2-4) art. 1702-404
По запросу
2
Clamp art. 2623-115
По запросу
3
Clamp art. 2623-116
По запросу
4
Boot, Shift Lever art. 2602-775
По запросу
5
Screw, Machine art. 8468-626
По запросу
6
SCREW,MACH-TSPNH M6X1.0X30 CL8.8 W/2353 art. 8468-631
По запросу
7
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
8
Shift Lever - Black art. 1702-376
По запросу
9
Knob, Shift art. 2602-757
По запросу
10
Screw, Machine art. 8468-413
По запросу
11
Sensor, Gear Position art. 0630-320
По запросу
12
O-Ring art. 0609-952
По запросу
13
Transmission Cover art. 1702-357
По запросу
14
Oil Deflector - Rear art. 2602-785
По запросу
15
Oil Deflector - Front art. 2602-878
По запросу
16
Magnet art. 2602-819
По запросу
17
Plug - Magnetic art. 2602-978
По запросу
18
Washer, Plug art. 2602-934
По запросу
19
Screw, Cap art. 8468-613
По запросу
20
Датчик скорости Arctic Cat art. 0630-327
от 7 298 ₽
21
O-Ring art. 2623-082
По запросу
22
Tube Fitting art. 2602-963
По запросу
23
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
24
Vent, Hose art. 0610-999
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
26
Shaft, Transfer - Idler art. 1702-388
По запросу
27
Gear - 90T art. 1702-359
По запросу
28
Shaft, Transfer - X Low/Rev art. 1702-354
По запросу
29
Shaft, Input - 25T art. 1702-353
По запросу
30
Shaft, Transfer - Low/High art. 1702-355
По запросу
31
Rod, Shift - Assembly art. 1702-334
По запросу
32
Nut, Lock art. 8427-502
По запросу
33
Transmission Case - Assembly (inc. 34-36) art. 1702-356
По запросу
34
Seal art. 2602-288
По запросу
35
DOWEL, SPLIT, 11 x 16 art. 0829-003
По запросу
36
Сальник Arctic Cat art. 2602-172
По запросу
37
Screw, Machine art. 8468-617
По запросу
38
Screw, Machine art. 2623-063
По запросу
39
Болт Arctic Cat art. 8408-820
от 110 ₽
40
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
41
Screw, Self-Tapping art. 2623-094
По запросу
42
Sealant - 70 ml art. 1048-063
По запросу
