модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

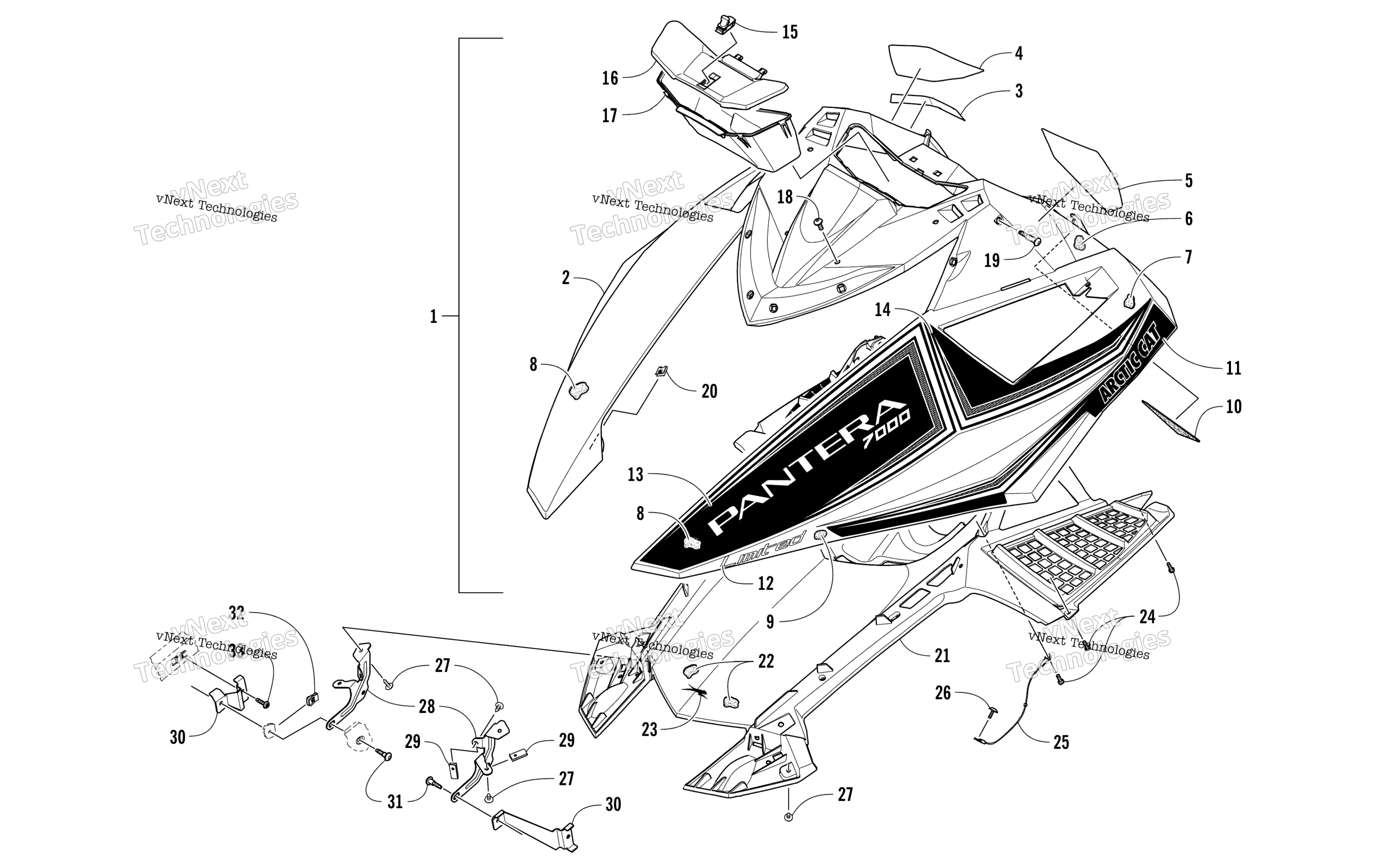

Схема Hood узла для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood, Outer w/Decals - Black (inc. 2-14) art. 4718-815
По запросу
2
Hood, Outer - w/o Decals - Black (inc. 3-10) art. 4718-589
По запросу
3
Decal, Caution - Shift art. 2621-854
По запросу
4
Decal, Warning (English) art. 2621-323
По запросу
5
Decal, Warning (French) art. 2621-322
По запросу
6
Pad, Instrument Cluster - Right art. 7606-282
По запросу
6
Pad, Instrument Cluster - Left art. 7606-283
По запросу
7
Pad, Rear - Right art. 7606-278
По запросу
7
Pad, Rear - Left art. 7606-279
По запросу
8
Foam, Outer - Right art. 0617-710
По запросу
8
Foam, Outer - Left art. 0617-711
По запросу
9
Pad, Front - Right art. 7606-276
По запросу
9
Pad, Front - Left art. 7606-277
По запросу
10
Pad, Hood Latch - Right art. 7606-280
По запросу
10
Pad, Hood Latch - Left art. 7606-281
По запросу
11
Decal, Hood - Lower - Left art. 3621-373
По запросу
11
Decal, Hood - Lower - Right art. 3621-372
По запросу
12
Decal, "Limited" art. 9611-796
По запросу
13
Decal, "Pantera 7000" - Left art. 3621-371
По запросу
13
Decal, "Pantera 7000" - Right art. 3621-370
По запросу
14
Decal, Hood - Rear - Left art. 3621-369
По запросу
14
Decal, Hood - Rear - Right art. 3621-368
По запросу
15
Latch, Slide art. 2623-065
По запросу
16
Lid, Storage Box - Black art. 6606-860
По запросу
17
Storage Compartment art. 6606-915
По запросу
18
Screw, Shoulder art. 2623-042
По запросу
19
Screw, Shoulder art. 2623-058
По запросу
20
Nut, U art. 1623-939
По запросу
21
Hood, Center - Black (inc. 22) art. 4718-591
По запросу
22
Foam, Center - Left art. 0617-713
По запросу
22
Foam, Center - Right art. 0617-712
По запросу
23
Emblem, Aircat art. 4411-479
По запросу
24
Screw, Self-Tapping art. 1623-933
По запросу
25
Cable, Hood art. 6606-611
По запросу
26
Винт Arctic Cat art. 2623-164
от 368 ₽
27
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
28
Bracket, Hood Hinge - Upper - Right - Black art. 5706-800
По запросу
28
Bracket, Hood Hinge - Upper - Left - Black art. 5706-801
По запросу
29
Clip, U-Nut art. 1623-030
По запросу
30
Bracket, Hood Hinge - Lower - Right - Black art. 5706-802
По запросу
30
Bracket, Hood Hinge - Lower - Left - Black art. 5706-803
По запросу
31
Screw, Shoulder art. 2623-068
По запросу
32
Клипса Arctic Cat art. 0423-577
от 168 ₽
33
Screw, Machine art. 2623-059
По запросу
