модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)

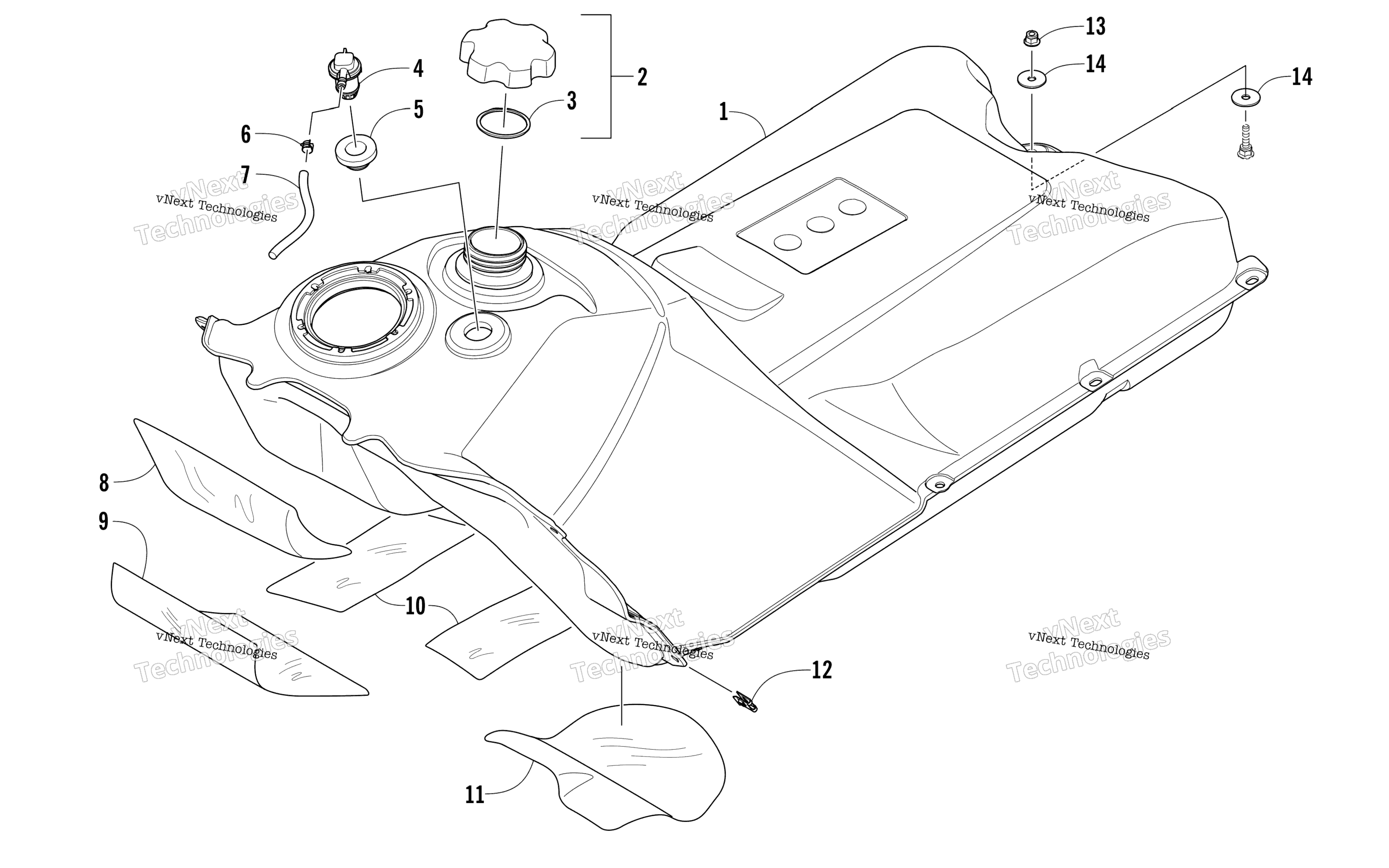

Схема узла топливного бака для PANTERA 7000 XT LTD BLACK (S2017PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5 and 8-11) art. 1770-154
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Clamp, Hose art. 1623-233
По запросу
7
Hose - 50 ft art. 6101-009
По запросу
7
Hose - 100 ft art. 6101-001
По запросу
8
Foil - Upper Right art. 3612-319
По запросу
9
Foil - Center art. 3612-320
По запросу
10
Foil - Bottom art. 3612-318
По запросу
11
Foil - Left art. 3612-317
По запросу
12
Nut, U art. 1623-939
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
