модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

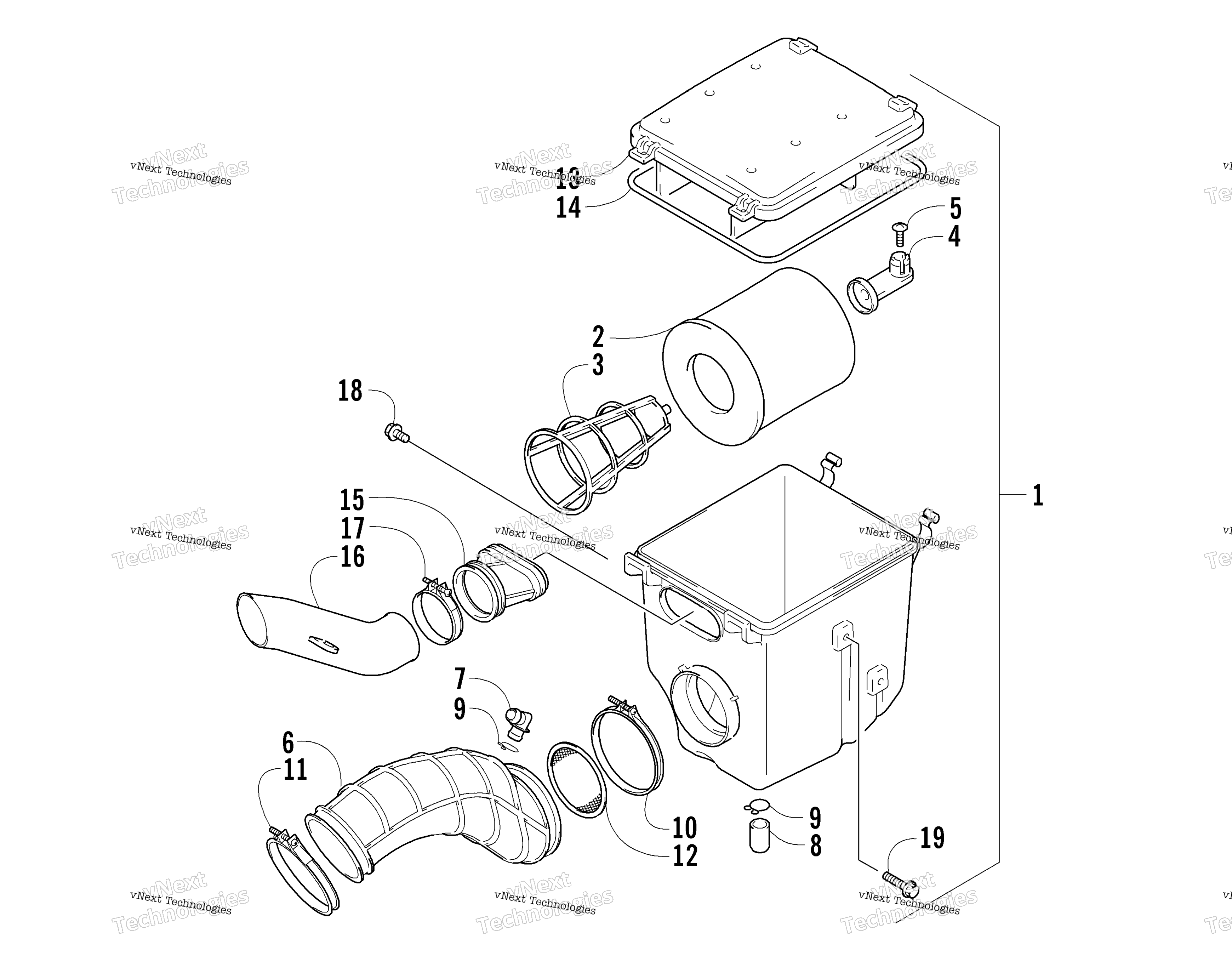

Схема воздушного фильтра Assembly для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
CLEANER ASSY, AIR (RB 3470-032) (inc. 2-17) art. 3470-032
По запросу
2
FILTER art. 3470-014
По запросу
3
HOLDER art. 3470-015
По запросу
4
STOPPER,HOLDER art. 3470-016
По запросу
5
Screw art. 0693-505
По запросу
6
TUBE, OUTLET art. 3470-026
По запросу
7
JOINT art. 3470-025
По запросу
8
PLUG, BREATHER art. 3402-334
По запросу
9
CLIP,M14 art. 3423-313
По запросу
10
CLAMP (CLEANER SIDE) art. 3423-727
По запросу
11
CLAMP (CARBURETOR SIDE) art. 3423-726
По запросу
12
TRAP,FLAME art. 3470-017
По запросу
13
CAP,AIR CLEANER (inc. 14) art. 3470-039
По запросу
14
GASKET art. 3470-013
По запросу
15
Joint, Inlet art. 3470-027
По запросу
16
DUCT, INLET art. 3470-028
По запросу
17
CLAMP art. 3423-503
По запросу
18
BOLT art. 3007-392
По запросу
19
Bolt, Water Inlet Connector art. 3007-515
По запросу
