модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

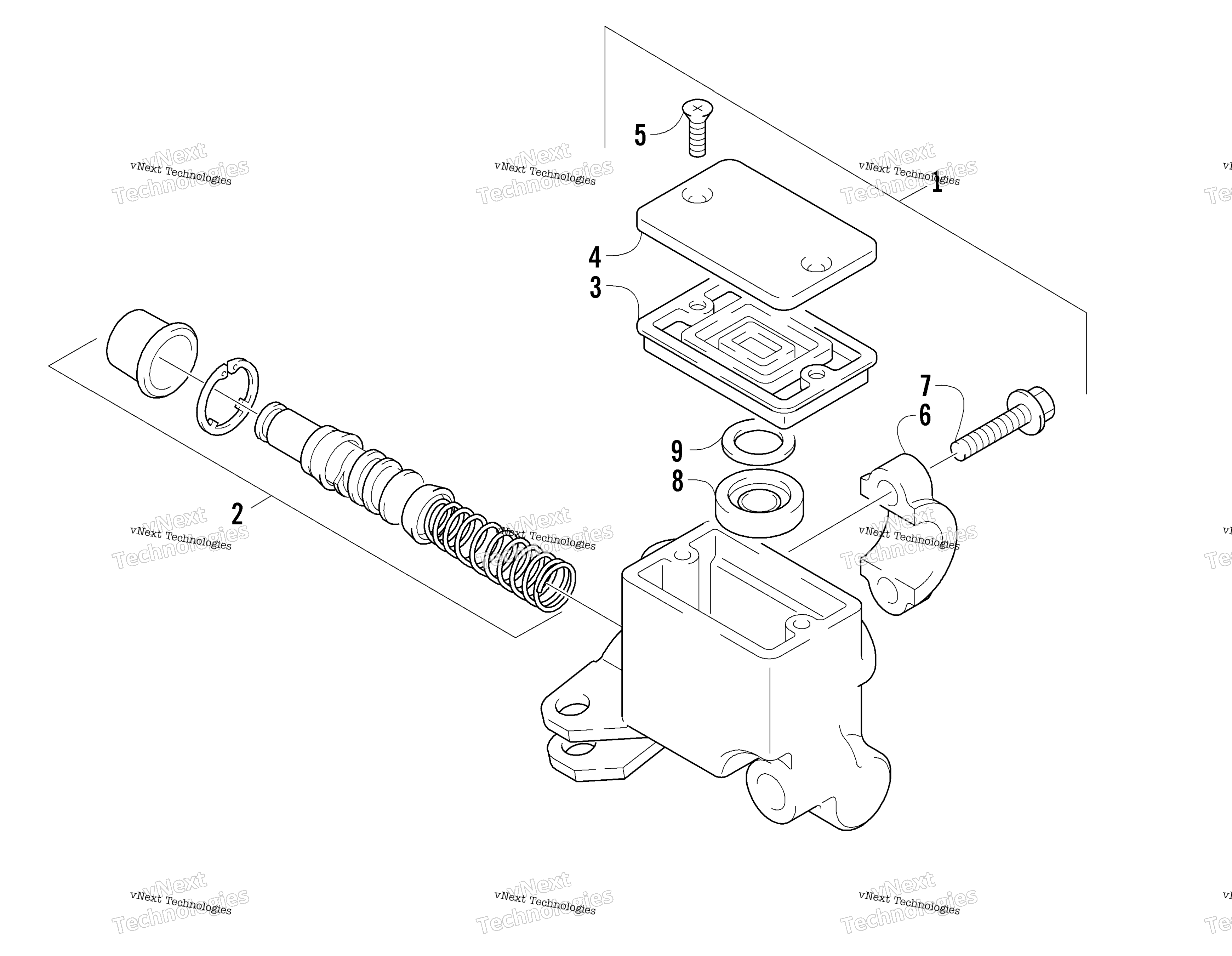

Схема передней части Master Cylinder Assembly для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,FRONT MASTER (inc. 2-9) art. 3406-170
По запросу
2
PISTON/CUP SET art. 3406-045
По запросу
3
DIAPHRAGM art. 3406-048
По запросу
4
CAP art. 3406-088
По запросу
5
SCREW,RESERVOIR CAP art. 3423-598
По запросу
6
HOLDER,MASTER CYLINDER art. 3406-049
По запросу
7
BOLT,HOLDER,6X25 art. 3423-585
По запросу
8
SEPARATOR art. 3406-120
По запросу
9
PLATE art. 3406-121
По запросу
