модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

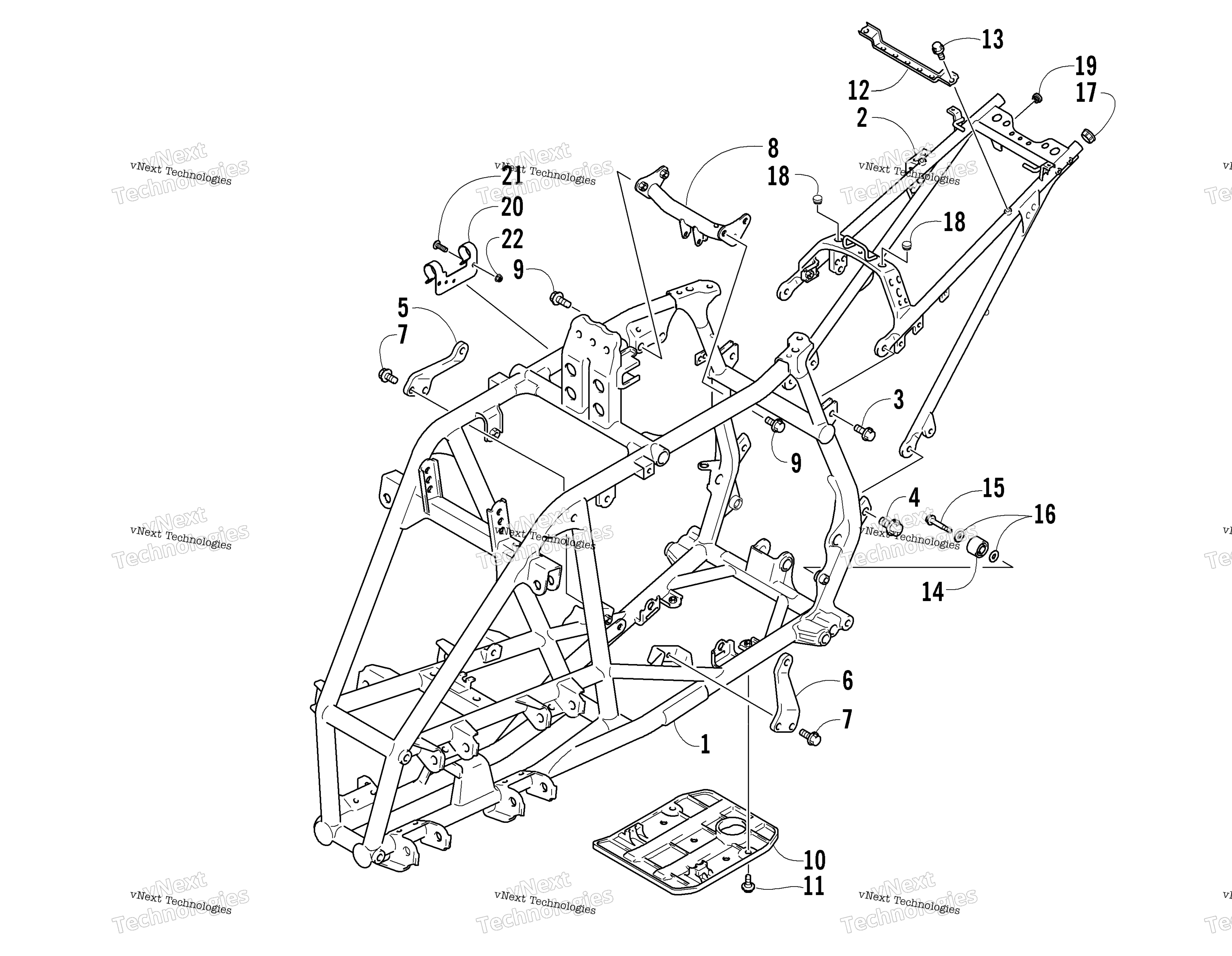

Схема рамы Assembly для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame - Gray art. 3406-146
По запросу
2
RAIL COMP,SEAT art. 3406-147
По запросу
3
BOLT, UPPER art. 3423-779
По запросу
4
BOLT, LOWER art. 3423-638
По запросу
5
PLATE, MOUNT FRONT RH art. 3406-105
По запросу
6
PLATE, MOUNT FRONT LH art. 3406-106
По запросу
7
Bolt art. 3007-432
По запросу
8
PLATE, MOUNT UPPER art. 3406-107
По запросу
9
Bolt art. 3007-382
По запросу
10
PROTECTOR,ENGINE art. 3406-006
По запросу
11
BOLT art. 3423-653
По запросу
12
PLATE,BATTERY art. 3406-162
По запросу
13
BOLT art. 3007-392
По запросу
14
ROLLER COMP,CHAIN art. 3446-381
от 2 500 ₽
Аналог
Ролик цепи привода 34х28мм для Husqvarna, Yamaha, Suzuki, Polaris, Kawasaki, Honda, Gas-Gas,
art. 79-5001
2 500 ₽
Требуется 1 шт.
15
BOLT art. 3423-631
По запросу
16
WASHER art. 3423-696
По запросу
17
CAP,FR GRIP art. 3406-013
По запросу
18
CUSHION,SEAT MOUNT FRONT art. 3406-016
По запросу
19
GROMMET,TAILIGHT art. 0423-534
По запросу
20
CLAMP,REVERSE-PAINTED art. 1506-413
По запросу
21
Болт Arctic Cat art. 0423-419
По запросу
22
Гайка Arctic Cat art. 8424-602
от 110 ₽
