модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

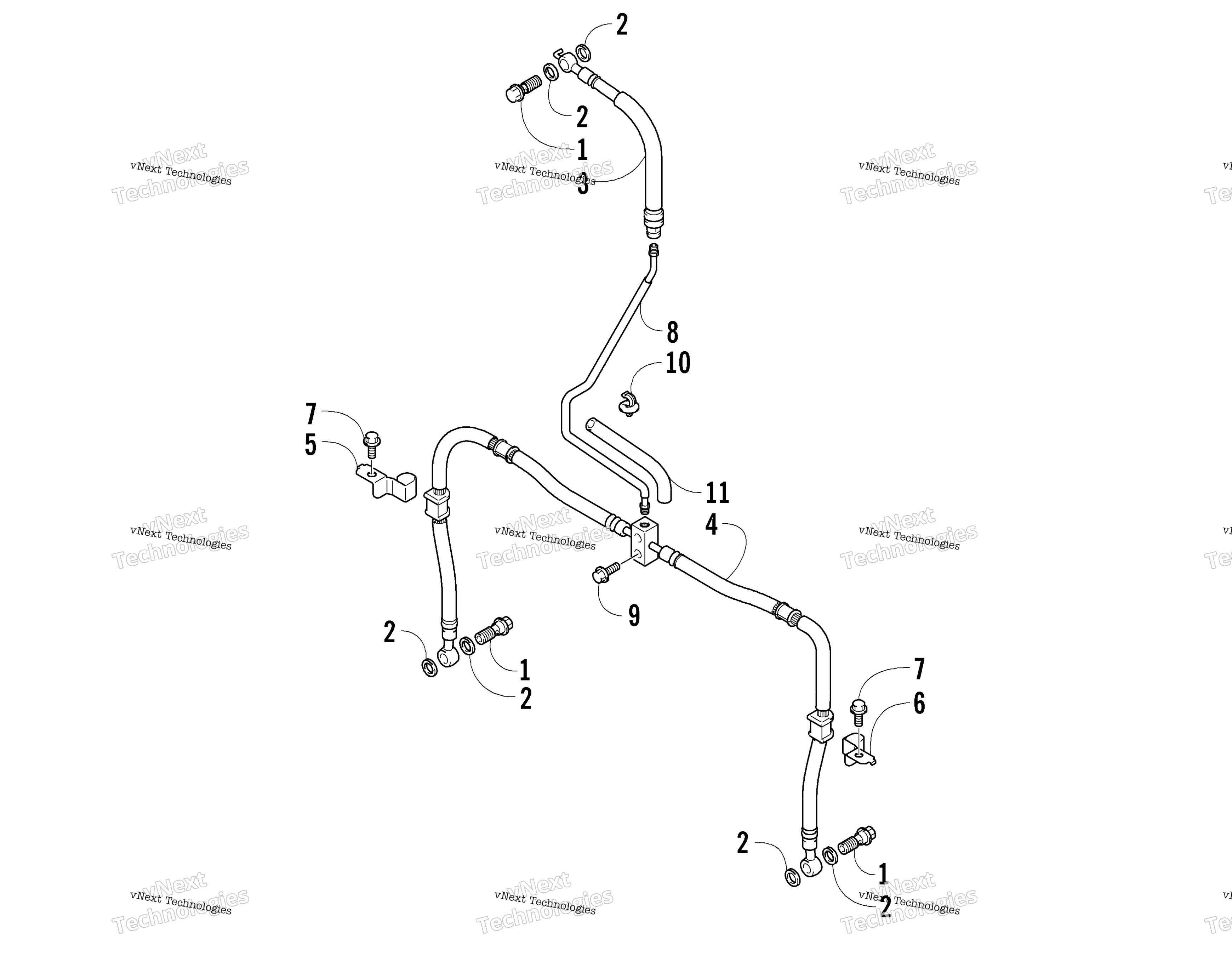

Схема передней части Brake Hose Assembly для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 3423-719
По запросу
2
Gasket art. 3006-112
По запросу
3
HOSE,FRONT BRAKE NO.1 (R/B 3406-169) art. 3406-044
По запросу
4
Hose, Front Brake - No. 2 art. 3406-117
По запросу
5
CLAMP, HOSE NO.2 RH art. 3423-754
По запросу
6
CLAMP, HOSE NO.2 LH art. 3423-755
По запросу
7
Bolt art. 3007-457
По запросу
8
PIPE, FRONT BRAKE art. 3406-118
По запросу
9
BOLT,RECOIL STARTER-6X12 art. 3423-885
По запросу
10
CLAMP art. 3423-728
По запросу
11
COVER, FR BRAKE PIPE art. 3406-119
По запросу
