модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

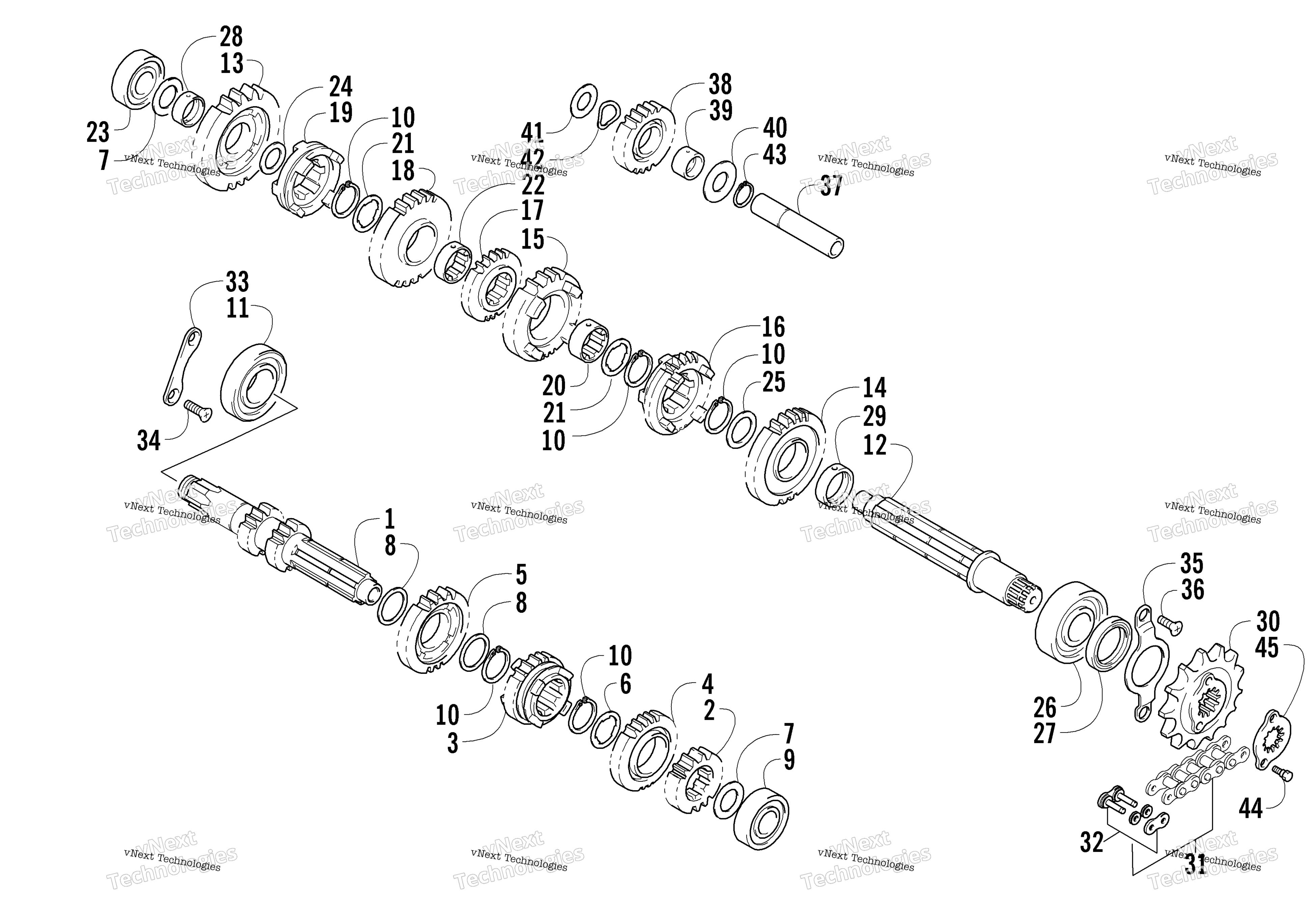

Схема трансмиссии Assembly для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 3402-942
По запросу
2
GEAR, 2ND DRIVE (NT:18) art. 3402-943
По запросу
3
GEAR,3RD DRIVE art. 3446-362
По запросу
4
GEAR,4TH DRIVE art. 3446-363
По запросу
5
GEAR,5TH DRIVE art. 3446-364
По запросу
6
WASHER, 4TH art. 3423-689
По запросу
7
WASHER, 2ND (17X30X1.0) art. 3423-702
По запросу
8
SHIM,M25X32X1 art. 3402-382
По запросу
9
BEARING, COUNTERSHAFT LH art. 3402-975
По запросу
10
CIRCLIP,M25 art. 3423-066
По запросу
11
BEARING, COUNTERSHAFT RH art. 3402-976
По запросу
12
Driveshaft art. 3435-099
По запросу
13
GEAR,1ST DRIVEN art. 3446-365
По запросу
14
GEAR,2ND DRIVEN art. 3446-366
По запросу
15
GEAR, 3RD DRIVEN (NT:26) art. 3402-944
По запросу
16
GEAR, 4TH DRIVEN (NT:23) art. 3402-945
По запросу
17
GEAR, 5TH DRIVEN (NT:22) art. 3402-946
По запросу
18
GEAR, REVERSE DRIVEN (NT:28) art. 3402-950
По запросу
19
DOG, REVERSE art. 3402-951
По запросу
20
Bushing, Reverse Driven Gear art. 3446-380
По запросу
21
WASHER,25MM art. 3423-036
По запросу
22
BUSHING, DRIVEN, GEAR art. 3446-273
По запросу
23
Bearing, Ball, M17X40X12 art. 3003-320
По запросу
24
SHIM,20MM art. 3402-195
По запросу
25
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
26
BEARING, DRIVE SHAFT LH art. 3402-903
По запросу
27
SEAL, DRIVE SHAFT OIL art. 3402-912
По запросу
28
BUSH, 1ST DRIVEN art. 3402-915
По запросу
29
BUSHING,M25X29X8 art. 3402-230
По запросу
30
SPROCKET,ENGINE(14T) art. 3446-377
По запросу
31
CHAIN ASSY,DRIVE,RK520KZO,112L (inc. 32) art. 3446-378
По запросу
32
JOINT SET,CHAIN art. 3446-379
По запросу
33
RETAINER,CNTR SHAFT BRG,R art. 3446-367
По запросу
34
SCREW, 6X12 art. 3423-018
По запросу
35
RETAINER,DRIVE SHAFT OIL SEAL art. 3446-368
По запросу
36
BOLT, RETAINER art. 3423-659
По запросу
37
SHAFT, REVERSE IDLE art. 3402-947
По запросу
38
GEAR, REVERSE IDLE (NT:24) art. 3402-948
По запросу
39
BUSH, REVERSE art. 3402-949
По запросу
40
WASHER,M17X28X1.0 art. 3402-209
По запросу
41
WASHER (17X36X1.0) art. 3423-701
По запросу
42
WAVE WASHER art. 3423-686
По запросу
43
CIRCLIP art. 3423-518
По запросу
44
BOLT art. 3423-651
По запросу
45
PLATE, SPROCKET art. 3402-961
По запросу
