модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

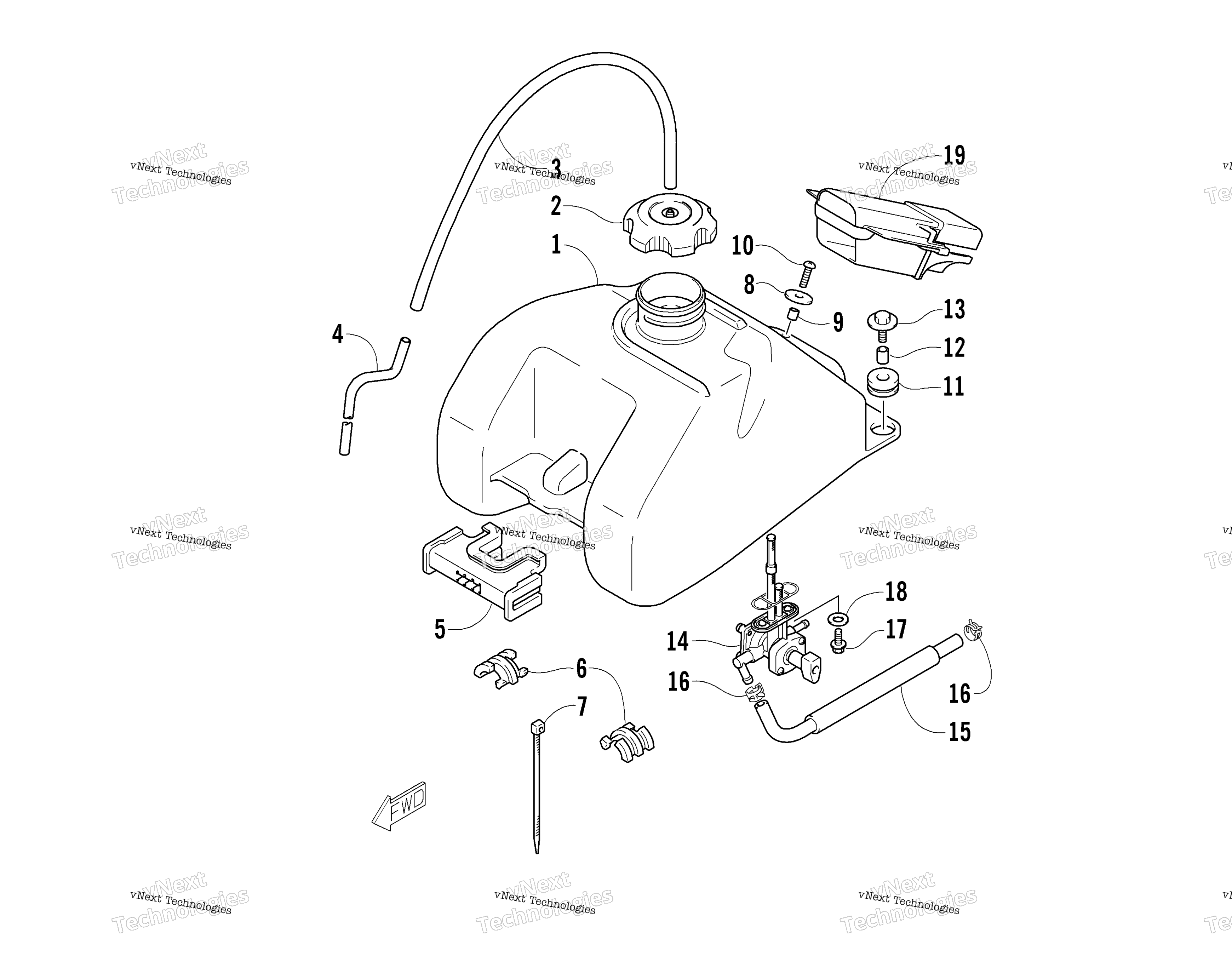

Схема узла топливного бака для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY,FUEL art. 3570-005
По запросу
2
CAP ASSY,FUEL TANK FILLER art. 3470-018
По запросу
3
HOSE, BREATHER (L:600!290) art. 3470-022
По запросу
4
HOSE,VACUUM art. 3470-021
По запросу
5
Cushion, Front art. 3406-109
По запросу
6
CUSHION, SIDE art. 3406-110
По запросу
7
Clamp art. 3003-787
По запросу
8
WASHER, SEAT HOOK art. 3423-673
По запросу
9
SPACER art. 3423-691
По запросу
10
SCREW art. 3423-859
По запросу
11
CUSHION, REAR art. 3423-743
По запросу
12
SPACER art. 3423-693
По запросу
13
BOLT art. 3423-655
По запросу
14
Valve, Shut-Off - Assembly art. 3470-019
По запросу
15
HOSE,FUEL art. 3470-037
По запросу
16
CLIP art. 3423-722
По запросу
17
BOLT,M6X16 art. 3423-898
По запросу
18
Gasket art. 3006-599
По запросу
19
COVER, CLEANER INLET DUCT art. 3470-029
По запросу
