модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

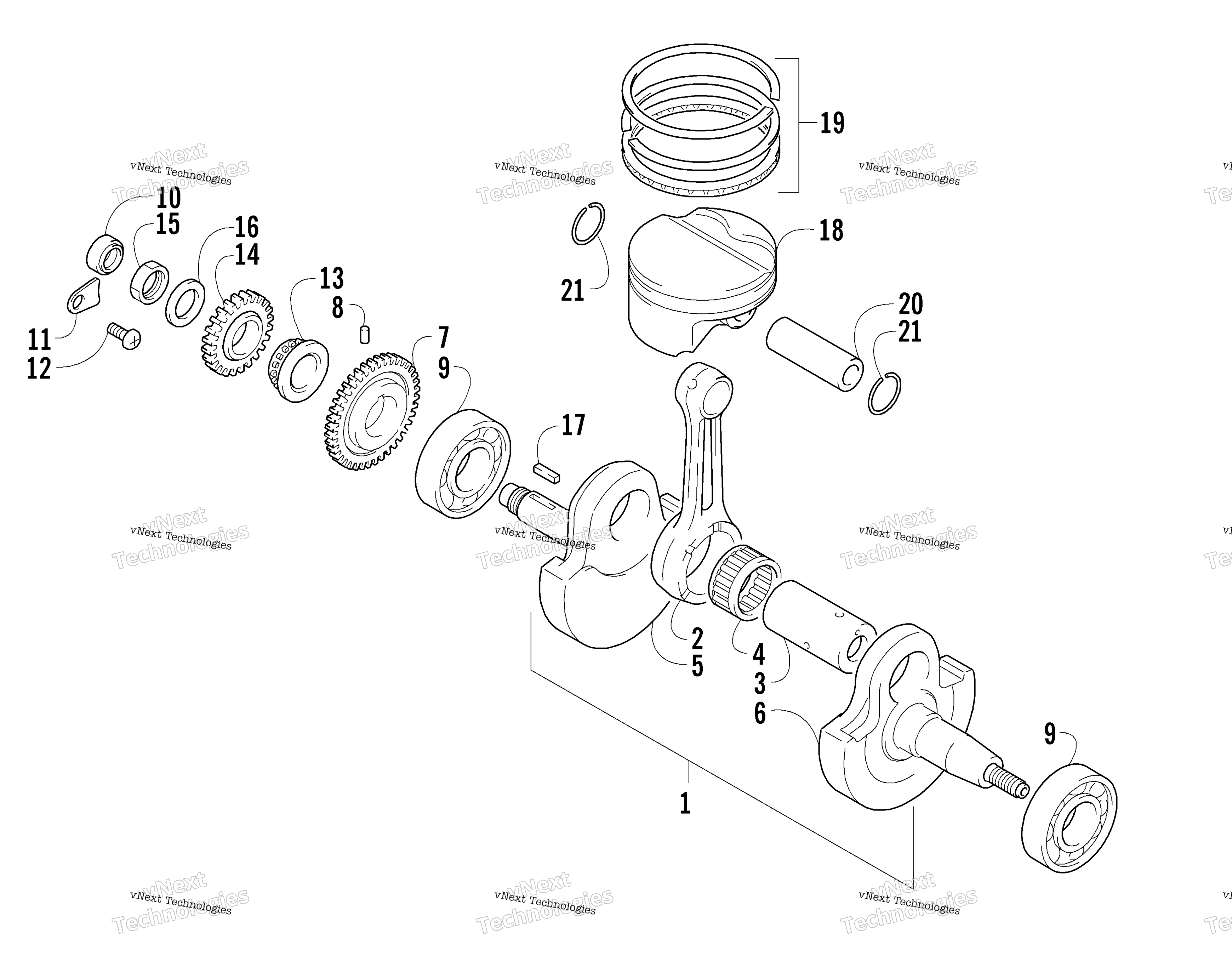

Схема коленчатого вала Assembly для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKSHAFT ASSY (inc. 2-6) art. 3502-035
По запросу
2
Rod, Connecting art. 3502-012
По запросу
3
PIN COMP,CRANK art. 3502-014
По запросу
4
BEARING 35X43X22 art. 3403-230
По запросу
5
CRANKSHAFT, RH art. 3402-922
По запросу
6
CRANKSHAFT, LH art. 3402-923
По запросу
7
GEAR, BALANCER DRIVE art. 3402-926
По запросу
8
PIN,M5X8 art. 3423-047
По запросу
9
BEARING art. 3402-904
По запросу
10
OIL SEAL, RH (14X24X6) art. 3402-910
По запросу
11
RETAINER, OIL SEAL RH art. 3402-952
По запросу
12
Screw, 6X12 art. 3007-574
По запросу
13
SPROCKET,CAM CHAIN DRIVE art. 3502-017
По запросу
14
GEAR, PRIMARY DRIVE art. 3402-938
По запросу
15
NUT,18MM art. 3423-253
По запросу
16
WASHER art. 3423-684
По запросу
17
KEY, GEAR art. 3006-890
По запросу
18
Piston art. 3402-846
По запросу
19
RING SET,PISTON art. 3502-011
По запросу
20
Pin, Piston art. 3402-847
По запросу
21
Кольцо стопорное поршневого пальца Arctic Cat art. 3003-439
от 420 ₽
