модель 2004 года
- Модель DVX 400
- Код модели Черно-красный (A2004DVI2AUSD)

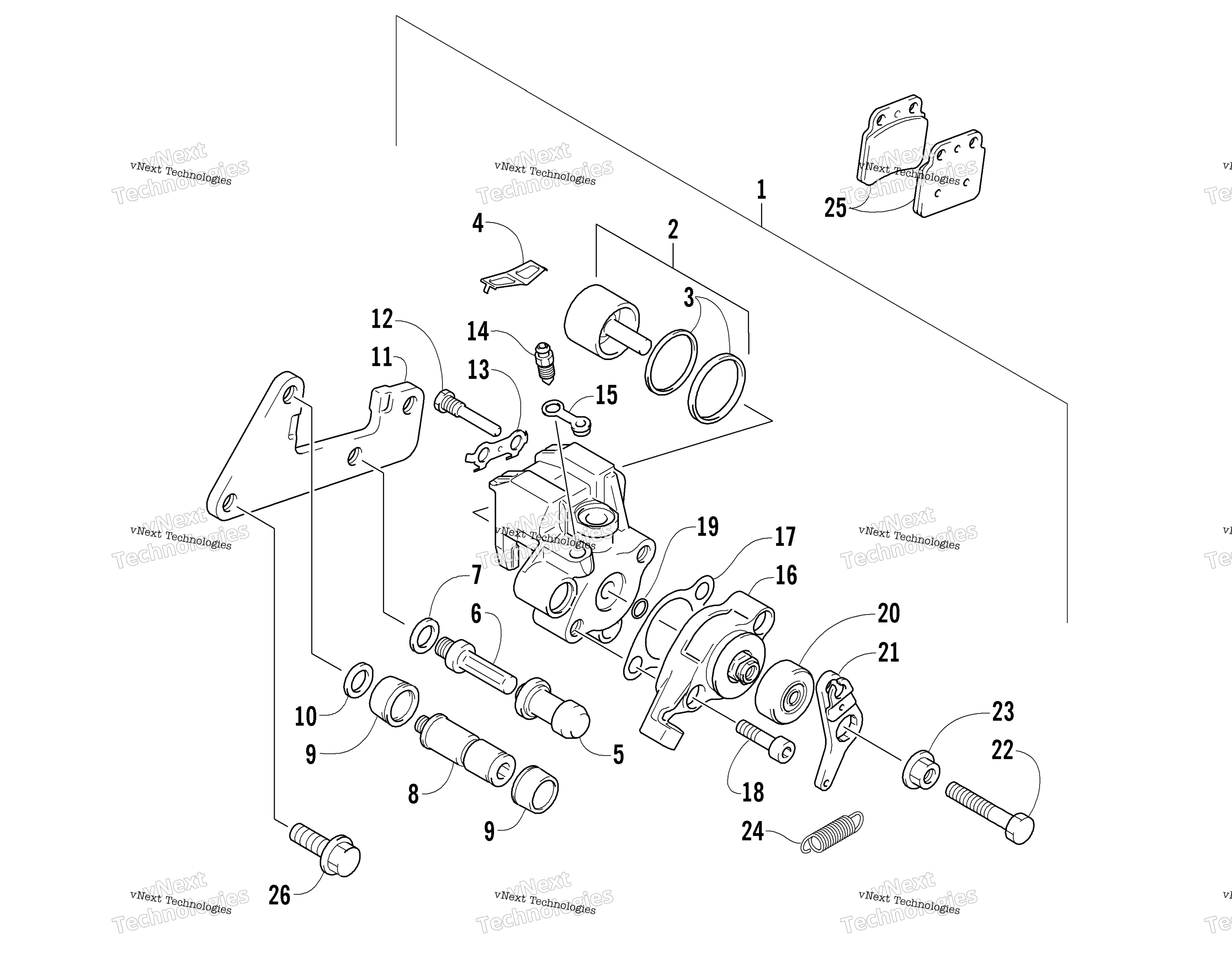

Схема задней части Brake Assembly для Черно-красный (A2004DVI2AUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
CALIPER ASSY,REAR (inc. 2-24) art. 3406-076
По запросу
2
PISTON SET (inc. 3) art. 3406-078
По запросу
3
SEAL SET,PISTON art. 3406-077
По запросу
4
SPRING,PAD art. 3406-036
По запросу
5
BOOT art. 3406-043
По запросу
6
BOLT,PIN art. 3423-584
По запросу
7
WASHER,WAVE art. 3406-035
По запросу
8
Pin art. 3423-762
По запросу
9
BOOT,PIN art. 3406-033
По запросу
10
WASHER,FRICTION art. 3406-034
По запросу
11
BRACKET art. 3406-128
По запросу
12
PIN,HANGER art. 3406-038
По запросу
13
WASHER art. 3406-039
По запросу
14
BLEEDER art. 3406-025
По запросу
15
CAP,BLEEDER art. 3406-026
По запросу
16
Actuator, Parking Brake art. 3406-129
По запросу
17
PACKING art. 3406-080
По запросу
18
BOLT art. 3423-763
По запросу
19
O RING art. 3423-592
По запросу
20
BOOT art. 3406-081
По запросу
21
ARM art. 3406-130
По запросу
22
BOLT, ADJUST art. 3423-760
По запросу
23
NUT art. 3423-593
По запросу
24
SPRING art. 3423-595
По запросу
25
PAD SET art. 3406-075
от 2 100 ₽
26
BOLT art. 3423-632
По запросу
