модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

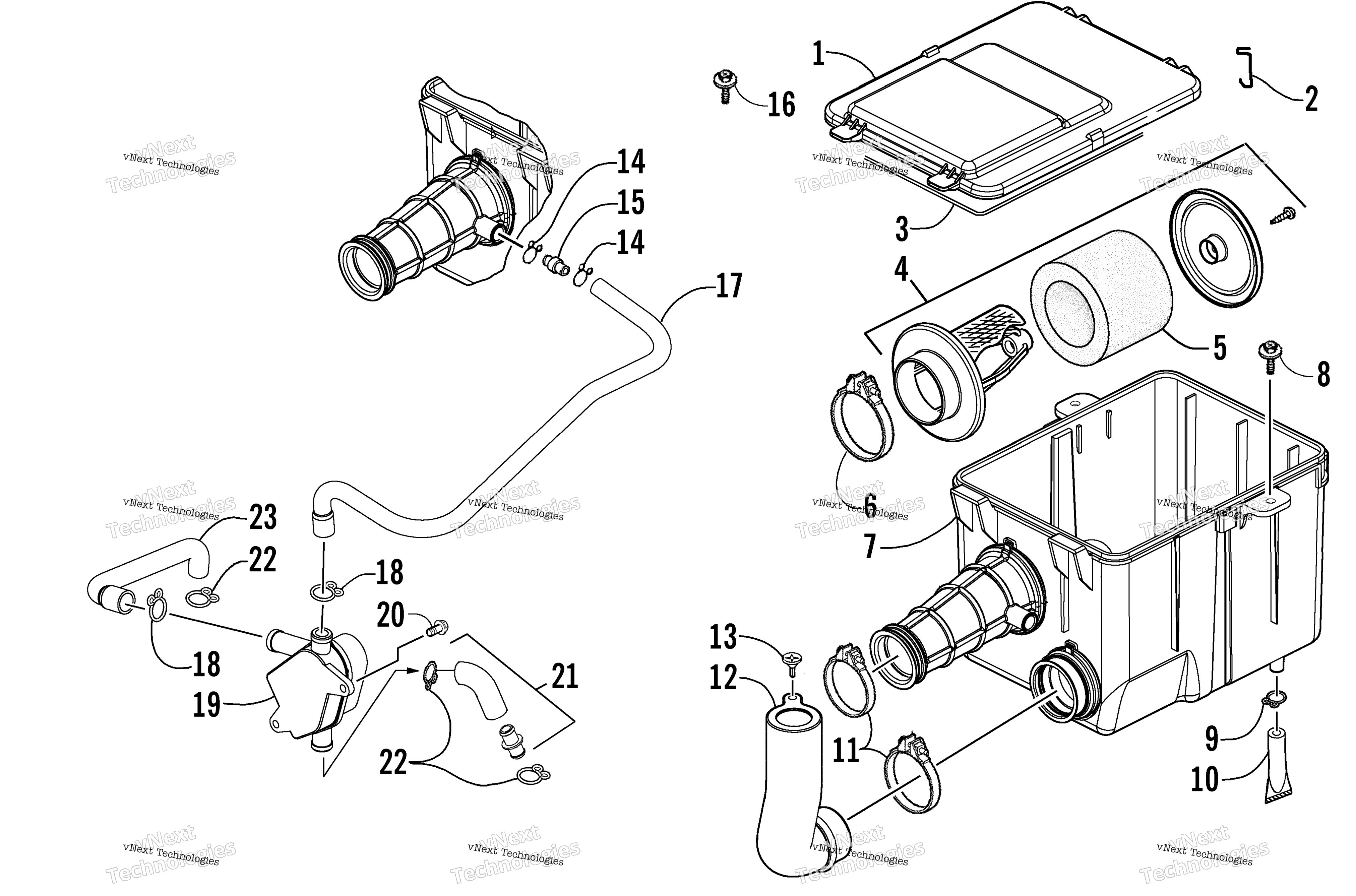

Схема узла впуска воздуха для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER AIR/C art. 3303-705
По запросу
2
CLAMP AIR/C art. 3303-708
По запросу
3
SEAL AIR/C COVER art. 3303-703
По запросу
4
ELEMENT COMP AIR/C (inc. 5) art. 3303-704
По запросу
6
BAND CONNECTING TUBE art. 3304-416
По запросу
7
CASE ASSY AIR/C art. 3303-707
По запросу
8
BOLT WASHER 6*12 art. 3304-652
По запросу
9
CLIP BREATHER TUBE art. 3303-713
По запросу
10
TUBE DRAIN art. 3304-168
По запросу
11
BAND CONNECT TUBE art. 3303-709
По запросу
12
DUCT A AIR/C CASE art. 3303-710
По запросу
13
CLIP BODY COVER art. 3304-062
По запросу
14
CLIP B14.5 TUBE art. 3304-433
По запросу
15
JOINT BLOW BY art. 3303-711
По запросу
16
SCREW PAN 4*25 (RB 3307-221) art. 3307-221
По запросу
17
TUBE B OIL CATCH (inc. one No. 18) art. 3303-734
По запросу
18
CLIP BREATHER TUBE art. 3303-714
По запросу
19
OIL CATCH ASSY art. 3303-706
По запросу
20
BOLT FLANGE 6*12 art. 3304-553
По запросу
21
TUBE C OIL CATCH (inc. two No. 22) art. 3303-735
По запросу
22
CLIP BREATHER TUBE art. 3303-712
По запросу
23
TUBE A OIL CATCH (inc. one No. 18) art. 3303-733
По запросу
24
CLAMP D18 TUBE art. 3304-167
По запросу
