модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

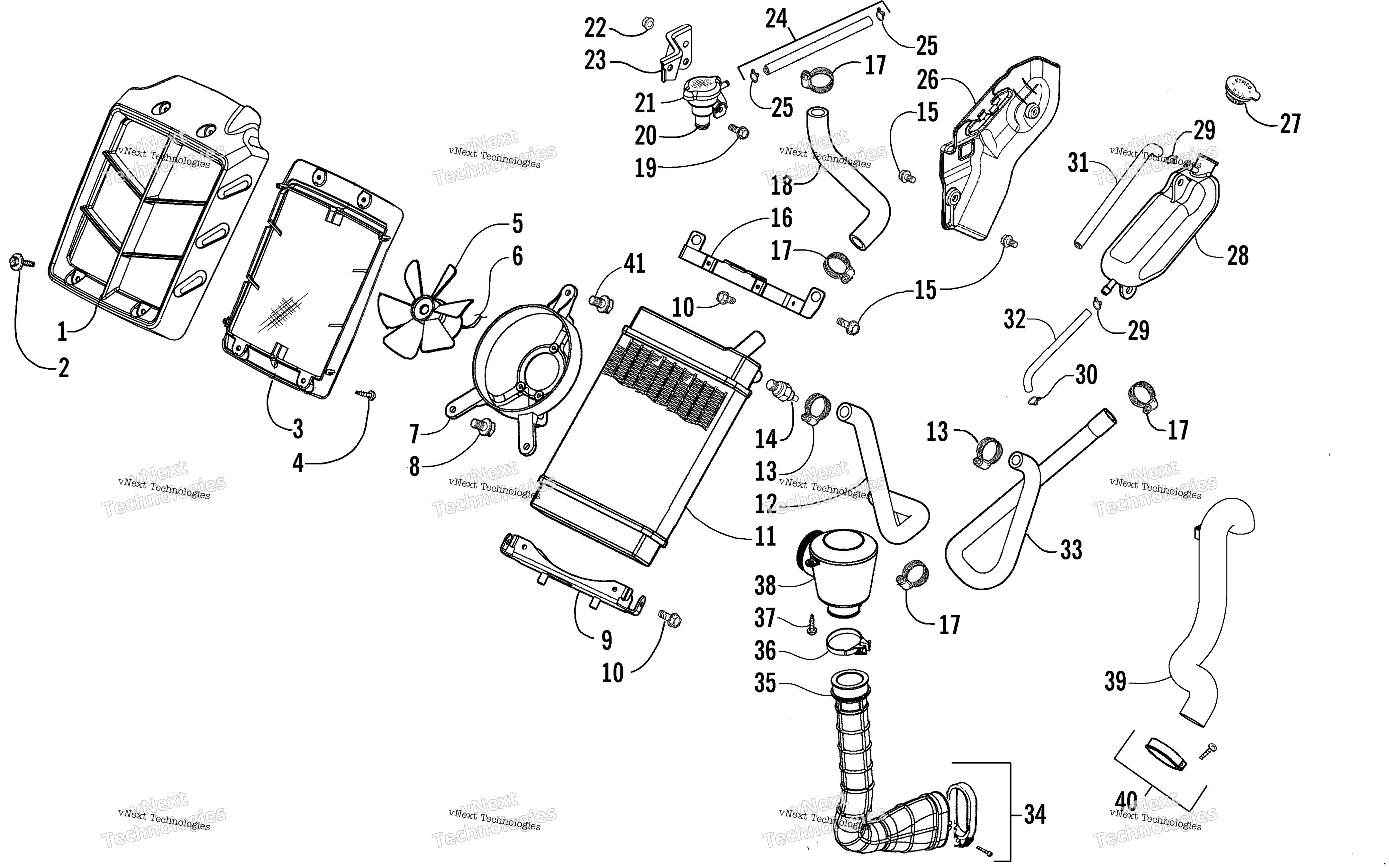

Схема системы охлаждения Assembly для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
DUCT COOLING AIR art. 3305-973
По запросу
2
BOLT WASH 5*12 **9000 C.97.07.26. art. 3303-263
По запросу
3
GRID RADIATOR art. 3303-744
По запросу
4
SCREW WASHER 4MM art. 3304-123
По запросу
5
FAN COOLING art. 3303-741
По запросу
6
MOTOR ASSY FAN art. 3303-742
По запросу
7
SHROUD COMP art. 3303-739
По запросу
8
BOLT WASHER 6*20 art. 3304-586
По запросу
9
STAY RADIATOR BOTTOM art. 3303-984
По запросу
10
BOLT WASHER 6*12 (RB 3304-652) art. 3304-652
По запросу
11
RADIATOR COMP art. 3303-737
По запросу
12
HOSE WATER D RADIATOR-ENG art. 3303-759
По запросу
13
CLIP TUBE art. 3304-164
По запросу
14
SW ASSY THERMO art. 3303-862
По запросу
15
BOLT WASHER 6*16 art. 3304-587
По запросу
16
STAY RADIATOR UP art. 3303-983
По запросу
17
CLIP WATER HOSE art. 3304-165
По запросу
18
HOSE WATER G RADIATOR-PRESSURE art. 3303-761
По запросу
19
BOLT FLANGE 6*12 art. 3304-553
По запросу
20
UNIT RADIATOR art. 3303-738
По запросу
21
CAP COMP art. 3303-748
По запросу
22
Nut, Flange art. 3304-654
По запросу
23
STAY UNIT RADIATOR art. 3303-740
По запросу
24
TUBE ASSY WATER PUMP-PRESSURE (inc. 25) art. 3304-066
По запросу
25
CLIP B7 TUBE art. 3304-161
По запросу
26
PROTECTOR MASTER CYLINDER art. 3303-993
По запросу
27
CAP RESERVE TANK art. 3303-749
По запросу
28
TANK RESERVE art. 3304-692
По запросу
29
CLIP C11 TUBE art. 3304-163
По запросу
30
CLIP B10 TUBE art. 3303-349
По запросу
31
HOSE ASSY DRAIN art. 3303-745
По запросу
32
HOSE ASSY RESERVE TANK PRESSURE VALVE art. 3304-255
По запросу
33
HOSE WATER ENG-RADIATOR art. 3303-760
По запросу
34
BAND L COVER DUCT art. 3303-635
По запросу
35
Duct, Cooling art. 3304-224
По запросу
36
BAND A CONNECTING TUBE art. 3304-694
По запросу
37
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
38
Duct, Inlet art. 3304-226
По запросу
39
DUCT B L COVER art. 3304-223
По запросу
40
BAND L COVER art. 3303-636
По запросу
41
SCREW WASHER 4*14 **D19KT-006-1900 art. 3303-320
По запросу
