модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

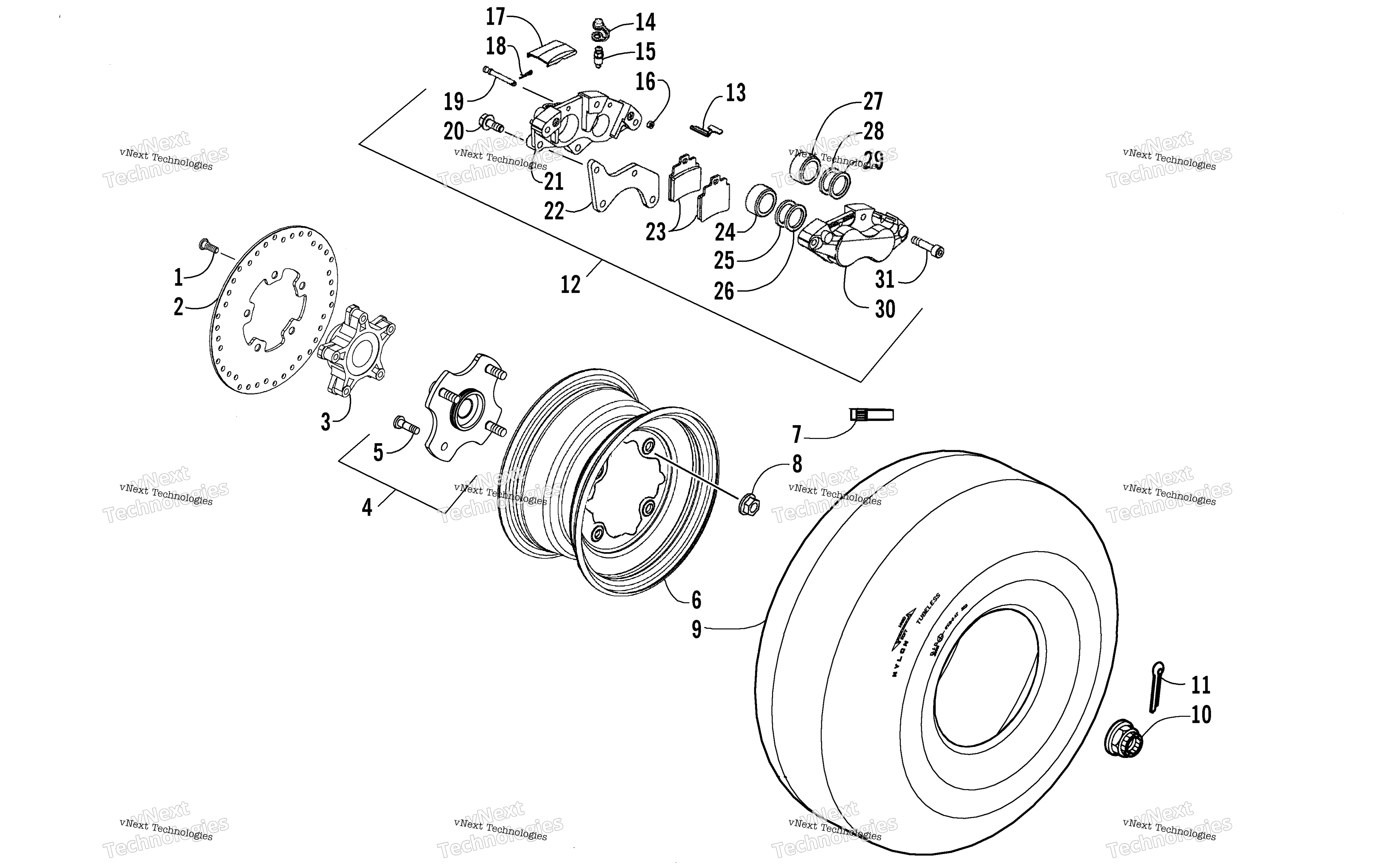

Схема задней части Wheels And Brake Assembly для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT STEP HOLDER 8*24 art. 3304-015
По запросу
2
DISK RR BRK art. 3304-301
По запросу
3
HUB BRAKE DISK art. 3304-300
По запросу
4
CONNECTOR ASSY RR (inc. 5) art. 3305-266
По запросу
5
BOLT CONNECTOR art. 3304-014
По запросу
6
Wheel - Assembly art. 3304-295
По запросу
7
VALVE RIM (TR412) art. 3304-562
По запросу
8
NUT WHEEL art. 3304-028
По запросу
9
TIRE ASSY RR (KENDA) art. 3304-297
По запросу
10
NUT FLANGE CASTLE 16MM art. 3304-129
По запросу
11
PIN SPLIT 3*30 art. 3303-340
По запросу
12
CALIPER ASSY RR (inc. 13-31) art. 3304-298
По запросу
13
SPRING PAD art. 3304-696
По запросу
14
CAP BLEEDER art. 3304-303
По запросу
15
SCREW BLEEDER art. 3304-302
По запросу
16
Not A Serviceable Item art. 0
По запросу
17
COVER DUST art. 3304-318
По запросу
18
PIN LOCK 8MM art. 3303-608
По запросу
19
PIN HANGER art. 3304-325
По запросу
20
BOLT FLANGE 8*20 (RB 3304-565) art. 3304-565
По запросу
22
BRACKET-RR art. 3304-695
По запросу
23
Pad, Brake - Set art. 3304-697
По запросу
24
PISTON,CALIPER art. 3305-257
По запросу
25
DUST SEAL (HAND BRAKE) art. 3303-910
По запросу
26
SEAL PISTON (HAND BRAKE) art. 3303-922
По запросу
27
PISTON, CALIPER art. 3305-262
По запросу
28
DUST SEAL art. 3306-585
По запросу
29
SEAL PISTON (FOOT BRAKE) art. 3305-380
По запросу
31
SOCKET BOLT art. 3304-440
По запросу
