модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

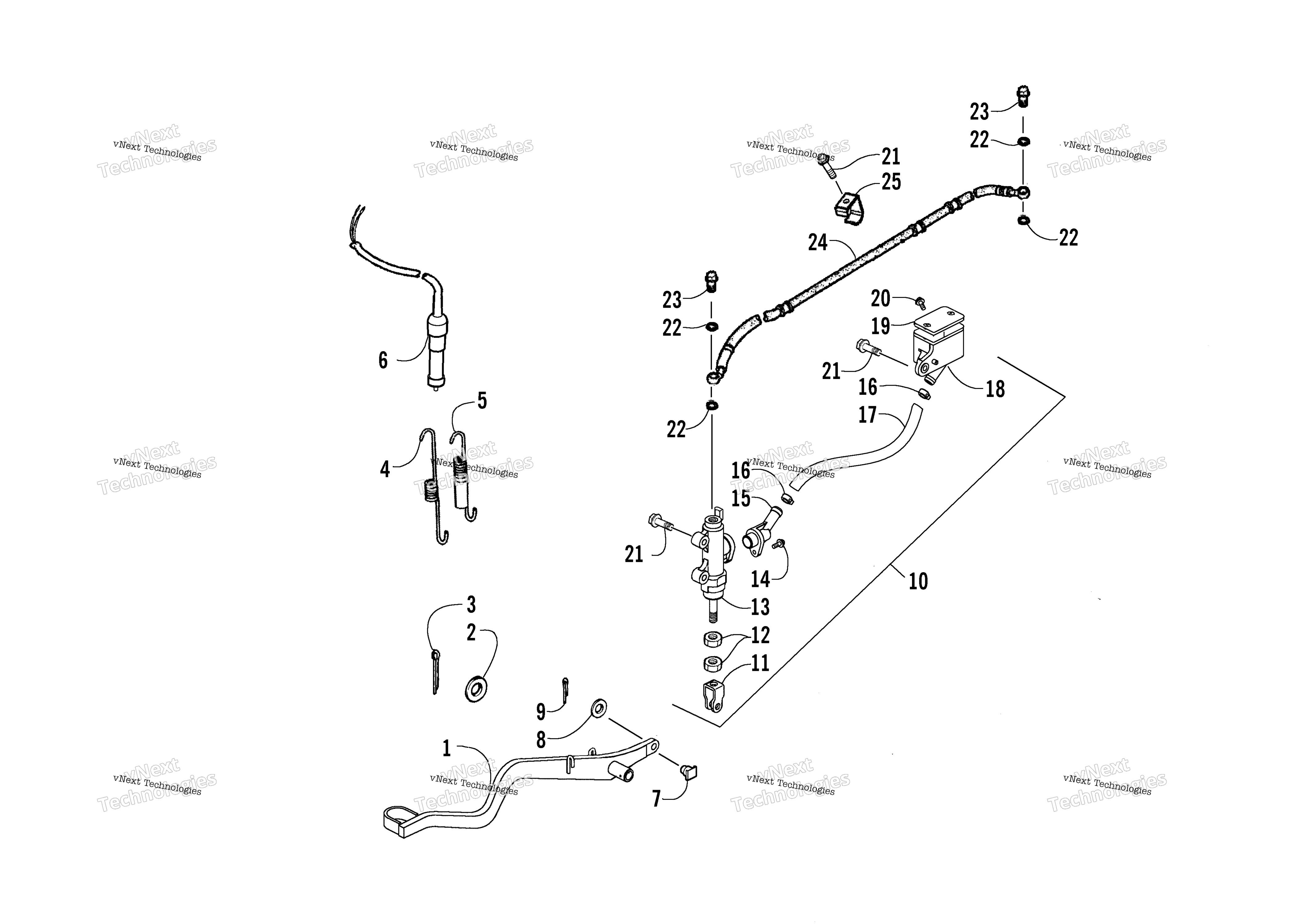

Схема вспомогательный тормоз узла для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL COMP RR BRAKE art. 3304-335
По запросу
2
WASHER PLAIN 14*26*2.3 art. 3304-139
По запросу
3
PIN SPLIT 2.5*30 art. 3304-143
По запросу
4
SPRING STOP SW art. 3303-855
По запросу
5
SPG SET BRK PEDAL art. 3303-929
По запросу
6
REAR STOP SWITCH art. 3304-685
По запросу
7
PIN COMP BRK ROD art. 3303-927
По запросу
8
WASHER 7*12 art. 3304-050
По запросу
9
PIN SPLIT 2.0*12 art. 3304-141
По запросу
10
MASTER CYLINDER ASSY RR (inc. 11-20) art. 3304-306
По запросу
11
JOINT BRK ROD art. 3303-928
По запросу
12
NUT HEX 8MM art. 3304-128
По запросу
14
SCREW WASHER 4*12 art. 3303-321
По запросу
15
CONNECTOR art. 3304-307
По запросу
16
CLAMP M/C OIL HOSE art. 3303-895
По запросу
17
HOSE M/C art. 3304-308
По запросу
18
BRAKE RESERVOIR art. 3303-896
По запросу
19
CAP M/C art. 3304-332
По запросу
20
SCREW FLAT 4*40 art. 3304-119
По запросу
21
BOLT FLANGE 6*22 art. 3304-551
По запросу
22
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
23
OIL BOLT 10*22 **6110-M1 (RB 3307-067) art. 3307-067
По запросу
24
HOSE ASSY RR BRK art. 3304-299
По запросу
25
CLAMPER RR BRK HOSE art. 3303-891
По запросу
