модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

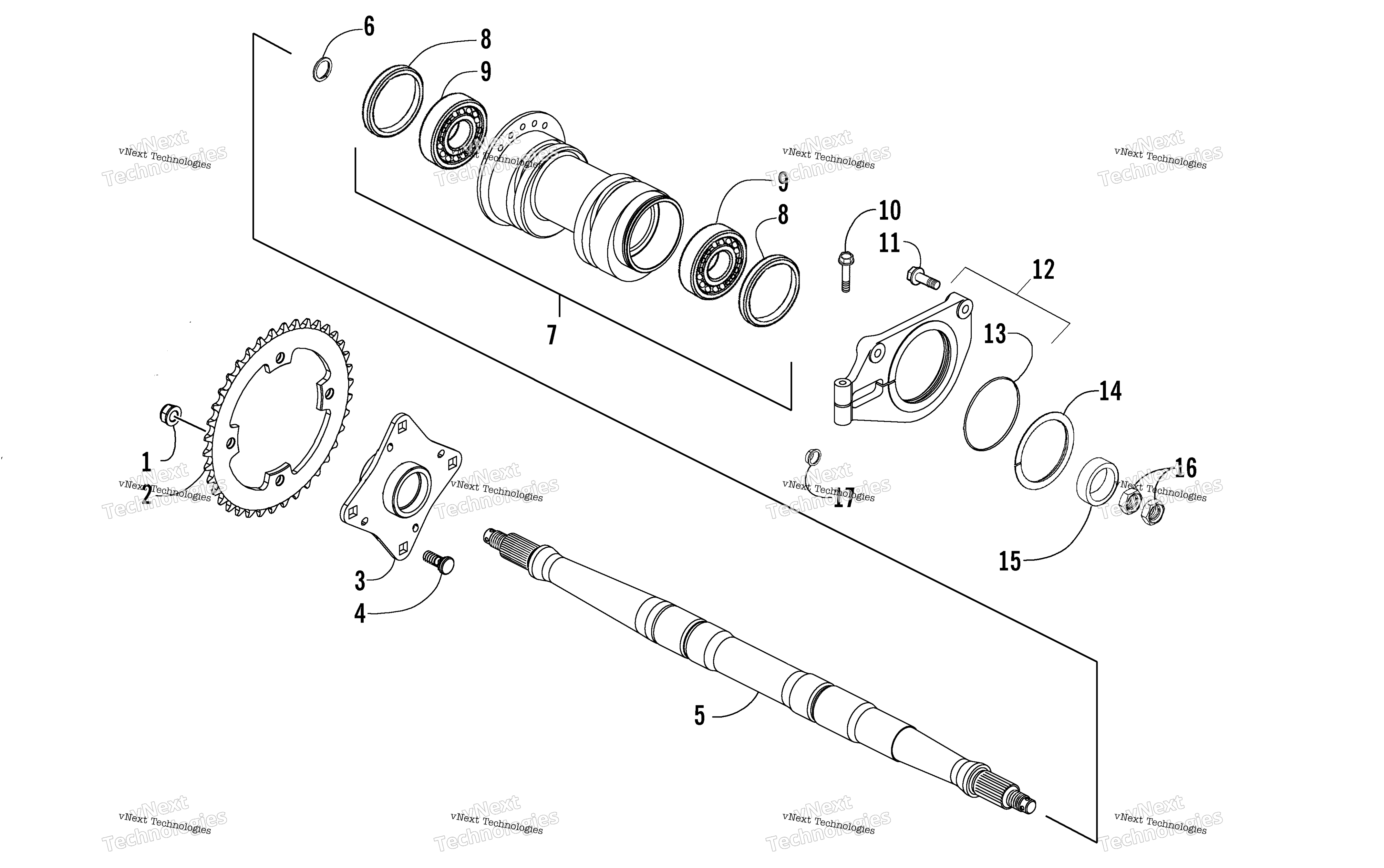

Схема задний мост узла для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT U 10MM art. 3304-031
По запросу
2
SPRKT FINAL DRIVEN art. 3304-291
По запросу
3
FLANGE SPROCKET art. 3304-292
По запросу
4
BOLT WELD 10*25 art. 3304-403
По запросу
5
AXLE SHAFT RR art. 3304-293
По запросу
6
RING SNAP art. 3304-415
По запросу
7
Hub, Rear - Assembly (inc. 8-9) art. 3304-294
По запросу
8
OIL SEAL 52*62*7 art. 3304-424
По запросу
9
BEARING BALL RADIAL 6008 art. 3304-688
По запросу
10
BOLT FLANGE 6*55 (RB 3307-657) art. 3307-657
По запросу
11
BOLT FLANGE 8*25 art. 3304-687
По запросу
12
BRKT ASSY RR CALIPER (inc. 13) art. 3304-305
По запросу
13
O-RING,76*3 art. 3305-259
По запросу
14
CIRCLIP art. 3304-519
По запросу
15
COLLAR RR SHAFT art. 3304-343
По запросу
16
NUT RR SHAFT art. 3304-342
По запросу
17
COLLAR RR CALIPER BRKT art. 3304-304
По запросу
