модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

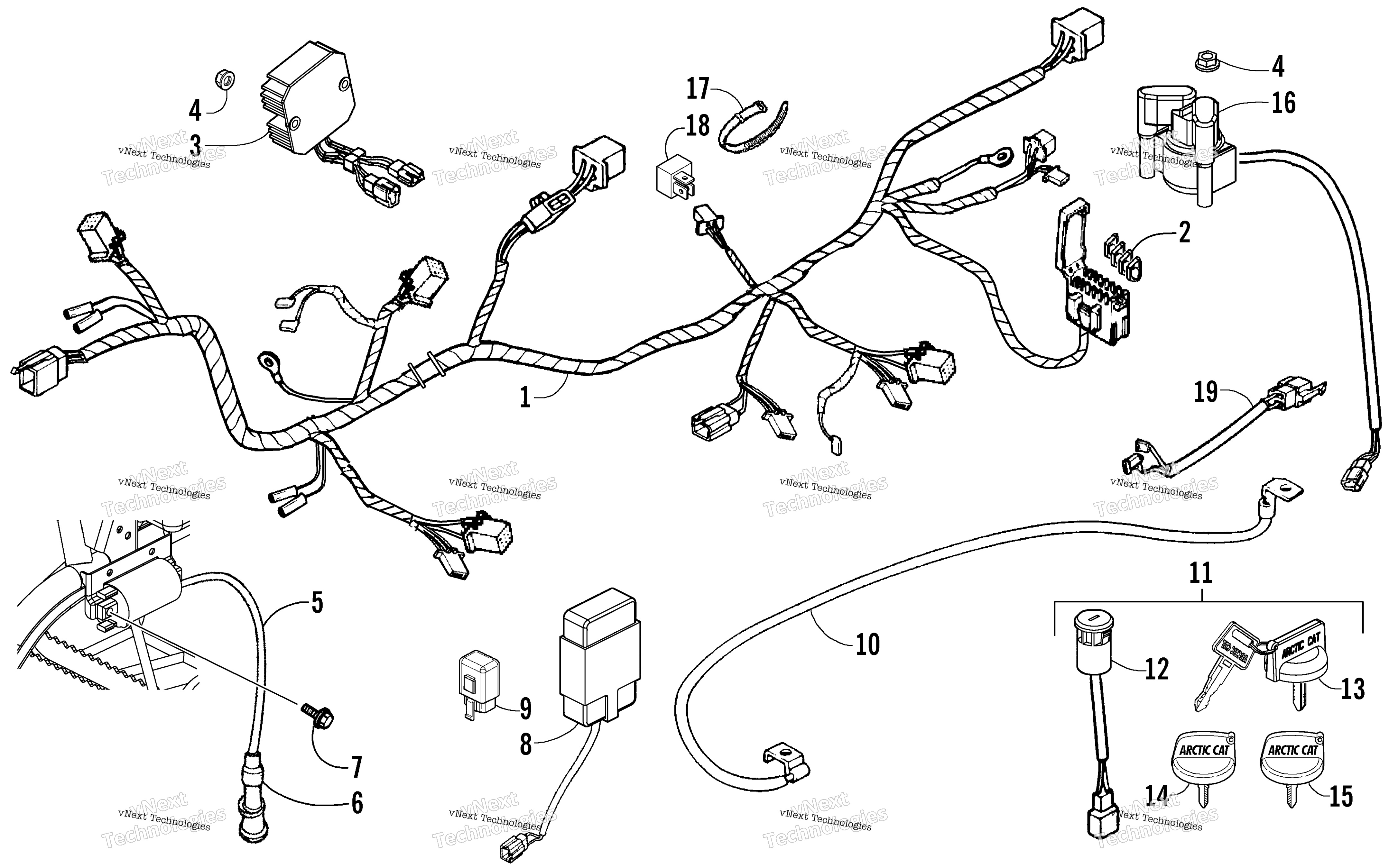

Схема узла электрооборудования и жгута проводов для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2) art. 3304-276
По запросу
2
BLADE FUSE 10A art. 3304-210
По запросу
2
BLADE FUSE 30A art. 3304-212
По запросу
2
BLADE FUSE 15A art. 3304-211
По запросу
3
REG REC COMP art. 3304-681
По запросу
4
NUT FLANGE 6MM art. 3303-331
По запросу
5
COIL ASSY IGNITION (inc. 6) art. 3303-830
По запросу
6
CAP ASSY NOISE SUPPRESSOR art. 3305-425
По запросу
7
BOLT FLANGE 6*16MM art. 3307-061
По запросу
8
UNIT ASSY IGNITION art. 3303-829
По запросу
9
Relay, Start-in-Gear art. 3303-867
По запросу
10
CABLE BATTERY art. 3304-278
По запросу
11
IGNITION SWITCH-ASSY (inc. 12-14) art. 3303-850
По запросу
13
KEY COVER-ARCTIC CAT art. 3308-061
По запросу
14
KEY COMP / TJ / R CUT art. 3307-104
По запросу
15
KEY COMP(CUT LEFT SIDE) (RB 3307-105) art. 3307-105
По запросу
16
SET START MAG art. 3303-857
По запросу
17
BAND OIL HANDLE art. 3303-289
По запросу
18
RECTIFIER COMP DIODE art. 3303-837
По запросу
19
SUB CORD art. 3303-134
По запросу
