модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

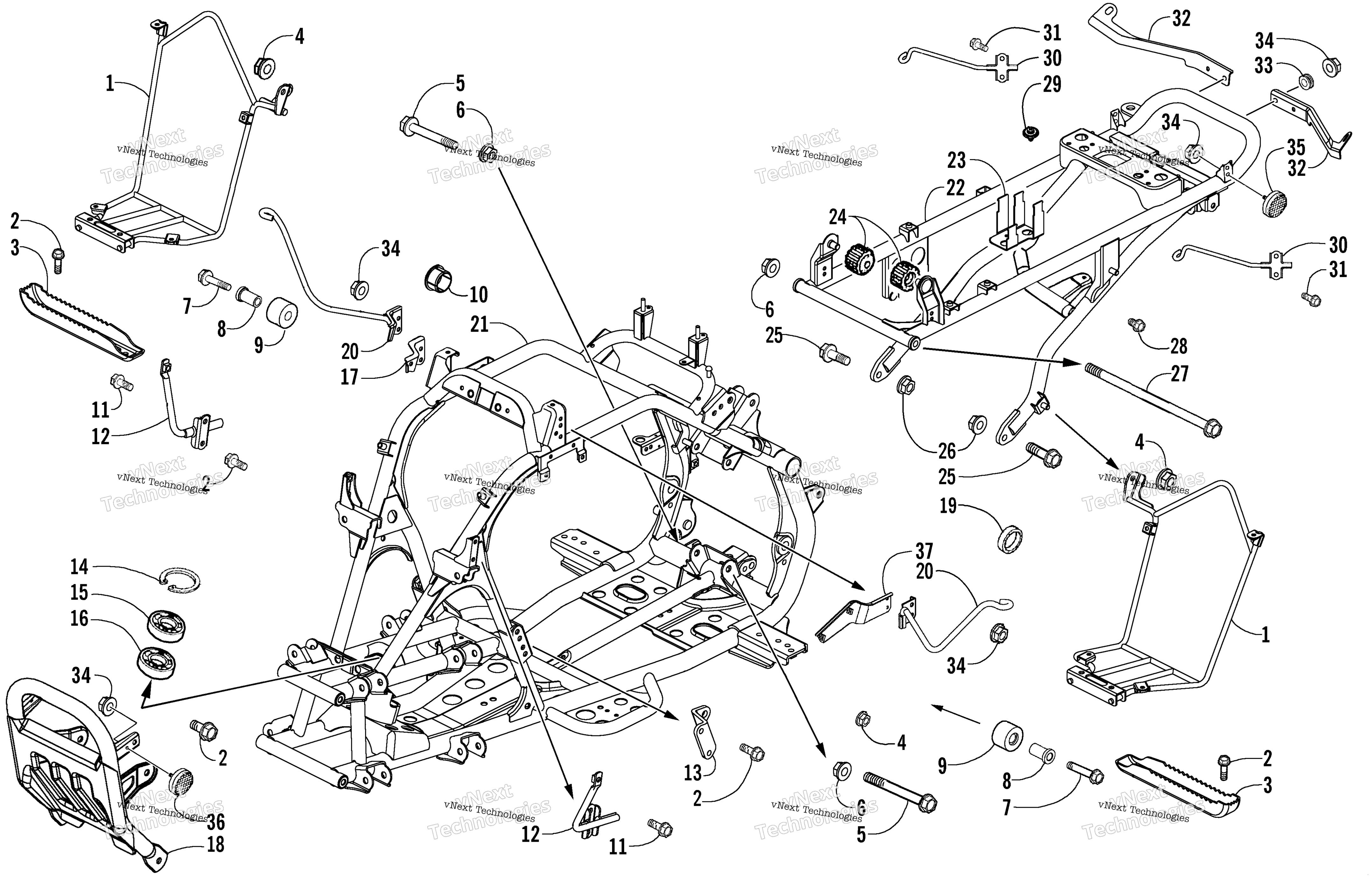

Схема узла рамы и связанных деталей для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
STAY L RR FENDER art. 3304-356
По запросу
1
STAY R RR FENDER art. 3304-354
По запросу
2
BOLT FLANGE 8*16 art. 3304-543
По запросу
3
RNFCT FLOOR art. 3304-346
По запросу
4
NUT FLANGE 8MM art. 3303-332
По запросу
5
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
6
NUT U 10MM art. 3304-031
По запросу
7
BOLT FLANGE 8*38 art. 3304-408
По запросу
8
COLLAR CHAIN RUBBER art. 3304-701
По запросу
9
RUBBER CHAIN DRIVE art. 3304-362
По запросу
10
CAP PIPE art. 3304-658
По запросу
11
BOLT FLANGE 6*12 art. 3304-553
По запросу
12
STAY R FR FENDER (BLACK) art. 3304-352
По запросу
12
STAY L FR FENDER art. 3304-353
По запросу
13
BRACKET ENG HANGER art. 3303-938
По запросу
14
CIR CLIP IN 40 art. 3304-150
По запросу
15
BEARING BALL RADIAL 6203/17*40*12 art. 3304-203
По запросу
16
OIL SEAL 22*35*7 art. 3303-298
По запросу
17
STAY UNIT RADIATOR art. 3303-740
По запросу
18
PIPE COMP FR BUMPER art. 3305-270
По запросу
19
DUST SEAL 27*40*6 art. 3304-064
По запросу
20
STAY RH FR FENDER SUPPORT art. 3304-350
По запросу
20
STAY LH FR FENDER SUPPORT art. 3304-351
По запросу
21
BODY COMP FRAME art. 3304-338
По запросу
22
PIPE COMP FRAME RR art. 3305-271
По запросу
23
STAY START MAG SW art. 3304-339
По запросу
24
CUSHION SEAT art. 3304-245
По запросу
25
BOLT FLANGE 10*25 art. 3304-181
По запросу
26
NUT FLANGE 10MM (RB 3307-058) art. 3307-058
По запросу
27
BOLT FLANGE 10*160 art. 3304-184
По запросу
28
BOLT FLANGE 10*12 art. 3304-435
По запросу
29
CLIP FENDER art. 3304-057
По запросу
30
STAY L RR FENDER SUPPORT art. 3304-349
По запросу
30
STAY R RR FENDER SUPPORT art. 3304-348
По запросу
31
BOLT FLANGE 6*16 art. 3305-344
По запросу
32
RR STAY LH REAR FENDER art. 3304-345
По запросу
32
RR STAY RH REAR FENDER art. 3304-344
По запросу
33
RUBBER TAIL LIGHT art. 3303-239
По запросу
34
Nut, Flange art. 3304-654
По запросу
35
REFLEX REFLECTOR (RED) art. 3305-273
По запросу
36
REFLEX REFLECTOR (AMBER) art. 3305-272
По запросу
37
STAY CATCH TANK art. 3303-935
По запросу
