модель 2007 года
- Модель DVX 250
- Код модели Черно-красный (A2007KSE2BUSD)

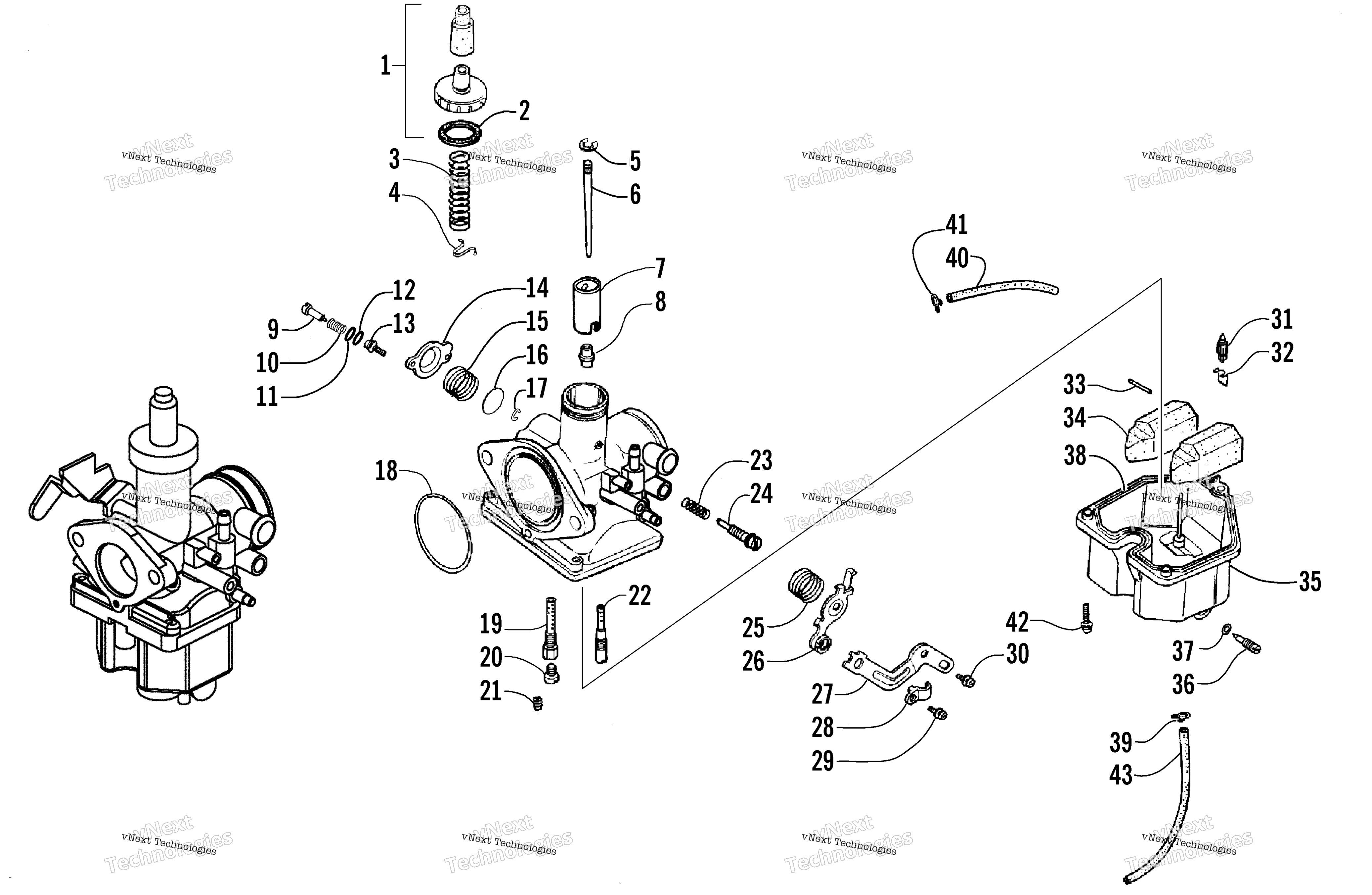

Схема узла карбюратора для Черно-красный (A2007KSE2BUSD)
Схема
Детали
Номер
Наименование детали
Цена
1
TOP COMP (inc. 2) art. 3304-218
По запросу
2
TOP GASKET art. 3304-217
По запросу
3
SPG:COMPR art. 3304-230
По запросу
4
NEEDLE CLIP PLATE art. 3304-454
По запросу
5
BAR CLIP art. 3304-240
По запросу
6
JET NEEDLE art. 3304-448
По запросу
7
THROTTLE VALVE art. 3304-216
По запросу
8
NEEDLE JET art. 3304-456
По запросу
9
ADJUST SCREW art. 3304-215
По запросу
10
COMPR SPG art. 3304-232
По запросу
11
WASHER PLAIN art. 3306-657
По запросу
12
O-RING art. 3304-237
По запросу
13
SCREW WASHER 4*10 art. 3304-427
По запросу
14
DIAPHRAGM COVER art. 3304-229
По запросу
15
COMPR SPG art. 3304-449
По запросу
16
DIAPHRAGM COMP art. 3304-227
По запросу
17
U-RING art. 3304-450
По запросу
18
O-RING art. 3304-238
По запросу
19
NEEDLE JET HOLDER art. 3304-447
По запросу
20
MAIN JET #98 Optional art. 3304-441
По запросу
20
STARTER JET 75 art. 5507-097
По запросу
21
JET HOLDER art. 3304-214
По запросу
22
SLOW JET art. 3304-445
По запросу
23
COMPR SPG art. 3304-231
По запросу
24
STOP SCREW art. 3304-455
По запросу
25
TORSION SPG art. 3304-233
По запросу
26
CHOKE LEVER art. 3303-627
По запросу
27
WIRE STAY art. 3304-443
По запросу
28
STAY PLATE art. 3304-241
По запросу
29
SCREW art. 5507-117
По запросу
30
SCREW WASH 5*12 art. 3307-218
По запросу
31
FLOAT VALVE COMP art. 3304-242
По запросу
32
SPECIAL CLIP art. 3304-249
По запросу
33
ARM PIN art. 3304-451
По запросу
34
FLOAT COMP art. 3304-444
По запросу
35
Chamber, Float - Assembly art. 3304-220
По запросу
36
DRAIN SCREW PAN art. 3304-243
По запросу
37
O-RING art. 3304-239
По запросу
38
FLOAT CHAMBER GASKET art. 3304-219
По запросу
39
TUBE CLIP art. 3304-452
По запросу
40
TUBE SET art. 3304-446
По запросу
41
CLIP TUBE art. 3304-453
По запросу
42
SCREW WASHER art. 3304-428
По запросу
43
TUBE,DRAIN art. 3305-248
По запросу
43
CARBURETOR ASSY art. 3303-698
По запросу
