модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

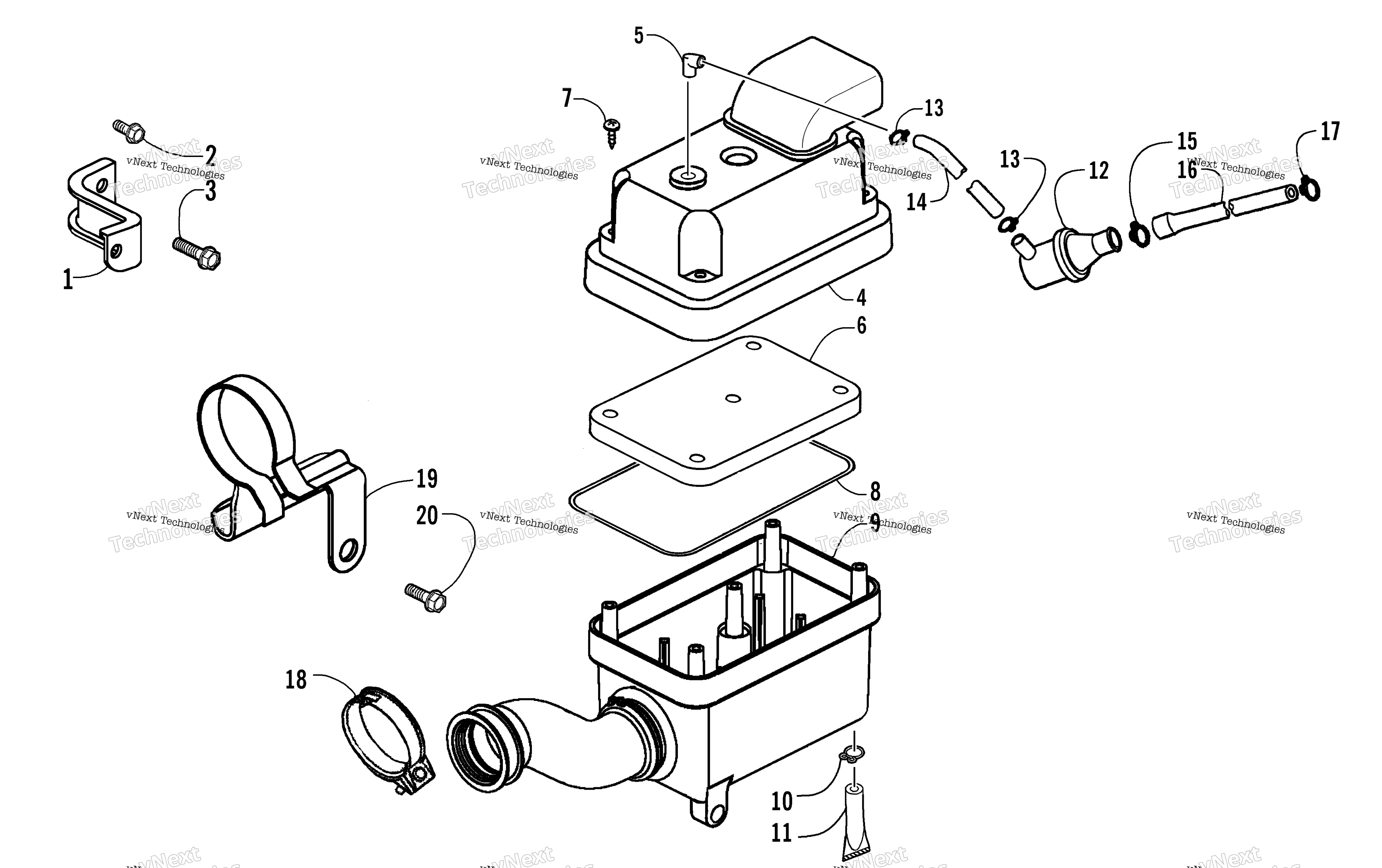

Схема узла впуска воздуха для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
STAY A/C art. 3303-005
По запросу
2
BOLT FLANGE 6*12 art. 3304-553
По запросу
3
BOLT FLANGE 6*30 (RB 3305-789) art. 3303-361
По запросу
4
COVER ASSY AIR/C **(0) C.2004.11.17 (inc. 5) art. 3303-062
По запросу
6
Воздушный фильтр Arctic Cat art. 3303-060
от 1 743 ₽
7
SCREW TAPPING 5X20(G) art. 3305-450
По запросу
8
SEAL AIR/C COVER art. 3303-063
По запросу
9
CASE ASSY AIR/C art. 3305-314
По запросу
10
CLAMP D23 art. 3305-315
По запросу
11
TUBE DRAIN art. 3304-168
По запросу
12
CATCH TANK ASSY art. 3303-064
По запросу
13
CLIP B12.5 TUBE art. 3303-350
По запросу
14
TUBE B art. 3303-002
По запросу
15
CLIP BREATHER TUBE art. 3303-052
По запросу
16
TUBE A art. 3303-001
По запросу
17
CLIP C9 TUBE art. 3303-352
По запросу
18
BAND CONN TUBE art. 3303-288
По запросу
19
BAND ASSY AIR/C TUBE art. 3303-287
По запросу
20
BOLT FLANGE 6*22 art. 3304-551
По запросу
