модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

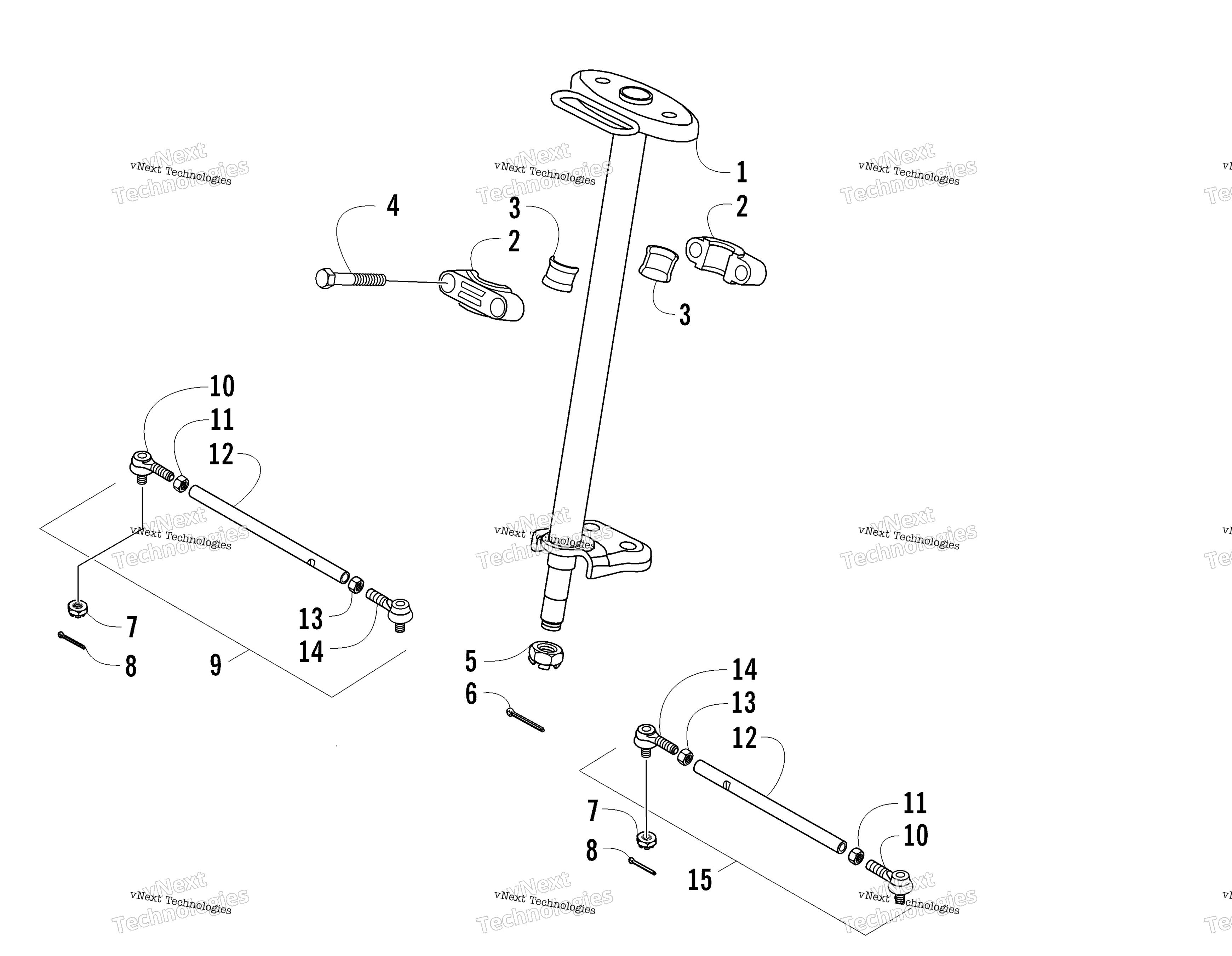

Схема рулевого управления Post Assembly для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
POST, STEERING -50 art. 3303-573
По запросу
2
HOLDER STEM STRG art. 3303-213
По запросу
3
SLEEVE STEM art. 3305-497
По запросу
4
BOLT FLANGE 8*65 (RB 3307-203) art. 3307-203
По запросу
5
NUT FLANGE 14MM art. 3304-032
По запросу
6
PIN SPLIT 3.0*25 30251 CPN art. 3303-470
По запросу
7
NUT U FLANGE 10MM art. 3303-266
По запросу
8
PIN SPLIT 2.5*20 art. 3303-621
По запросу
9
ROD ASSY R STRG (inc. one No. 10-14) art. 3305-485
По запросу
10
Рулевой наконечник Arctic Cat art. 3305-486
от 4 442 ₽
11
NUT HEX 10MM art. 3303-326
По запросу
12
ROD COMP STEERING art. 3305-282
По запросу
13
NUT HEX LH 10MM art. 3303-327
По запросу
14
Рулевой наконечник Arcctic Cat art. 3305-487
от 4 442 ₽
15
ROD ASSY L STRG (inc. one No. 10-14) art. 3305-499
По запросу
