модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

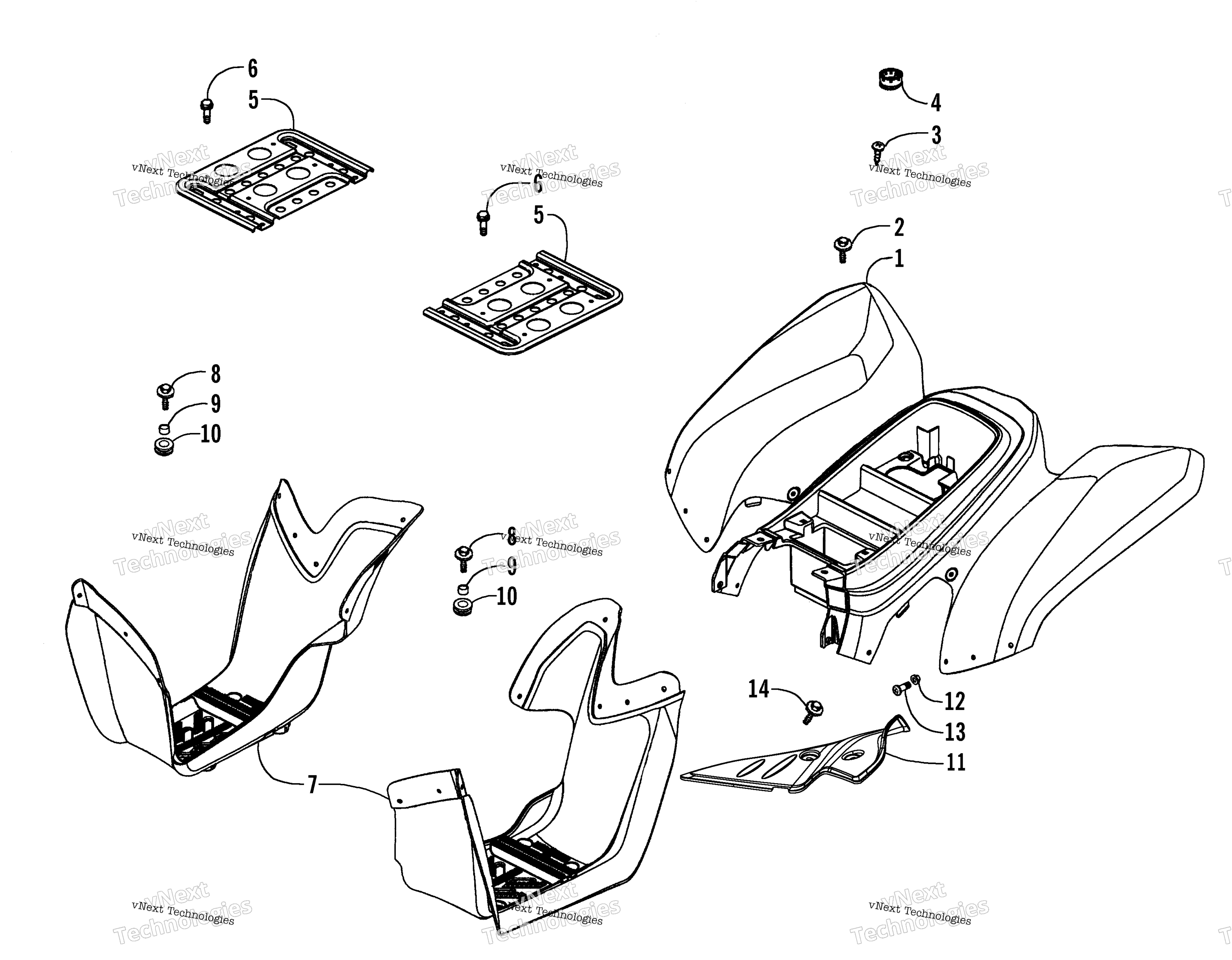

Схема задний кузов панель узла для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
FENDER REAR (RED) art. 3303-454
По запросу
2
BOLT WASH 6*16 art. 3303-313
По запросу
3
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
4
RUBBER REAR FENDER art. 3303-232
По запросу
5
REINFORCEMENT-FLOOR art. 3303-186
По запросу
6
BOLT FLANGE 8*16 art. 3304-543
По запросу
7
MUDGUARD ASSY R FLOOR art. 3303-234
По запросу
7
MUDGUARD ASSY L FLOOR art. 3303-235
По запросу
8
BOLT WASHER 6*20 art. 3304-586
По запросу
9
COLLAR FLOOR art. 3303-233
По запросу
10
RUBBER WIND SCREEN art. 3303-227
По запросу
11
COVER ASSY SIDE art. 3305-349
По запросу
12
NUT LOCK art. 3304-431
По запросу
13
SCREW SPECIAL 6*16 **900 C.2002.06.18 art. 3303-251
По запросу
14
BOLT WASHER 6*16 art. 3304-587
По запросу
