модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

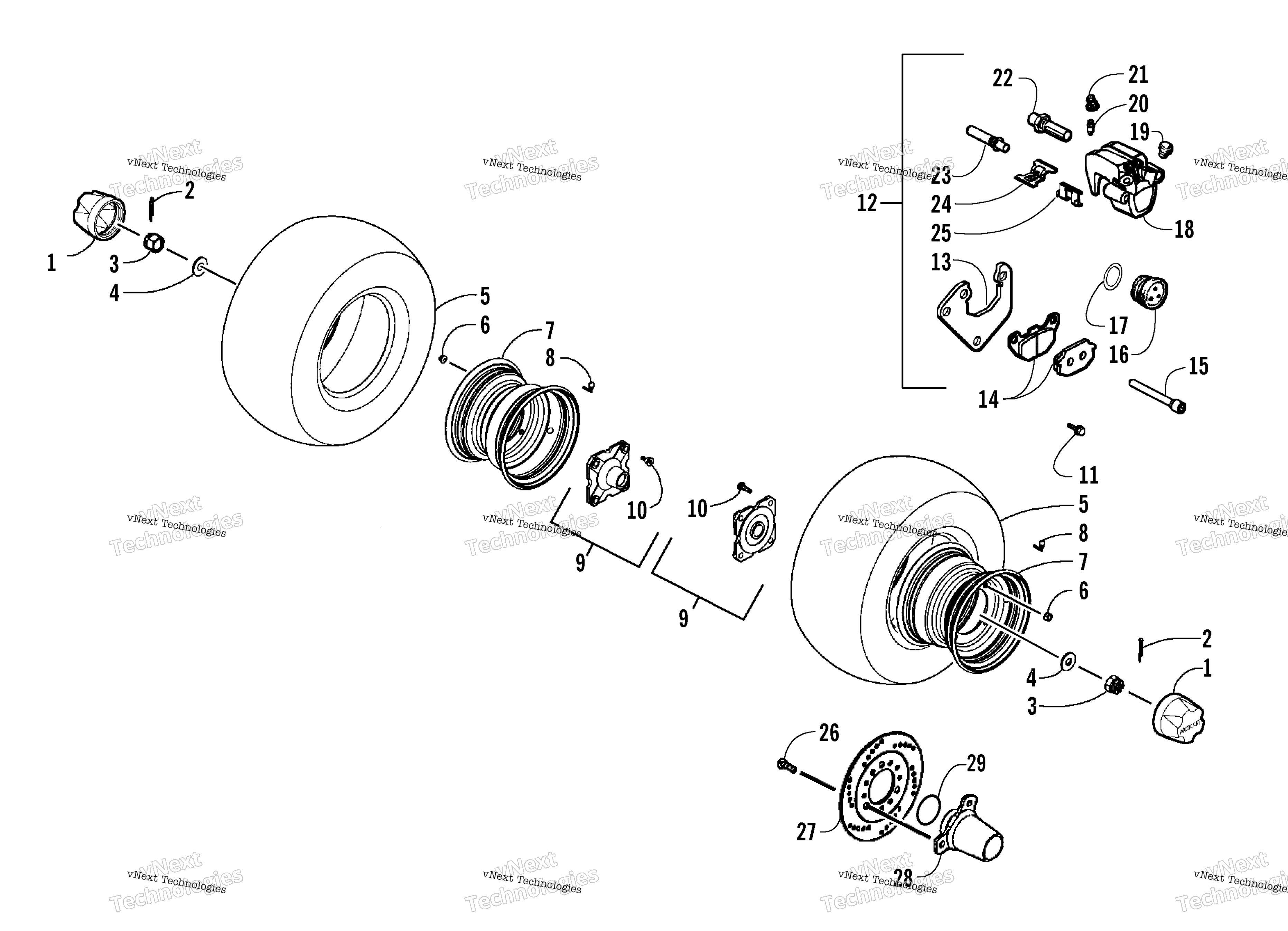

Схема задней части Wheel And Brake Assemblies для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CAP WHEEL SHAFT art. 3303-430
По запросу
2
PIN SPLIT 3*30 art. 3303-340
По запросу
3
NUT FLANGE CASTLE 14MM art. 3303-330
По запросу
4
WASHER 14MM art. 3305-285
По запросу
5
TIRE ASSY RR (KENDA) art. 3303-428
По запросу
6
NUT U FLANGE 10MM art. 3303-266
По запросу
7
RIM COMP RR WHEEL (SILVER) (inc. 8) art. 3303-156
По запросу
8
VALVE RIM (TR412) art. 3304-562
По запросу
9
CONNECTOR ASSY RR (inc. 10) art. 3303-157
По запросу
10
BOLT CONNECTOR art. 3303-250
По запросу
11
BOLT FLANGE 8*28 art. 3303-256
По запросу
12
Caliper Assy Rear (inc. 13-25) art. 3303-568
По запросу
13
BRACKET RR art. 3303-469
По запросу
14
Колодки тормозные Arctic Cat art. 3304-567
По запросу
16
PISTON (FOOT BRAKE) art. 3304-314
По запросу
17
SEAL PISTON (FOOT BRAKE) art. 3305-380
По запросу
19
Not A Serviceable Item art. 0
По запросу
20
SCREW BLEEDER art. 3304-302
По запросу
21
CAP BLEEDER art. 3304-303
По запросу
22
BUSH BOOT PIN art. 3304-589
По запросу
23
BOOT B art. 3304-590
По запросу
24
SPRING PAD art. 3304-591
По запросу
25
DUST SEAL (FOOT BRAKE) art. 3305-377
По запросу
26
BOLT DISK art. 3303-253
По запросу
27
DISK RR BRAKE art. 3303-162
По запросу
28
BRACKET,BRAKE DISK art. 3305-249
По запросу
29
O-RING 30MM art. 3305-298
По запросу
