модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

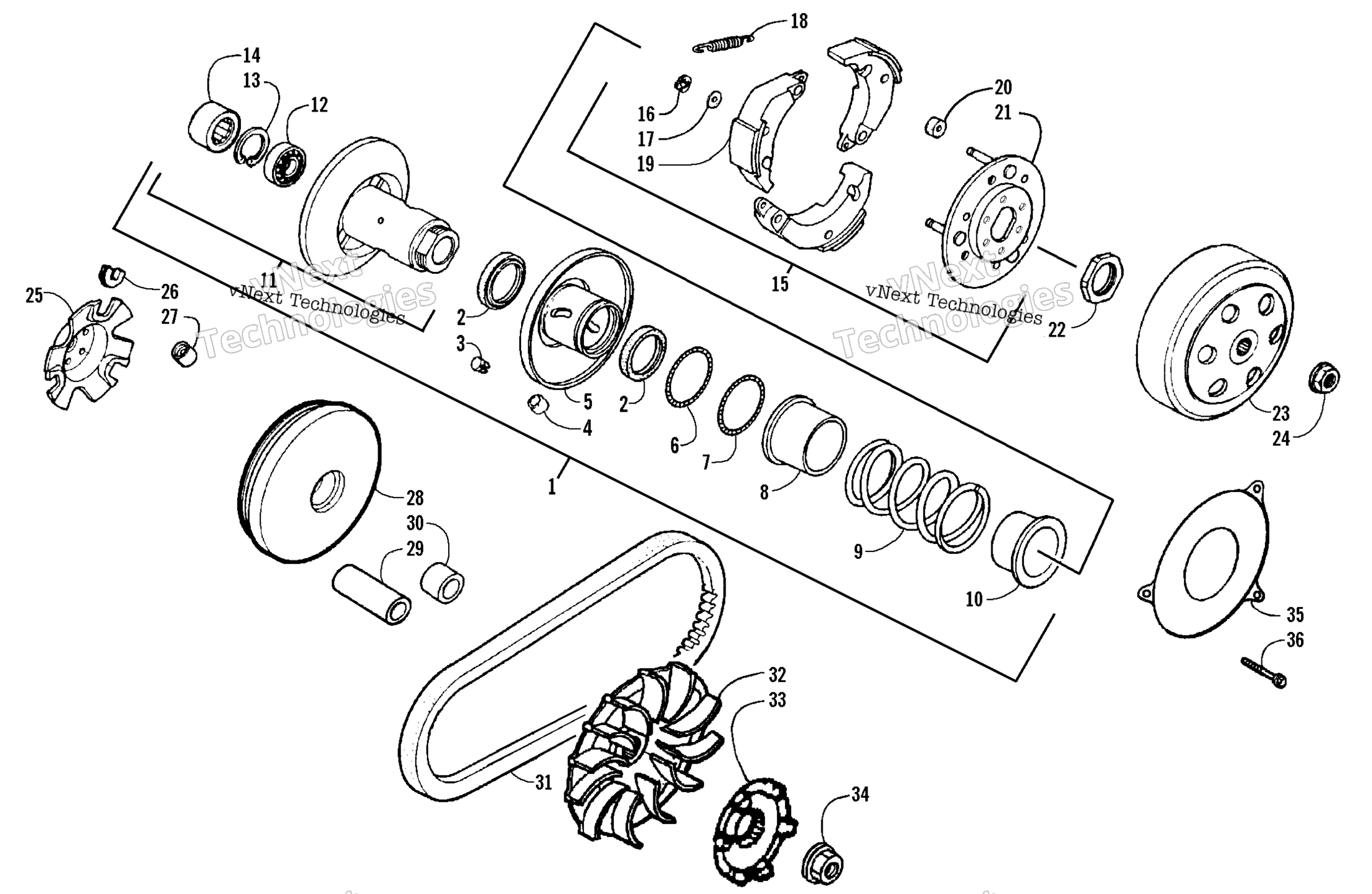

Схема сцепления Assemblies для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
PULLEY SUB ASSY DRIVEN (inc. 2-22) art. 3303-411
По запросу
2
OIL SEAL 34*39*3 art. 3303-299
По запросу
3
PIN ROLLER GUIDE **0000 C.97.07.26. art. 3303-098
По запросу
4
ROLLER GUIDE **0000 C.97.07.26. art. 3303-099
По запросу
5
FACE COMP MOVABLE DRIVEN **9000 C.2002. art. 3303-097
По запросу
6
O-RING 38.5*2 art. 3304-620
По запросу
7
O-RING PINION CAP art. 3304-619
По запросу
8
COLLAR SEAL **0000 C.97.07.26. art. 3303-101
По запросу
9
SPG DRIVE FACE art. 3303-100
По запросу
10
GUIDE SPRING **8500 C.97.07.26. art. 3303-102
По запросу
11
DRIVEN FACE ASSY **0000 C.97.07.26. (inc. 12-14) art. 3303-096
По запросу
12
BRG BALL RADIAL 15*28*7 art. 3303-291
По запросу
13
CIR CLIP INTERAL 24MM art. 3303-346
По запросу
14
BRG NEEDLE 17*25*18 **0040 C.2003.06.02 art. 3303-294
По запросу
15
PLATE ASSY DRIVE (inc. 16-21) art. 3303-090
По запросу
16
CIR CLIP 6MM art. 3304-618
По запросу
17
WASHER THRUST art. 3303-274
По запросу
18
SPRING CLUTCH art. 3303-092
По запросу
19
WEIGHT CLUTCH art. 3303-093
По запросу
20
RUBBER CLUTCH DAMPER **0000 C.97.07.26 art. 3303-094
По запросу
21
PLATE COMP DRIVE art. 3303-091
По запросу
22
SPECIAL NUT 28MM art. 3304-025
По запросу
23
CLUTCH OUTER COMP **GW3-9000 art. 3303-082
По запросу
24
NUT FLANGE 10MM (RB 3307-058) art. 3307-058
По запросу
25
PLATE RAMP **9000-M1 C.97.07.26. art. 3303-088
По запросу
26
PIECE SLIDE **(0) C.2003.08.06 art. 3303-089
По запросу
27
ROLLER COMP WEIGHT 7GR art. 3303-087
По запросу
28
FACE COMP MOVABLE art. 3303-086
По запросу
29
BOSS DRIVE FACE (48KM/HR) art. 3303-409
По запросу
30
BOSS DRIVE FACE (24KM/HR) art. 3303-410
По запросу
31
BELT DRIVE art. 3303-095
По запросу
32
FACE DRIVE art. 3303-083
По запросу
33
KICK STARTER RATCHET **9000 C.97.09.18. art. 3303-116
По запросу
34
NUT FLANGE 12MM art. 3303-334
По запросу
35
INSULATOR DUST art. 3304-460
По запросу
36
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
