модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

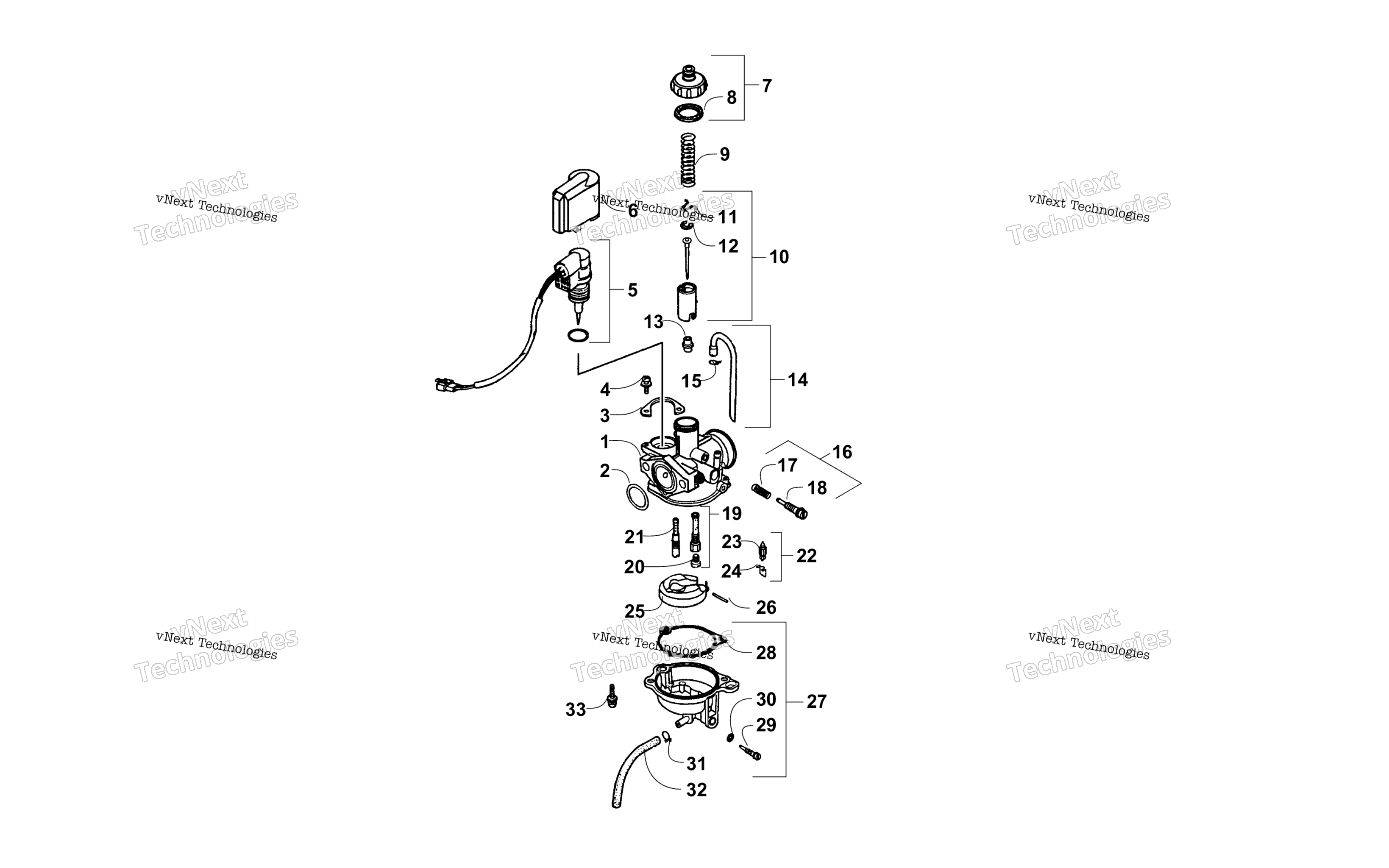

Схема узла карбюратора для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY (90 DVX/UTILITY) art. 3303-405
По запросу
2
O-RING art. 3304-488
По запросу
3
SET PLATE art. 3304-471
По запросу
4
SCREW art. 5507-117
По запросу
5
AUTO BY-STARTER ASSY art. 3304-470
По запросу
6
HOLDER CAP art. 3304-469
По запросу
7
TOP SET (inc. 8) art. 3304-462
По запросу
8
TOP GASKET art. 3304-463
По запросу
9
COMPR SPRING art. 3304-464
По запросу
10
THROTTLE VALVE ASSY (90cc) (inc. 11-12) art. 3306-905
По запросу
11
NEEDLE CLIP PLATE art. 3304-465
По запросу
12
BAR CLIP art. 3304-466
По запросу
13
NEEDLE JET art. 3304-468
По запросу
14
RUBBER PIPE ASSY (inc. 15) art. 3304-472
По запросу
15
TUBE CLIP art. 3304-474
По запросу
16
STOP SCREW (inc. 17-18) art. 3304-477
По запросу
17
COMPR SPG art. 3304-232
По запросу
18
STOP SCREW art. 3304-478
По запросу
19
NEEDLE JET HOLDER ASSY (inc. 20) art. 3304-479
По запросу
20
JET (M.J) art. 3304-482
По запросу
21
JET (S.J) art. 3304-489
По запросу
22
FLOAT VALVE ASSY (inc. 23-24) art. 3304-490
По запросу
23
FLOAT VALVE art. 3306-752
По запросу
24
CLIP art. 3304-484
По запросу
25
FLOAT COMP art. 3304-491
По запросу
26
FLOAT ARM PIN art. 3304-485
По запросу
27
FLOAT CHAMBER BODY ASSY (inc. 28-32) art. 3304-486
По запросу
28
GASKET,FLOAT CHAMBER art. 3305-569
По запросу
29
DRAIN SCREW PAN art. 3304-243
По запросу
30
O-RING art. 3304-239
По запросу
31
TUBE CLIP art. 3304-452
По запросу
32
TUBE,DRAIN art. 3305-248
По запросу
33
SCREW WASHER 4*14 **D19KT-006-1900 art. 3303-320
По запросу
