модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

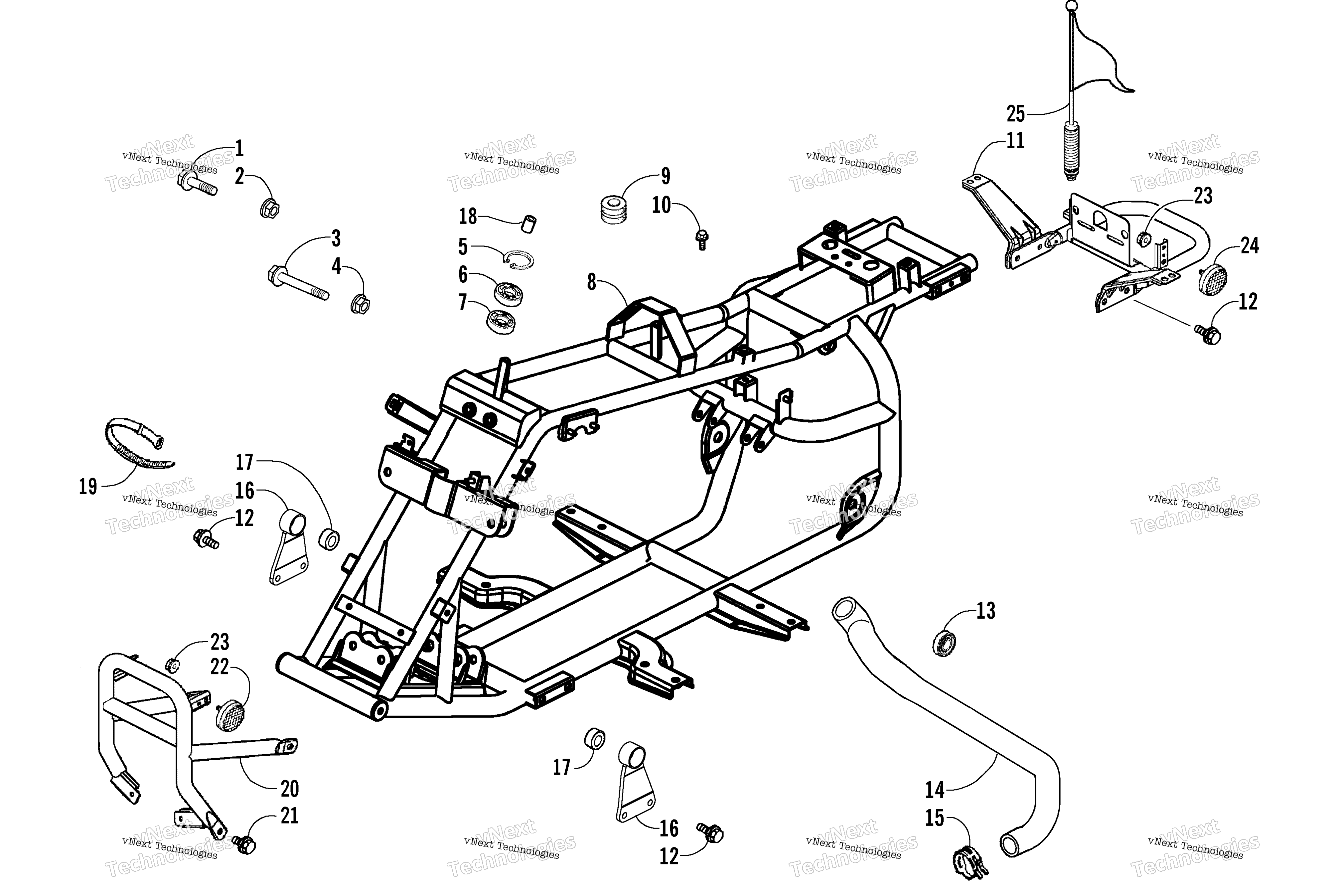

Схема узла рамы и связанных деталей для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT FLANGE 8*35 art. 3303-616
По запросу
2
NUT U FLANGE 8MM art. 3303-269
По запросу
3
BOLT FLANGE 10*70 art. 3304-548
По запросу
4
NUT U 10MM art. 3304-031
По запросу
5
CIR CLIP IN 32 art. 3303-347
По запросу
6
OIL SEAL 18*32*7 art. 3303-295
По запросу
7
OIL SEAL 22*35*7 art. 3303-298
По запросу
8
Body Frame, Complete art. 3305-307
По запросу
9
RUBBER TAIL LIGHT art. 3303-239
По запросу
10
BOLT HEX 5*12 art. 3307-059
По запросу
11
GRIP ASSY REAR art. 3305-260
По запросу
12
BOLT FLANGE 8*16 art. 3304-543
По запросу
13
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
14
DUCT L COVER art. 3303-010
По запросу
15
CLIP HOSE art. 3303-074
По запросу
16
BRKT L ENG HANGER (inc. one No. 17) art. 3303-184
По запросу
16
BRKT R ENG HANGER (inc. one No. 17) art. 3303-183
По запросу
17
RUBBER BUSHING ENGINE HANGER art. 3304-542
По запросу
18
COLLAR FR DIST art. 3303-445
По запросу
19
BAND OIL HANDLE art. 3303-289
По запросу
20
PIPE COMP FRONT BUMPER art. 3305-261
По запросу
21
BOLT FLANGE 8*12 art. 3304-544
По запросу
22
REFLEX REFLECTOR (AMBER) art. 3305-272
По запросу
23
NUT FLANGE 6MM art. 3303-331
По запросу
24
REFLEX REFLECTOR (RED) art. 3305-273
По запросу
25
FLAG ASSY art. 3305-308
По запросу
