модель 2007 года
- Модель DVX 90
- Код модели Красный (A2007KSB2BUSR)

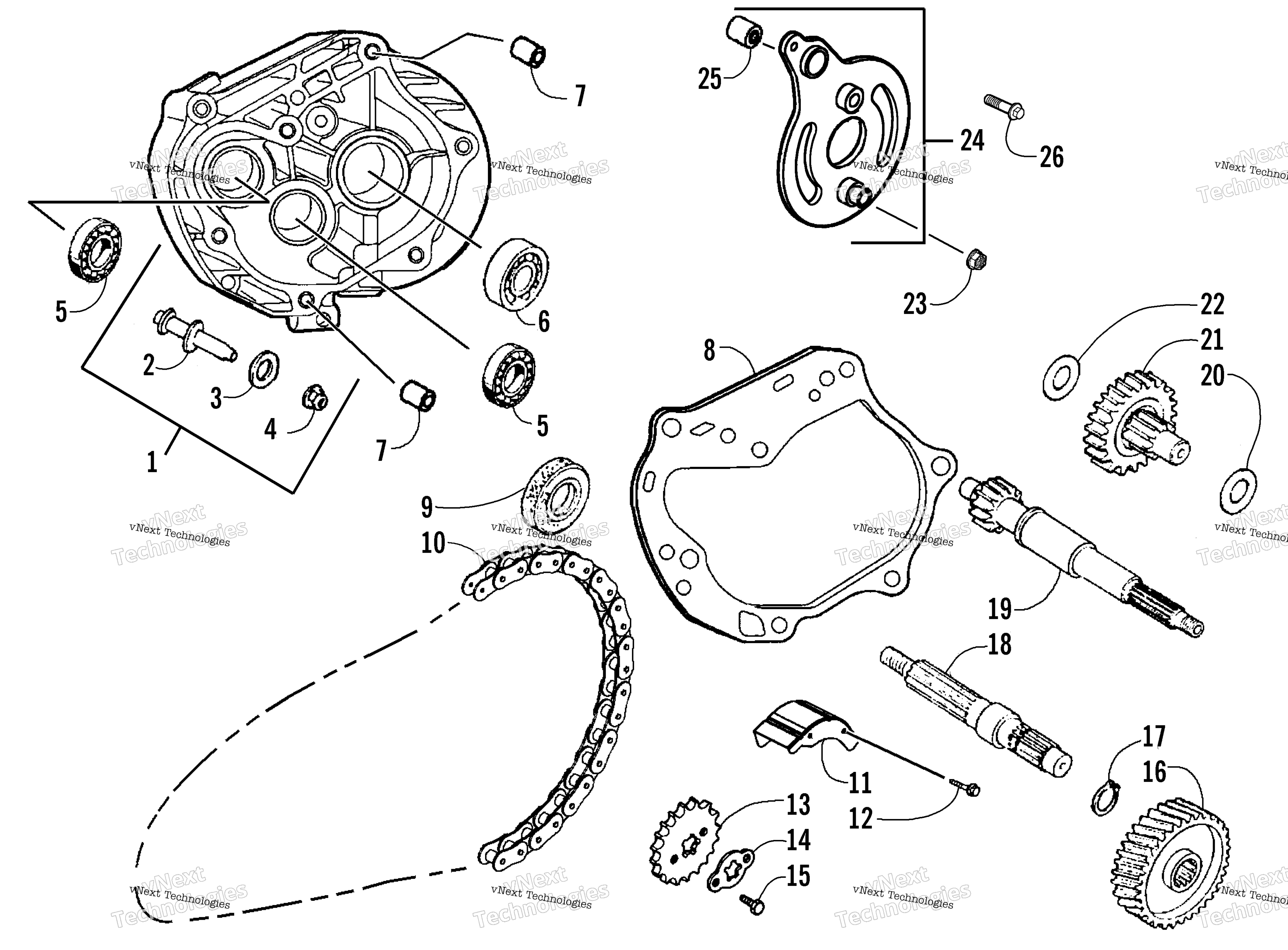

Схема трансмиссии Assembly для Красный (A2007KSB2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CASE SET MISSION (inc. 2-6) art. 3303-080
По запросу
2
BOLT ENG BRAKE art. 3304-606
По запросу
3
O-RING 7.5*1.5 art. 3303-462
По запросу
4
NUT FLANGE 8MM art. 3303-270
По запросу
5
BRG BALL RADIAL/6201 art. 3303-596
По запросу
6
BRG BALL RADIAL 6004 art. 3303-598
По запросу
7
PIN DOWEL 10*20 art. 3303-343
По запросу
8
GASKET MISSION CASE A art. 3303-081
По запросу
9
OIL SEAL 27*42*7 art. 3303-300
По запросу
10
CHAIN DRIVE art. 3303-425
По запросу
11
COVER COMP CHAIN art. 3303-144
По запросу
12
BOLT FLANGE 6*10 art. 3304-610
По запросу
13
SPROCKET DRIVE 16T art. 3303-107
По запросу
14
PLATE A2 FIXING **6000 C.97.09.18. art. 3303-108
По запросу
15
BOLT HEX 6*10 (RB 3307-202) art. 3307-202
По запросу
16
GEAR FINAL art. 3303-106
По запросу
17
CIR CLIP EX/20MM art. 3303-344
По запросу
18
SHAFT FINAL art. 3303-105
По запросу
19
SHAFT DRIVE art. 3303-103
По запросу
20
WASHER THRUST 15MM art. 3303-275
По запросу
21
SHAFT COMP COUNTER art. 3303-104
По запросу
22
WASHER SIDE 12MM **9000 C.99.07.07. art. 3303-273
По запросу
23
NUT FLANGE 8MM **7310-M1 C.2001.02.01 art. 3303-268
По запросу
24
Bracket, Engine Hanger (inc. 25) art. 3303-185
По запросу
25
UNDER RUBBER, BUSH REAR CUSHION art. 3303-403
По запросу
26
BOLT FLANGE 8*50 art. 3304-607
По запросу
