модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

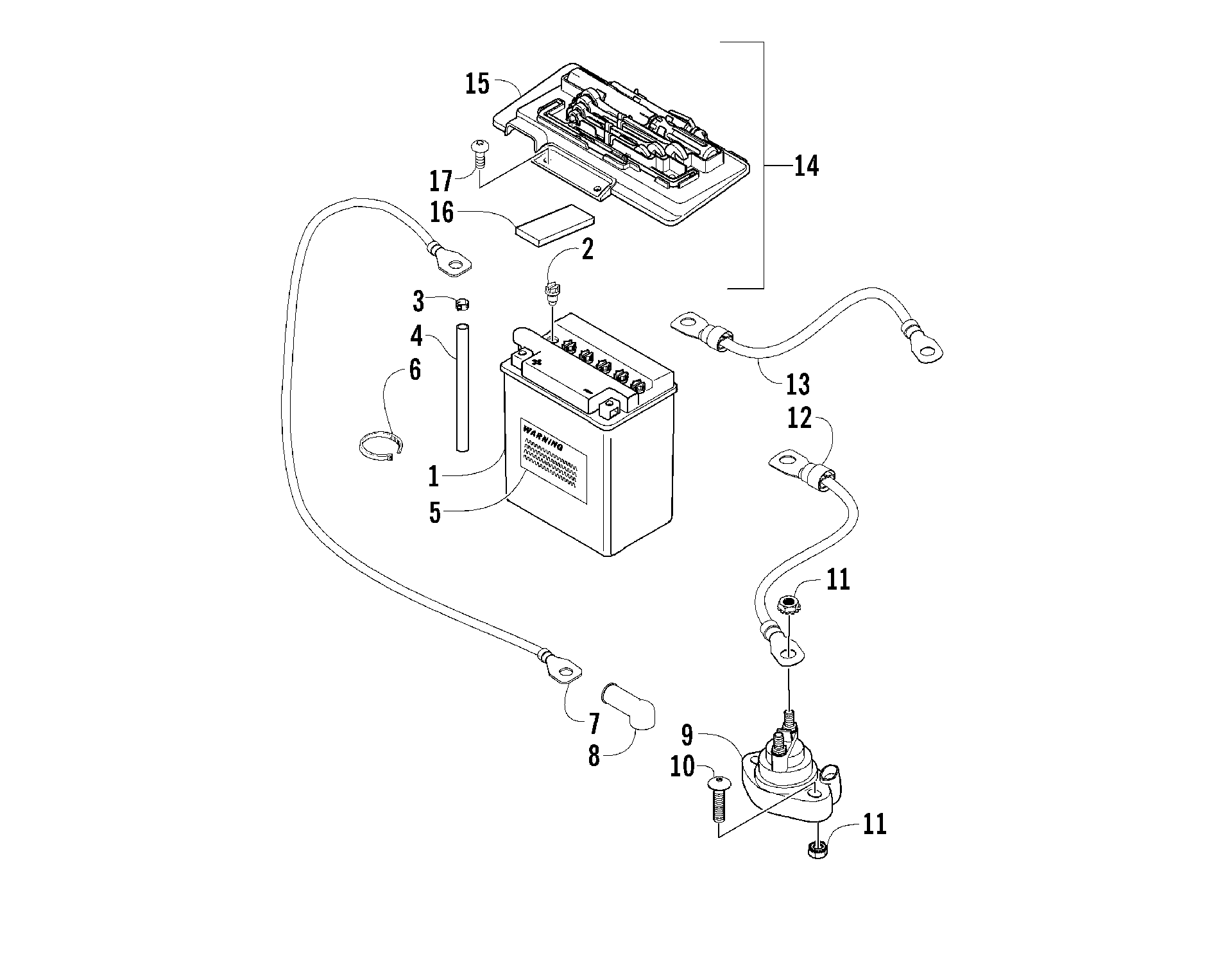

Схема аккумулятора AND SOLENOID ASSEMBLY [83017] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![Аккумулятор AND SOLENOID ASSEMBLY [83017]](/upload/schemas/633c6b29919653.36484067.gif)
Номер
Наименование детали
Цена
0
KIT, TOOL art. 0444-122
По запросу
1
Battery Assembly (inc. 2-5) art. 0745-045
По запросу
2
Cap, Battery art. 0645-045
По запросу
3
Clamp, Hose art. 0645-152
По запросу
4
Hose, Battery art. 0645-263
По запросу
5
Decal, Warning art. 0645-151
По запросу
6
Зажим Arctic Cat art. 0123-788
По запросу
7
CABLE,BATTERY-SOLENOID (8.5" RED #8) art. 0445-055
По запросу
8
Boot, Terminal art. 0645-327
от 210 ₽
9
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
10
Screw, Machine art. 8476-625
от 160 ₽
11
Nut art. 0623-038
от 110 ₽
12
CABLE,SOLENOID-STARTER art. 0445-041
По запросу
13
CABLE,BATTERY/ENGINE art. 0445-056
По запросу
14
TRAY,TOOL-ASSY (inc. 15-16) art. 5993-040
По запросу
15
Крышка АКБ , инструментальный поддон Arctic Cat art. 4406-136
По запросу
16
PAD,BATTERY-TOP FR art. 0406-288
По запросу
17
Винт Arctic Cat art. 8476-616
По запросу
