модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

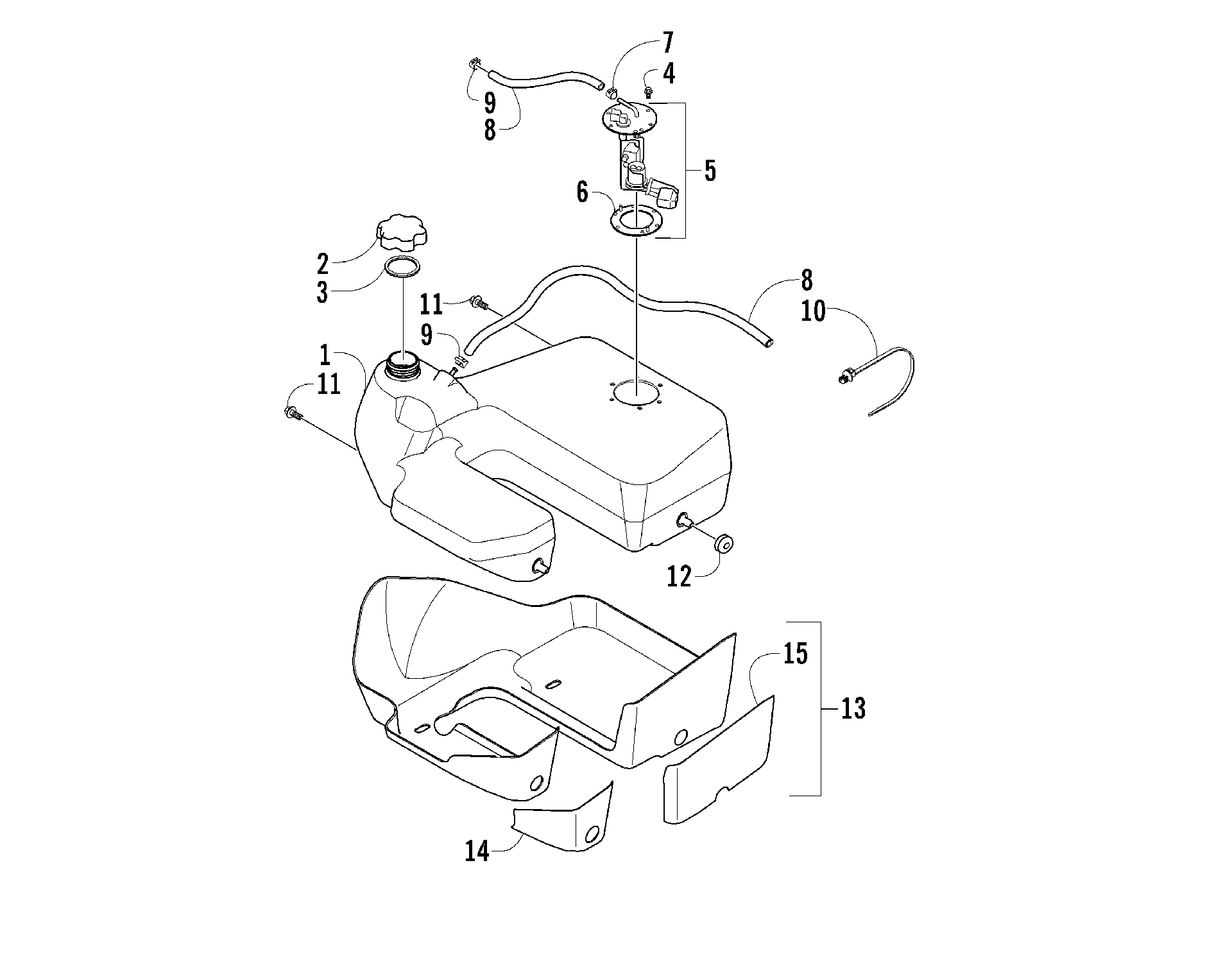

Схема топливный бака ASSEMBLY [83007] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![топливный бак ASSEMBLY [83007]](/upload/schemas/633c898608f711.28230364.gif)
Номер
Наименование детали
Цена
1
KIT,FUEL TANK REPLACEMENT-650 V2 (inc. 2-4 and 6) art. 0437-043
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
BOLT,FLANGED-M5X11.5 art. 3201-008
По запросу
5
PUMP,FUEL (inc. 6) art. 3201-434
По запросу
6
DAMPER,FUELÂ PUMP art. 3201-009
По запросу
7
Clamp, Hose art. 1623-233
По запросу
8
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
9
Clamp, 10mm art. 1623-042
По запросу
10
Tie, Cable - Push Mount art. 0423-075
По запросу
11
Болт Arctic Cat art. 8408-816
от 110 ₽
12
GROMMET, FUEL TANK art. 0423-460
По запросу
13
SHIELD,FUEL TANK-ASSEMBLY (inc. 14-15) art. 0570-081
По запросу
14
SHIELD,HEAT art. 0470-498
По запросу
15
Shield, Heat art. 0470-499
По запросу
