модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

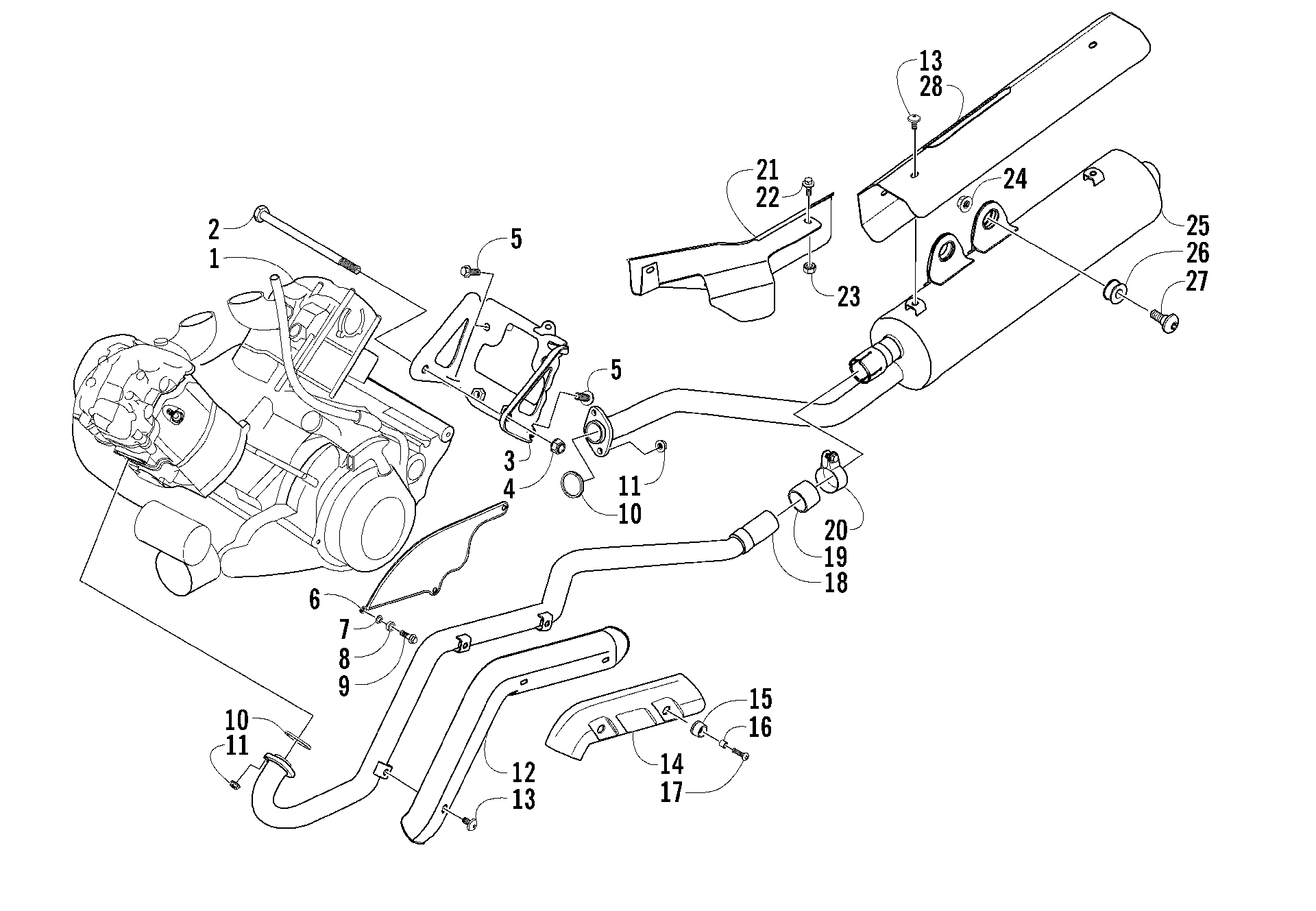

Схема двигателя AND EXHAUST [83010] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![Двигатель AND EXHAUST [83010]](/upload/schemas/633c7f549481b8.43053270.gif)
Номер
Наименование детали
Цена
1
ENGINE,SP-KAWASAKI 650 V-TWIN (04-06)) art. 0462-032
По запросу
2
SCREW,CAP-HFH M12X1.25X190 Z&Y art. 0423-479
По запросу
3
Bracket, Engine art. 1506-314
По запросу
4
NUT,HEX-FLG M12X1.25 CL8 Z&Y art. 8424-202
По запросу
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
PLATE,HEAT GUARD-BLACK art. 1506-420
По запросу
7
COLLAR art. 3201-016
По запросу
8
DAMPER art. 3201-015
По запросу
9
BOLT,FLANGED-M6X20 art. 3201-017
По запросу
10
GASKET,EXHAUST art. 3201-013
По запросу
11
NUT,RH THREAD-8MM art. 3201-018
По запросу
12
SHIELD,PIPE-EXHAUST art. 0412-239
По запросу
13
Screw, Machine art. 8477-610
По запросу
14
SHIELD,HEAT-PLASTIC art. 1406-644
По запросу
15
GROMMET, BLACK-SILICON-DURO 70 art. 0423-533
По запросу
16
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
17
Винт Arctic Cat art. 8477-616
от 110 ₽
18
PIPE,EXHAUST-BLACK art. 0512-152
По запросу
19
SEAL,EXHAUST art. 0412-249
По запросу
20
Clamp art. 3201-043
По запросу
21
SHIELD,PIPE-REAR art. 0412-240
По запросу
22
Винт Arctic Cat art. 8476-616
По запросу
23
Nut art. 0623-038
от 110 ₽
24
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
25
MUFFLER,BLACK art. 0512-155
По запросу
26
BUSHING,MUFFLER art. 0412-253
По запросу
27
SCREW, SHOULDER art. 0423-476
По запросу
28
COVER,MUFFLER art. 0412-241
По запросу
