модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

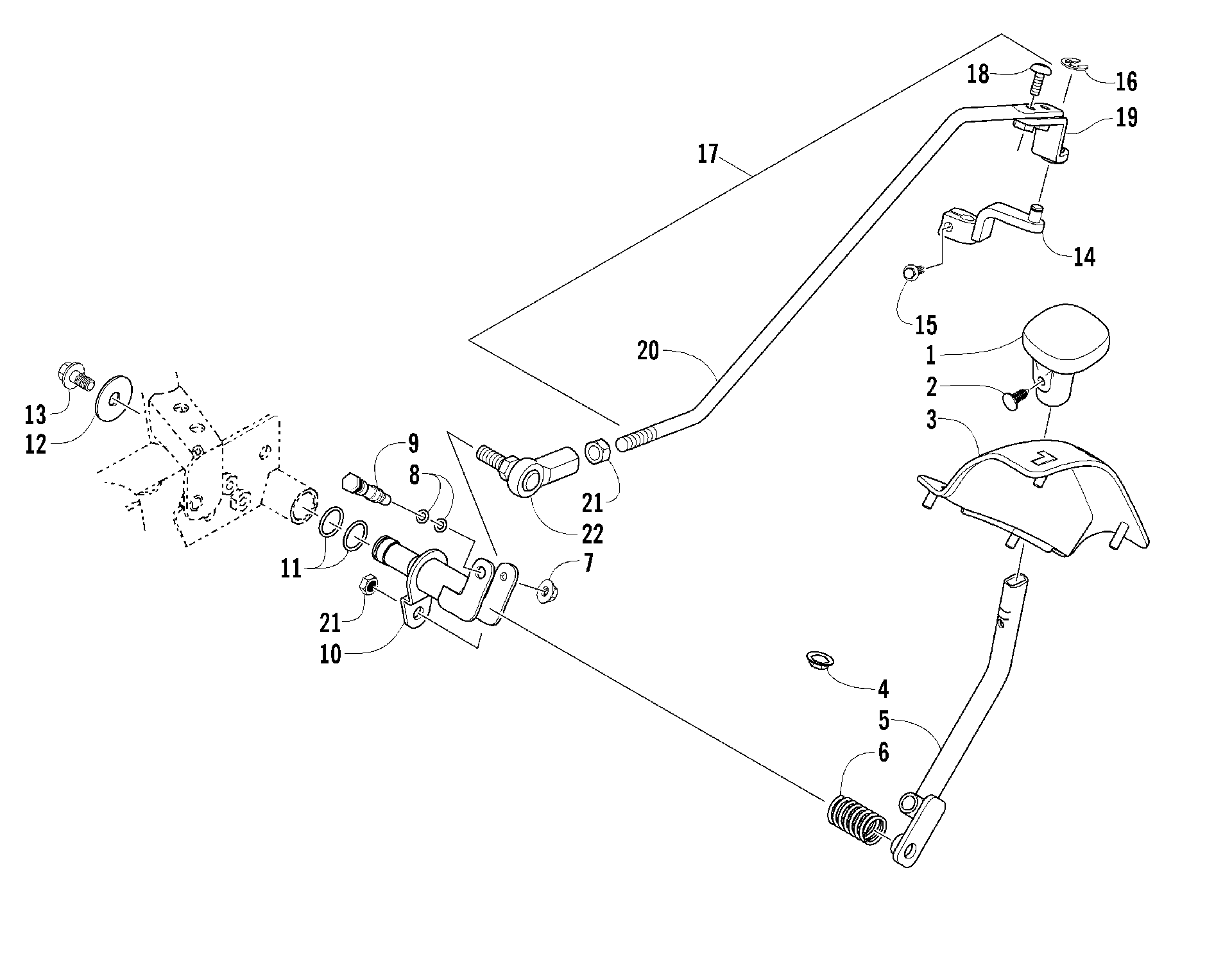

Схема задней передачи SHIFT LEVER ASSEMBLY [83008] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![Задняя передача SHIFT LEVER ASSEMBLY [83008]](/upload/schemas/633c99e01de097.03232110.gif)
Номер
Наименование детали
Цена
1
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
2
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
3
KIT,SHIFT GATE (AUTOMATIC) art. 1502-184
По запросу
4
Гайка art. 0423-357
По запросу
5
Рычаг переключения КПП Arctic Cat art. 1502-977
от 2 820 ₽
6
SPRING,SHIFT,LEVER art. 0402-678
По запросу
7
Гайка Arctic Cat art. 8424-602
от 110 ₽
8
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
9
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
10
Shaft, Shift - Black art. 1502-332
от 5 890 ₽
11
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
12
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
13
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
14
LEVER, SHIFT-ASSEMBLY art. 0502-587
По запросу
15
BOLT,FLANGED art. 3201-037
По запросу
16
Стопор КПП Arctic Cat art. 0423-169
По запросу
17
LINKAGE,SHIFT-ASSEMBLY (inc. 18-20) art. 0502-695
По запросу
18
Винт Arctic Cat art. 8476-616
По запросу
19
ARM, SHIFT LINKAGE-WELDMENT art. 0502-636
По запросу
20
ROD,SHIFT LINKAGE art. 1402-260
По запросу
21
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
22
ROD END-3/8" art. 1402-270
По запросу
