модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

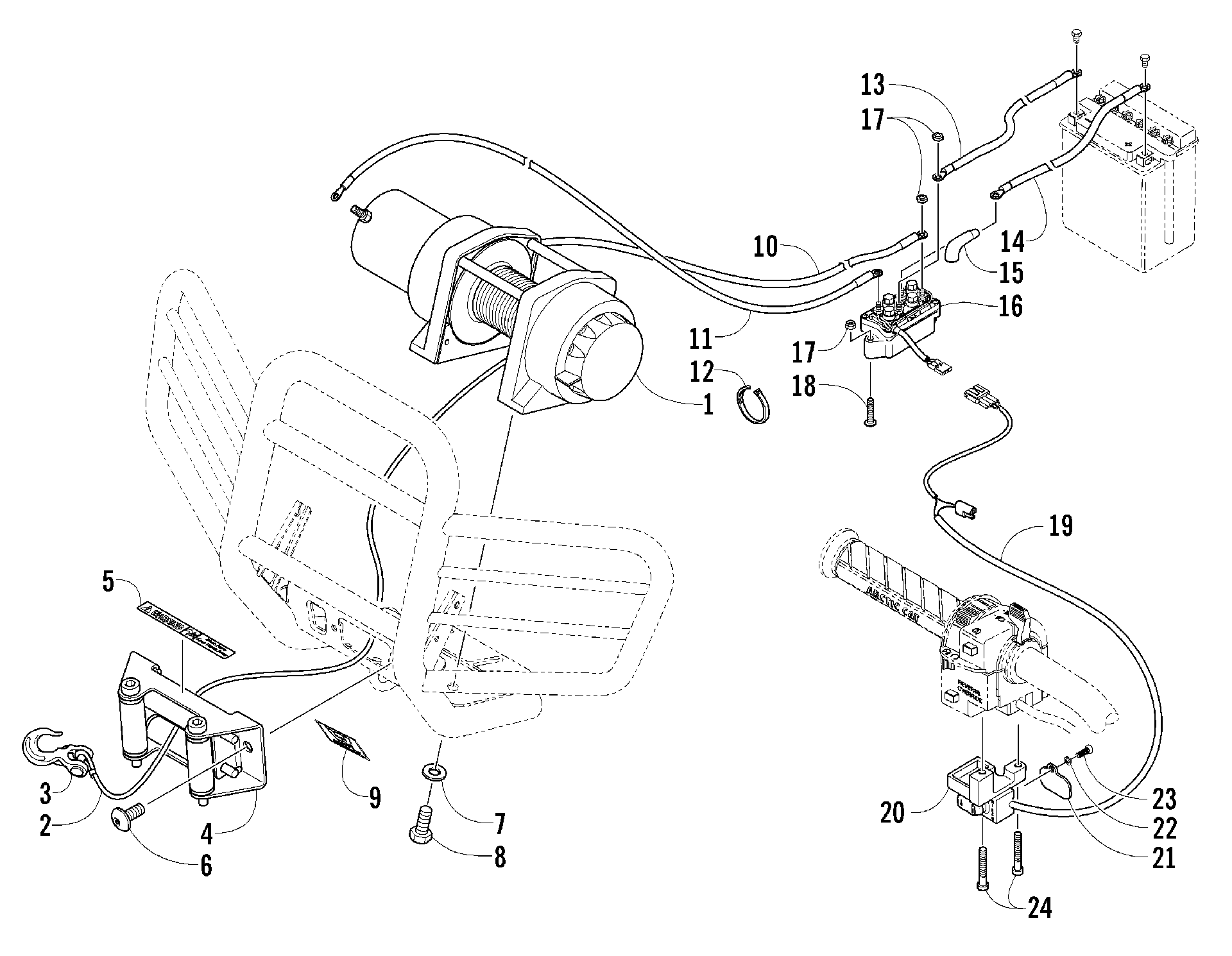

Схема лебёдки ASSEMBLY [81332] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![Лебёдка ASSEMBLY [81332]](/upload/schemas/633ca38f062897.84322324.gif)
Номер
Наименование детали
Цена
1
KIT,WINCH-WARN (FIS II) (inc. 2-3) art. 0436-658
По запросу
2
CABLE, WIRE ROPE - 15236 art. 0441-061
По запросу
3
HOOK,WINCH W/STRAP AND WARNING TAG art. 1441-131
По запросу
4
FAIRLEAD,ROLLER-1600 (B) (inc. 5) art. 0441-403
По запросу
5
DECAL,WARNING-ROLLER FAIRLEAD art. 0411-474
По запросу
6
Screw, Machine art. 8468-820
По запросу
7
Washer, Lock art. 8051-246
По запросу
8
SCREW,CAP-HH 5/16-18 X 1" GR 5 Z & C art. 1623-131
По запросу
9
Decal, Winch art. 0411-433
По запросу
10
CABLE,WINCH-TO-SOLENOID-YELLOW (15") art. 1441-111
По запросу
11
CABLE,WINCH-TO-SOLENOID-BLUE (15") art. 1441-110
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
CABLE,BATTERY-SOLENOID (75" BLK #6) art. 1441-112
По запросу
14
Cable, Solenoid/Battery - Red art. 1441-113
По запросу
15
BOOT, TERMINAL art. 0441-060
По запросу
16
SOLENOID,WINCH-ASSY (inc. 17-18)(replaces 0409-066) art. 0409-246
от 4 960 ₽
17
Nut art. 0623-038
от 110 ₽
18
Screw, Machine art. 8476-625
от 160 ₽
19
SWITCH,WINCH-SERV. PKG art. 1436-049
По запросу
20
HOLDER, SWITCH-WINCH (500 A) art. 0409-034
По запросу
21
COVER,SWITCH art. 0409-075
По запросу
22
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
23
SCREW, COVER-WINCH SWITCH art. 0423-382
По запросу
24
SCREW,MACH-PHTRH M5-.8X60 Z&BLK art. 8464-560
По запросу
