модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

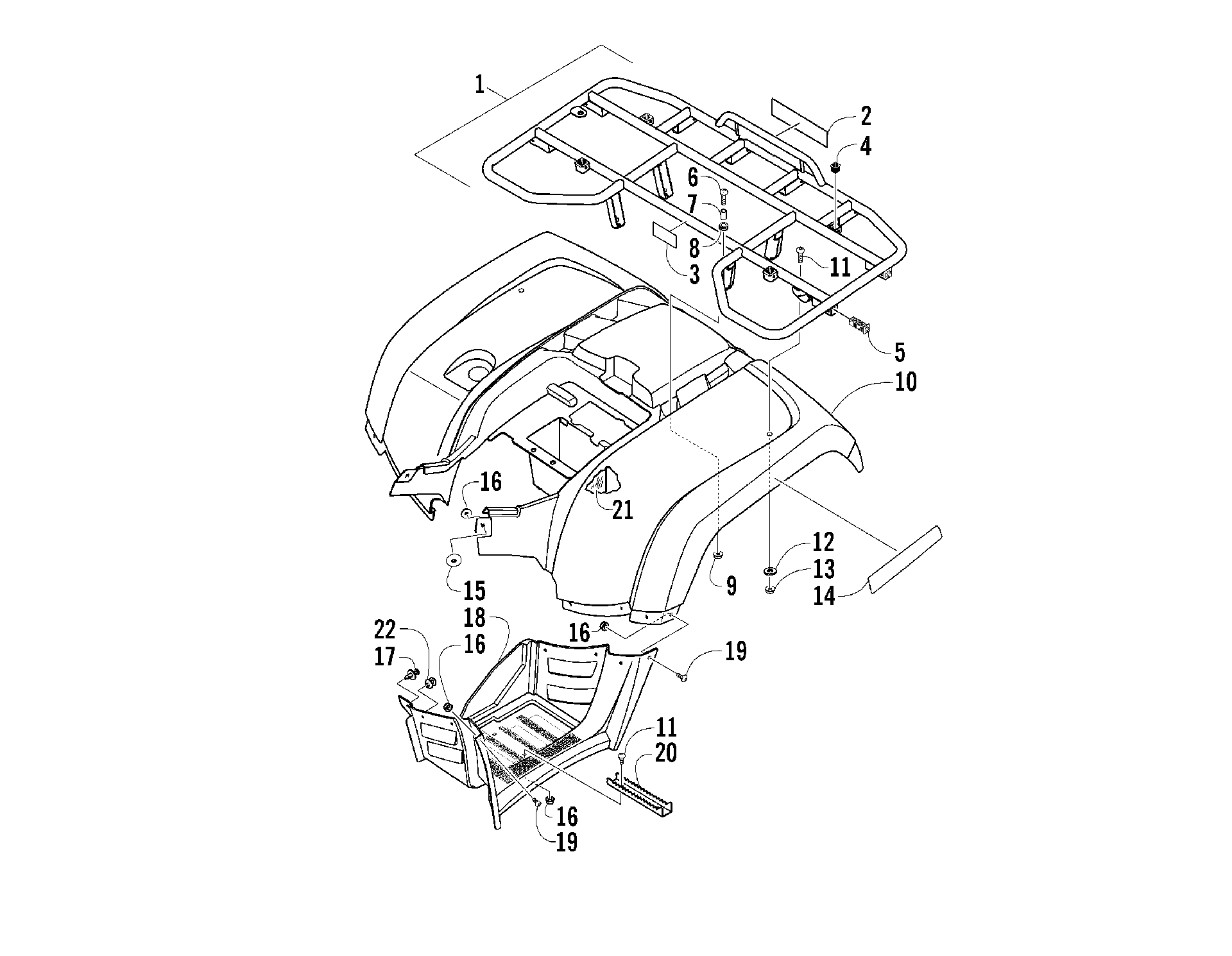

Схема задний кузов панель узел [83004] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![задний кузов панель узел [83004]](/upload/schemas/633c94f0110181.90546709.gif)
Номер
Наименование детали
Цена
1
Rack - Rear - Assembly (inc. 2-5) art. 0541-337
По запросу
2
Decal - "Arctic Cat" - White art. 0411-814
По запросу
3
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
4
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
5
BUSHING,RACK FRAME art. 2406-014
По запросу
6
SCREW, MACH-TSTH M8-1.25 X 30 EM- BLK art. 0423-362
По запросу
7
SPACER,STEEL art. 0423-463
По запросу
8
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
9
Nut, Hex art. 8432-802
По запросу
10
FENDER,REAR - ASSEMBLY (RED) art. 0518-054
По запросу
11
Болт Arctic Cat art. 0423-355
По запросу
12
Washer art. 8050-222
По запросу
13
Гайка Arctic Cat art. 8424-602
от 110 ₽
14
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
14
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
15
Винт Arctic Cat art. 0423-101
от 263 ₽
16
Гайка Arctic Cat art. 0423-540
По запросу
17
Клипса Arctic Cat art. 0623-362
от 90 ₽
18
FOOTWELL,MANUAL- RH art. 2406-424
По запросу
18
FOOTWELL,LH art. 1406-519
По запросу
19
Болт Arctic Cat art. 0423-419
По запросу
20
Подножка черная art. 5506-497
от 1 848 ₽
21
SHIELD,HEAT-BATTERY BOX art. 0412-296
По запросу
22
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
