модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

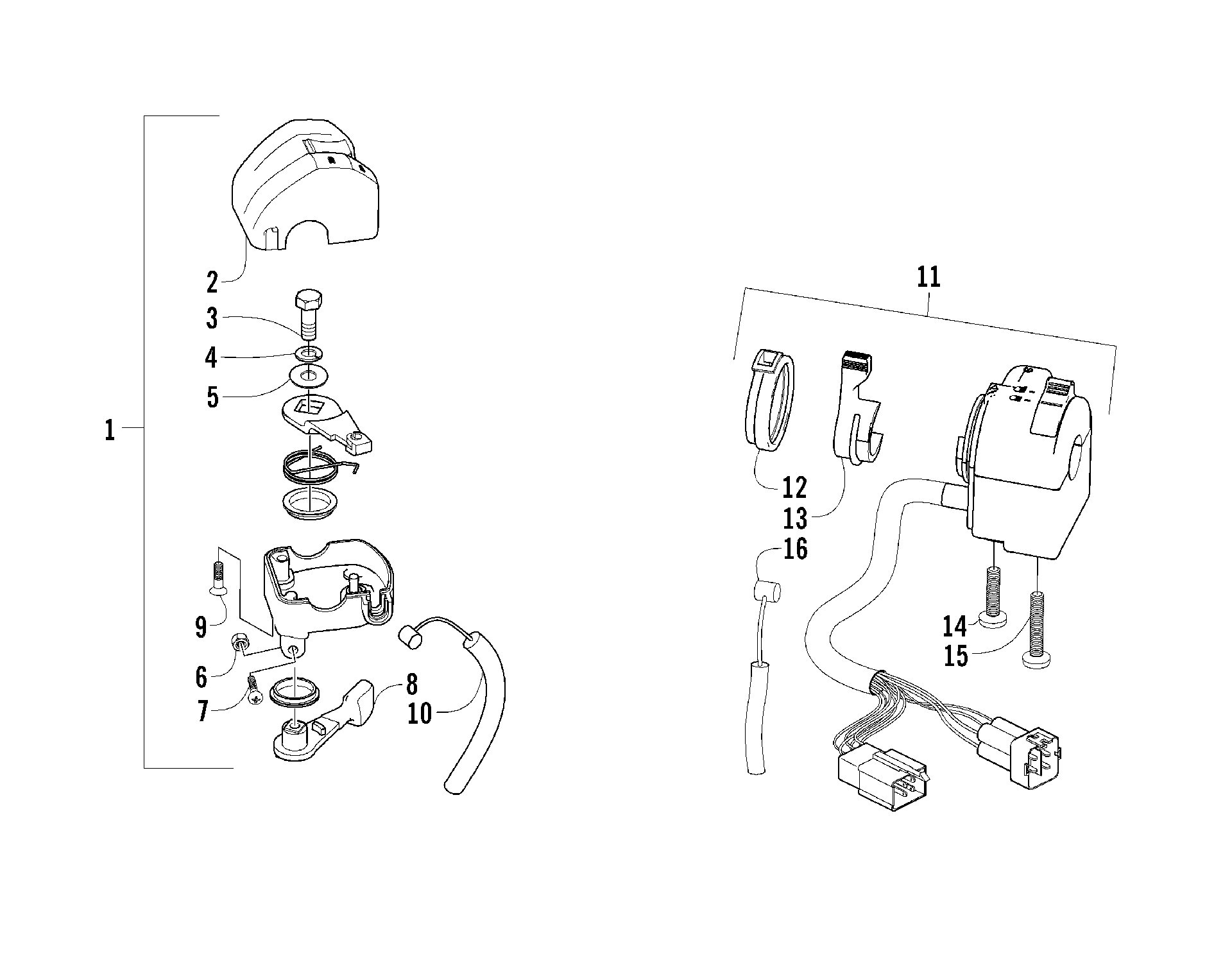

Схема дросселя CASE AND CONTROL SWITCH ASSEMBLIES [83006] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![Дроссель CASE AND CONTROL SWITCH ASSEMBLIES [83006]](/upload/schemas/633c9efd17ae62.71303139.gif)
Номер
Наименование детали
Цена
1
Курок газа в сборе Arctic Cat art. 0509-012
По запросу
2
SWITCH, ACTUATOR (2WD/4WD) art. 0409-048
По запросу
3
BOLT art. 3007-392
По запросу
4
WASHER, LOCK 6MM art. 3004-447
По запросу
5
WASHER, FLAT art. 3003-030
По запросу
6
NUT,5MM art. 3423-327
По запросу
7
SCREW,5MM art. 3423-014
По запросу
8
Рычаг подсоса Arctic Cat art. 3409-001
По запросу
9
SCREW, 5X30 art. 3423-199
По запросу
10
Трос газа Arctic Cat art. 0487-032
По запросу
11
SWITCH, CONTROL LH - ASSEMBLY (W/ OVER R (inc. 12-15) art. 0409-022
По запросу
12
Крышка рычага подсоса Arctic Cat art. 0409-026
По запросу
13
Рычаг подсоса Arctic Cat art. 0409-025
По запросу
14
Screw, Machine art. 0409-028
По запросу
15
Screw, Machine art. 0409-027
По запросу
16
Трос подсоса Arctic Cat art. 0487-033
от 1 490 ₽
