модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]

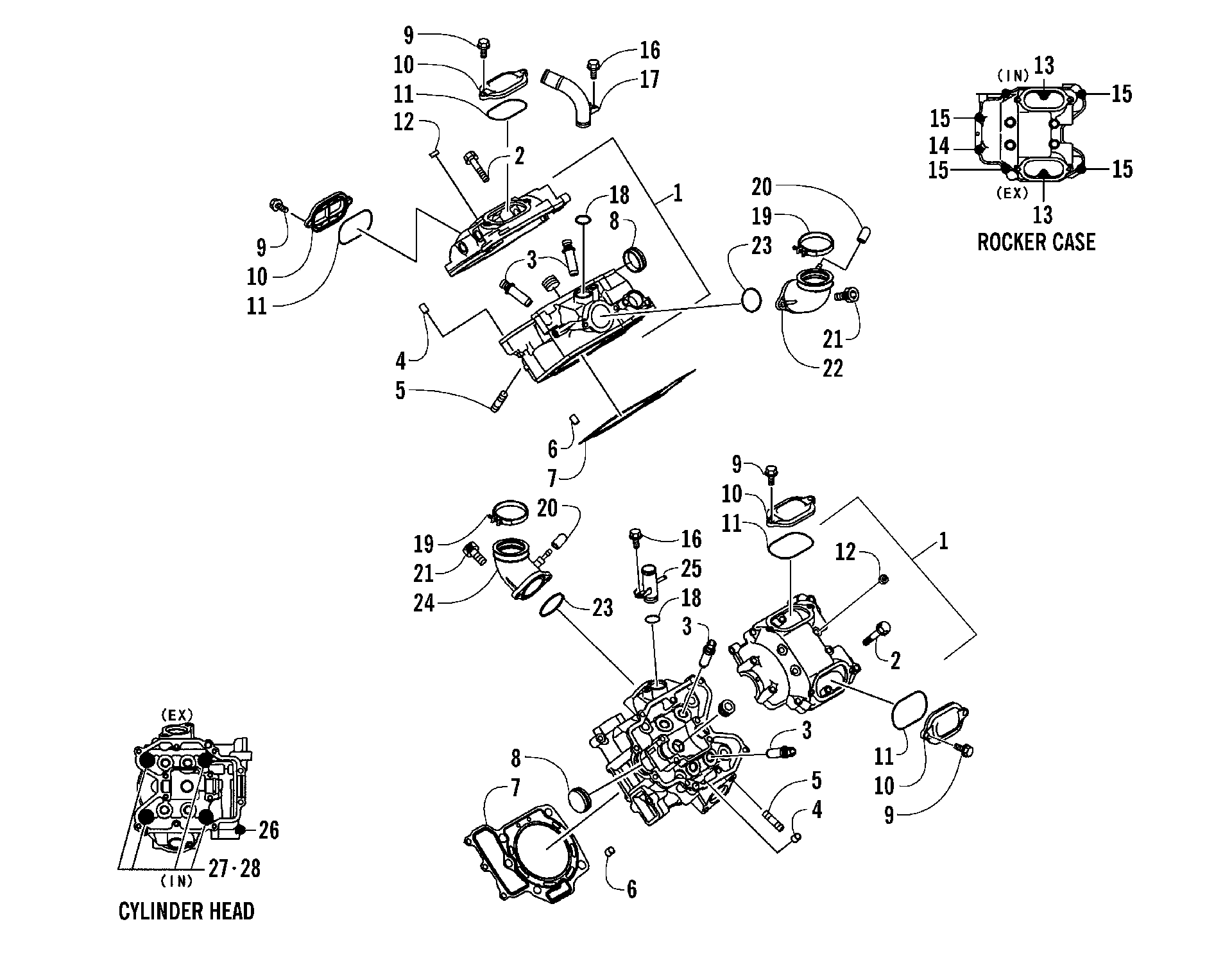

Схема головки блока цилиндров ASSEMBLY [83036] для 650 V-2 4X4 FIS RED LE CA [A2005IBR4BCAN]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [83036]](/upload/schemas/633c76c89dc0f4.87077989.gif)
Номер
Наименование детали
Цена
1
HEAD-COMP-CYLINDER,RR (inc. 2-3) art. 3201-410
По запросу
1
HEAD-COMP-CYLINDER,FR (inc. 2-3) art. 3201-409
По запросу
2
BOLT,6X55 art. 3201-368
По запросу
3
GUIDE-VALVE art. 3201-216
По запросу
4
PIN,6.2X8X14 art. 3201-304
По запросу
5
Stud art. 3201-264
По запросу
6
PIN,10.1X12X14 art. 3201-307
По запросу
7
Прокладка ГБЦ Arctic Cat art. 3201-440
По запросу
8
PLUG art. 3201-353
По запросу
9
BOLT,FLANGED-SMALL art. 3201-036
По запросу
10
CAP,ROCKER CASE art. 3201-075
По запросу
11
O-RING art. 3201-459
По запросу
12
GASKET,6.2X12X0.3 art. 3201-071
По запросу
13
BOLT-FLANGED-SMALL,6X25 art. 3201-140
По запросу
14
BOLT-FLANGED-SMALL art. 3201-145
По запросу
15
BOLT-FLANGED-SMALL art. 3201-146
По запросу
16
Screw, Cap art. 3201-144
По запросу
17
PIPE-WATER art. 3201-046
По запросу
18
O-RING art. 3201-048
По запросу
19
CLAMP art. 3201-049
По запросу
20
PLUG,12X25 art. 3201-354
По запросу
21
BOLT-SOCKET art. 3201-099
По запросу
22
HOLDER-CARBURETOR art. 3201-172
По запросу
23
RING-O,38MM art. 3201-337
По запросу
24
HOLDER-CARBURETOR,RR art. 3201-173
По запросу
25
PIPE-WATER art. 3201-047
По запросу
26
BOLT-FLANGED-SMALL art. 3201-150
По запросу
27
BOLT art. 3201-377
По запросу
28
WASHER,11.5X20.5X1.6 art. 3201-279
По запросу
