модель 2009 года
- Модель 150
- Код модели ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]

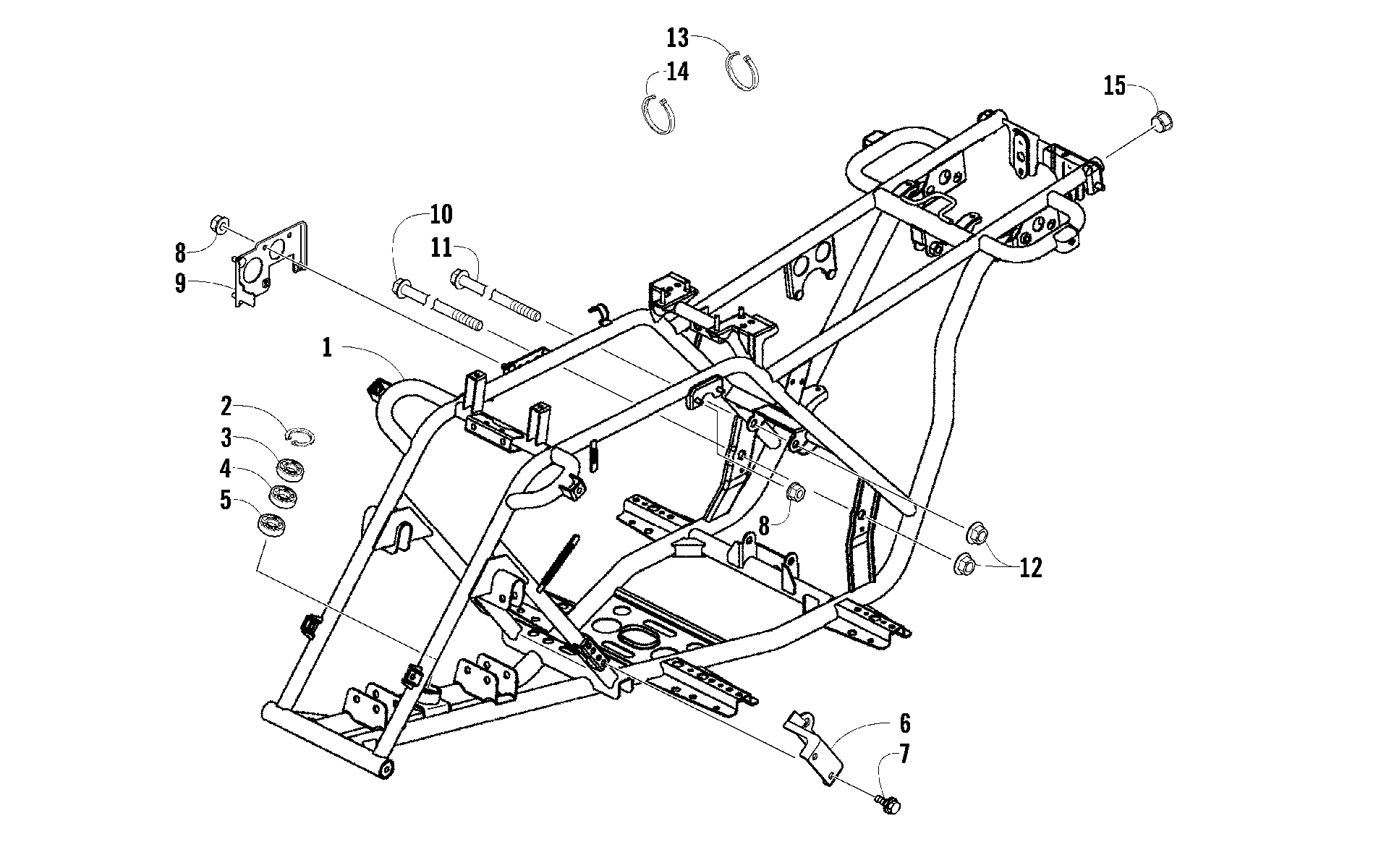

Схема узла рамы и связанных деталей [89369] для ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]
Схема
Детали
![Узел рамы и связанных деталей [89369]](/upload/schemas/633b10d646e2f4.58380758.gif)
Номер
Наименование детали
Цена
1
BODY COMP FRAME art. 3305-704
По запросу
2
CIR CLIP IN 32 art. 3303-347
По запросу
3
OIL SEAL 18*32*7 art. 3303-295
По запросу
4
OIL SEAL 22*35*7 art. 3303-298
По запросу
5
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
6
BRKT ENG HANGER art. 3305-239
По запросу
7
BOLT FLANGE 8*12 art. 3304-544
По запросу
8
NUT FLANGE 6MM art. 3303-331
По запросу
9
STAY COIL & REG art. 3305-237
По запросу
10
BOLT FLANGE 10*160 art. 3304-184
По запросу
11
SCREW,CAP-HFH M10X1.25X100 art. 3305-705
По запросу
12
NUT U 10MM art. 3304-031
По запросу
13
BAND HARNESS WIRE art. 3303-593
По запросу
14
BAND OIL HANDLE art. 3303-289
По запросу
15
CAP RR GRIP END art. 3305-242
По запросу
