модель 2009 года
- Модель 150
- Код модели ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]

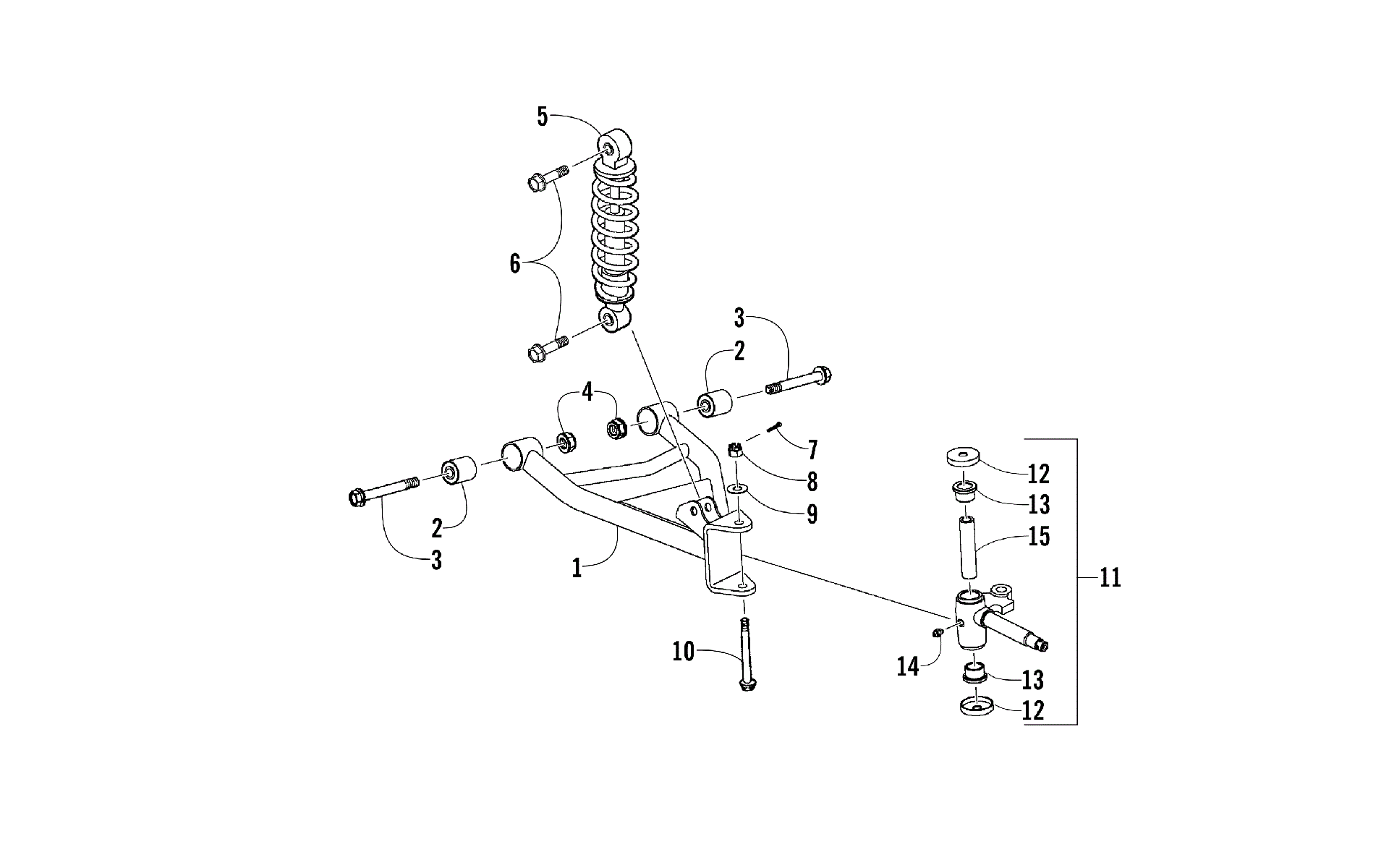

Схема узла передней подвески [89377] для ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]
Схема
Детали
![Узел передней подвески [89377]](/upload/schemas/633b12b9bce970.00279468.gif)
Номер
Наименование детали
Цена
1
A-Arm Assembly - Left (inc. 2) art. 3305-209
По запросу
1
A-Arm Assembly - Right (inc. 2) art. 3305-208
По запросу
2
COLLAR FR DIST art. 3305-110
По запросу
3
BOLT FLANGE 10*57 art. 3304-182
По запросу
4
NUT U 10MM art. 3304-031
По запросу
5
Shock/Spring Assembly art. 3305-204
По запросу
6
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
7
PIN SPLIT 2.5*25 art. 3305-724
По запросу
8
NUT CASTLE 10MM art. 3304-130
По запросу
9
WASHER art. 3305-107
По запросу
10
BOLT FLANGE 10*105 art. 3305-202
По запросу
11
SHAFT ASSY R STEERING (inc. 12-15) art. 3305-198
По запросу
11
SHAFT ASSY L STEERING (inc. 12-15) art. 3305-203
По запросу
12
CAP STRG SHAFT art. 3305-201
По запросу
13
BUSH STRG SHAFT art. 3305-199
По запросу
14
Fitting, Grease art. 3303-393
По запросу
15
COLLAR STRG SHAFT art. 3305-200
По запросу
