модель 2009 года
- Модель 150
- Код модели ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]

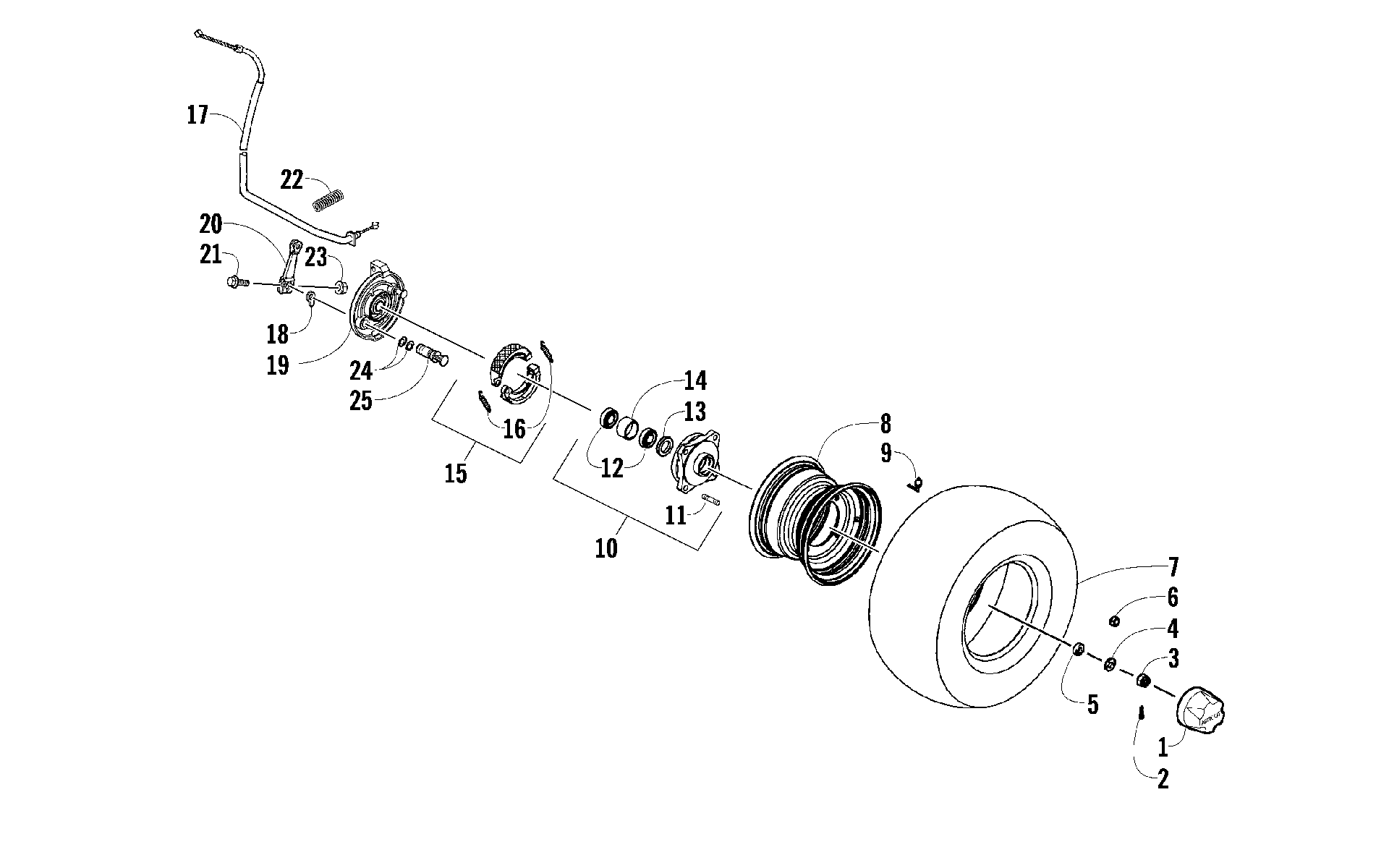

Схема переднего колеса AND BRAKE ASSEMBLIES [89378] для ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]
Схема
Детали
![Переднее колесо AND BRAKE ASSEMBLIES [89378]](/upload/schemas/633b13e2731a32.78875054.gif)
Номер
Наименование детали
Цена
1
Ступичный колпачок Arctic Cat art. 3303-931
от 1 187 ₽
2
PIN SPLIT 3*30 art. 3303-340
По запросу
3
NUT FLANGE CASTLE 14MM art. 3303-330
По запросу
4
WASHER 14MM art. 3305-124
По запросу
5
COLLAR FR WHEEL SIDE art. 3305-108
По запросу
6
NUT WHEEL art. 3304-028
По запросу
7
TIRE ASSY FR (KENDA) art. 3305-112
По запросу
8
RIM COMP FR WHEEL (DARK GRAY) (inc. 9) art. 3303-902
По запросу
9
VALVE TR 412 & CAP (RB 3304-562)(replaces 3303-887) art. 3304-562
По запросу
10
HUB ASSY FR (inc. 11-14) art. 3305-109
По запросу
11
BOLT STUD II 10*21 art. 3305-126
По запросу
12
BEARING BALL RADIAL 6003/17*35*10 art. 3303-468
от 2 310 ₽
13
DUST SEAL 22*35*7 art. 3303-456
от 2 310 ₽
14
COLLAR FR DIST art. 3305-110
По запросу
15
SHOE ASSY FR (inc. 16) art. 3305-720
По запросу
16
SPG BRAKE SHOE art. 3305-116
По запросу
17
CABLE COMP FR BRK L art. 3305-079
По запросу
17
CABLE COMP FR BRK R art. 3305-077
По запросу
18
CAM FR BRAKE art. 3305-118
По запросу
19
PANEL COMP FR RH art. 3305-114
По запросу
19
PANEL COMP FR LH art. 3305-121
По запросу
20
ARM FR BRK LH art. 3305-122
По запросу
20
ARM FR BRK RH art. 3305-120
По запросу
21
BOLT FLANGE 6*28 (RB 3307-214)(replaces 3303-611) art. 3307-214
По запросу
22
SPG BRK ARM RETURN art. 3303-172
По запросу
23
NUT FLANGE 6MM art. 3303-331
По запросу
24
SEAL OIL 41*51*5 art. 3305-125
По запросу
25
INDICATOR FR BRK art. 3305-119
По запросу
