модель 2009 года
- Модель 150
- Код модели ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]

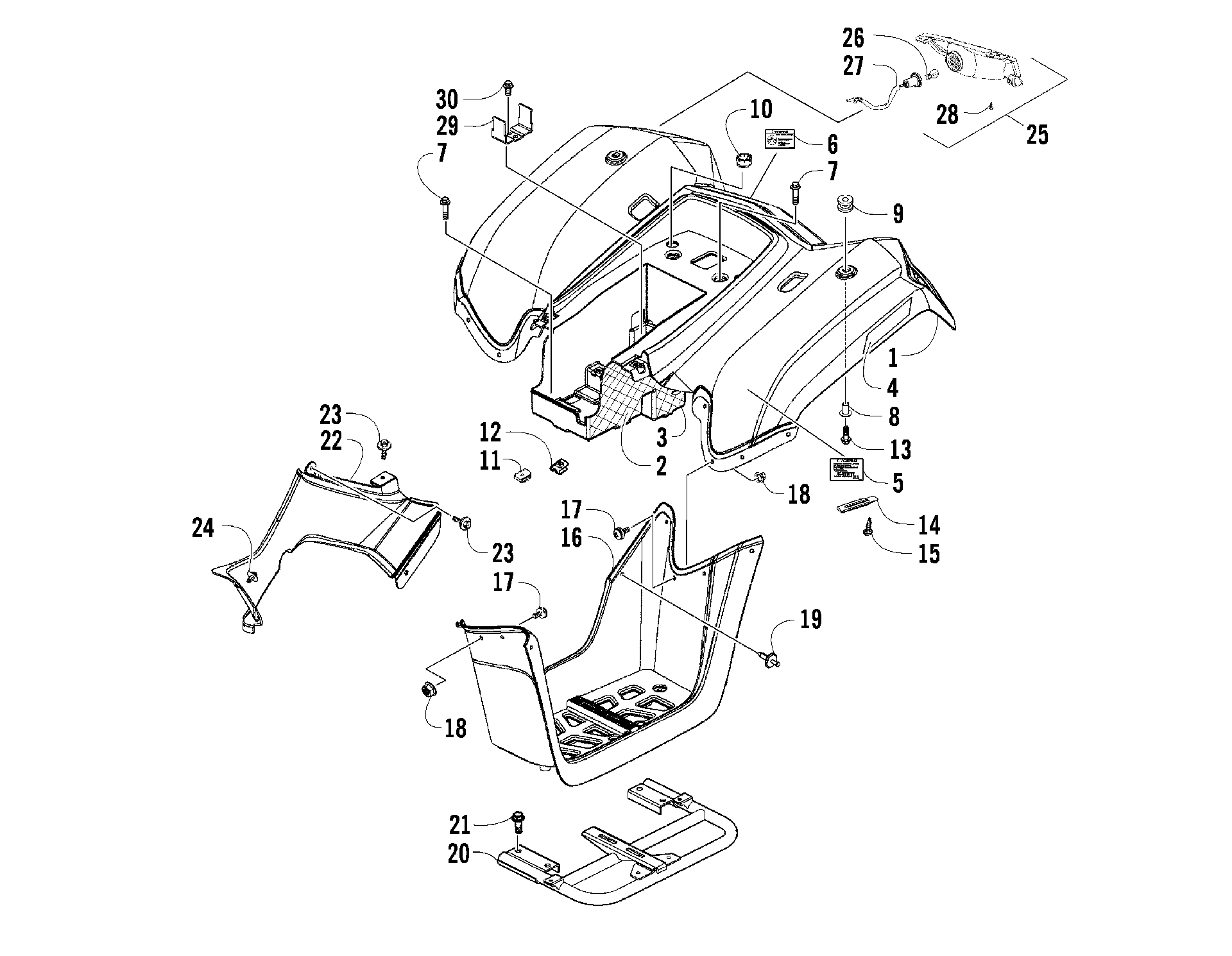

Схема задний кузов панель и TAILLIGHT ASSEMBLIES [89368] для ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]
Схема
Детали
![задний кузов панель и TAILLIGHT ASSEMBLIES [89368]](/upload/schemas/633b1d1457d832.72472405.gif)
Номер
Наименование детали
Цена
1
FENDER REAR (RED) ASSY(RB3305-162) (inc. 2-6)(replaces 3305-763) art. 3306-105
По запросу
2
HEAT GUARD A RR FENDER art. 3305-163
По запросу
3
HEAT GUARD B RR FENDER art. 3305-164
По запросу
4
REFLECTOR,REAR-RH art. 1411-178
По запросу
4
REFLECTOR,REAR-LH art. 1411-179
По запросу
5
DECAL,WARNING-TIRE/LOAD (150) art. 1411-939
По запросу
6
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
7
BOLT WASHER 6*16 art. 3304-587
По запросу
8
COLLAR FLOOR art. 3303-233
По запросу
9
RUBBER WIND SCREEN art. 3303-227
По запросу
10
RUBBER REAR FENDER art. 3303-232
По запросу
11
NUT CLIP 5MM art. 3304-061
По запросу
12
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
13
BOLT WASHER 6*20 art. 3304-586
По запросу
14
CLIP 2*70 art. 3304-156
По запросу
15
SCREW TAPPING 4*12 art. 3304-121
По запросу
16
MUDGUARD,L FLOOR art. 3305-933
По запросу
16
MUDGUARD,R FLOOR art. 3305-932
По запросу
17
SCREW SPECIAL 6*20 art. 3305-703
По запросу
18
NUT LOCK art. 3304-431
По запросу
19
CLIP,MUDGUARD art. 3305-448
По запросу
20
STAY R FLOOR PANEL art. 3305-160
По запросу
20
STAY L FLOOR PANEL art. 3305-161
По запросу
21
BOLT FLANGE 8*16 art. 3304-543
По запросу
22
COVER R SIDE art. 3305-167
По запросу
22
COVER L SIDE (RB 3305-935)(replaces 3305-168) art. 3305-935
По запросу
23
BOLT WASH 5*16 art. 3304-029
По запросу
24
CLIP MUDGUARD art. 3303-592
По запросу
25
LIGHT ASSY TAIL LH (inc. 26-27) art. 3305-733
По запросу
25
LIGHT ASSY TAIL RH (inc. 26-27) art. 3305-732
По запросу
26
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
27
HARNESS, TAILLIGHT art. 3305-731
По запросу
28
SCREW TAPPING 5*12 art. 3304-645
По запросу
29
BRKT START MAG SW art. 3305-238
По запросу
30
BOLT HEX 5*12(replaces 3303-308) art. 3307-059
По запросу
