модель 2009 года
- Модель 150
- Код модели ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]

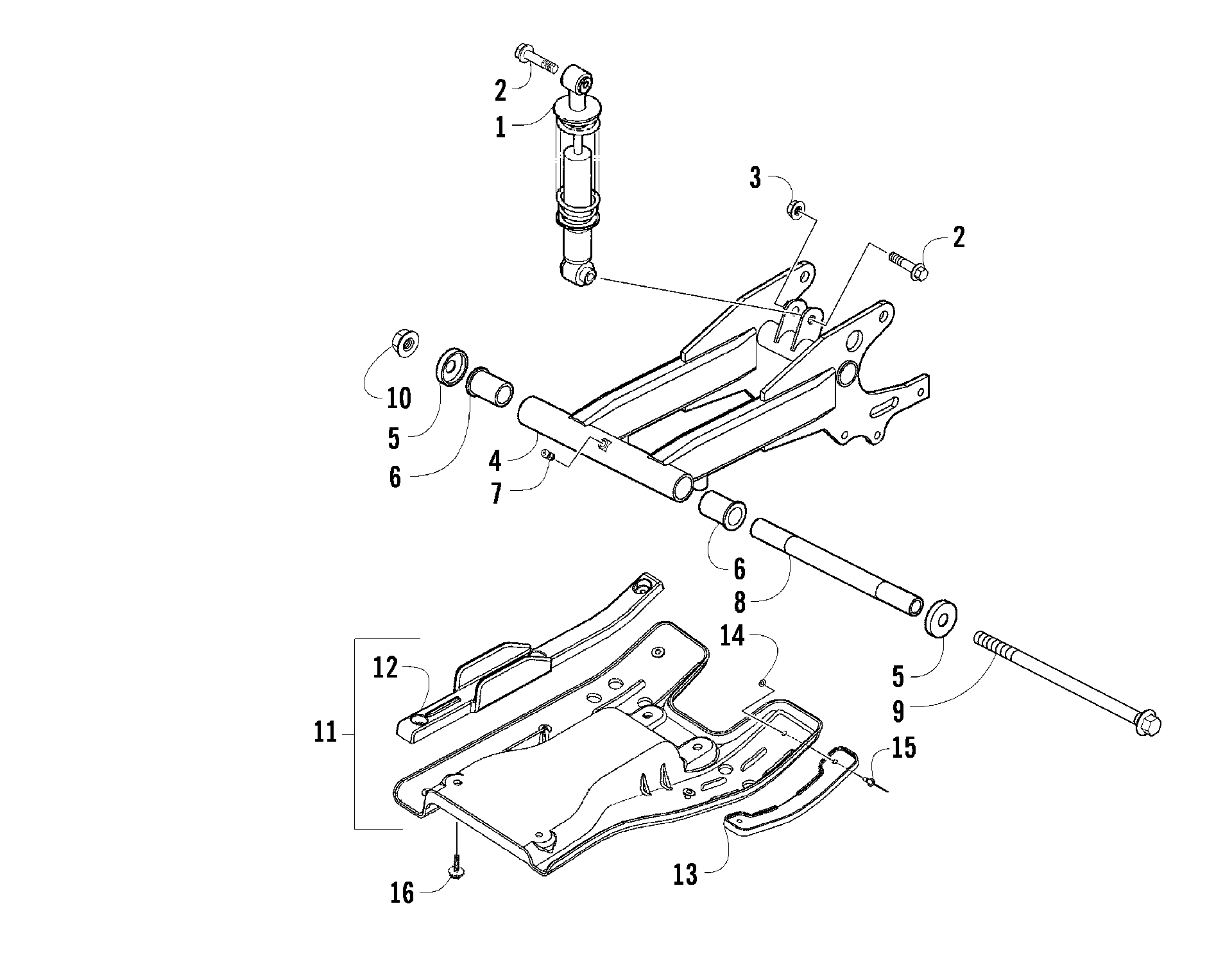

Схема задней подвески ASSEMBLY [89379] для ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [89379]](/upload/schemas/633b1e3e341829.96440692.gif)
Номер
Наименование детали
Цена
1
Shock/Spring Assembly art. 3305-207
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
NUT,HEX FL CLINCH LOCK M10-1.25 Z&Y art. 3323-178
По запросу
4
FORK ASSY RR (inc. 5-8) art. 3305-205
По запросу
5
CAP RR FORK DUST SEAL art. 3303-192
По запросу
6
BUSH RR FORK art. 3304-359
По запросу
7
Fitting, Grease art. 3303-393
По запросу
8
COLLAR RR FORK DIST art. 3304-358
По запросу
9
AXLE RR FORK art. 3305-130
По запросу
10
NUT U 14MM art. 3304-411
По запросу
11
Guard, Rear Suspension - Assembly (inc. 12-15) art. 3305-197
По запросу
12
SLIDER CHAIN art. 3305-726
По запросу
13
PROTECTOR DISK art. 3305-725
По запросу
14
WASHER art. 3305-773
По запросу
15
Rivet art. 3305-774
По запросу
16
BOLT WASHER 6*16 art. 3304-587
По запросу
