модель 2009 года
- Модель 150
- Код модели ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]

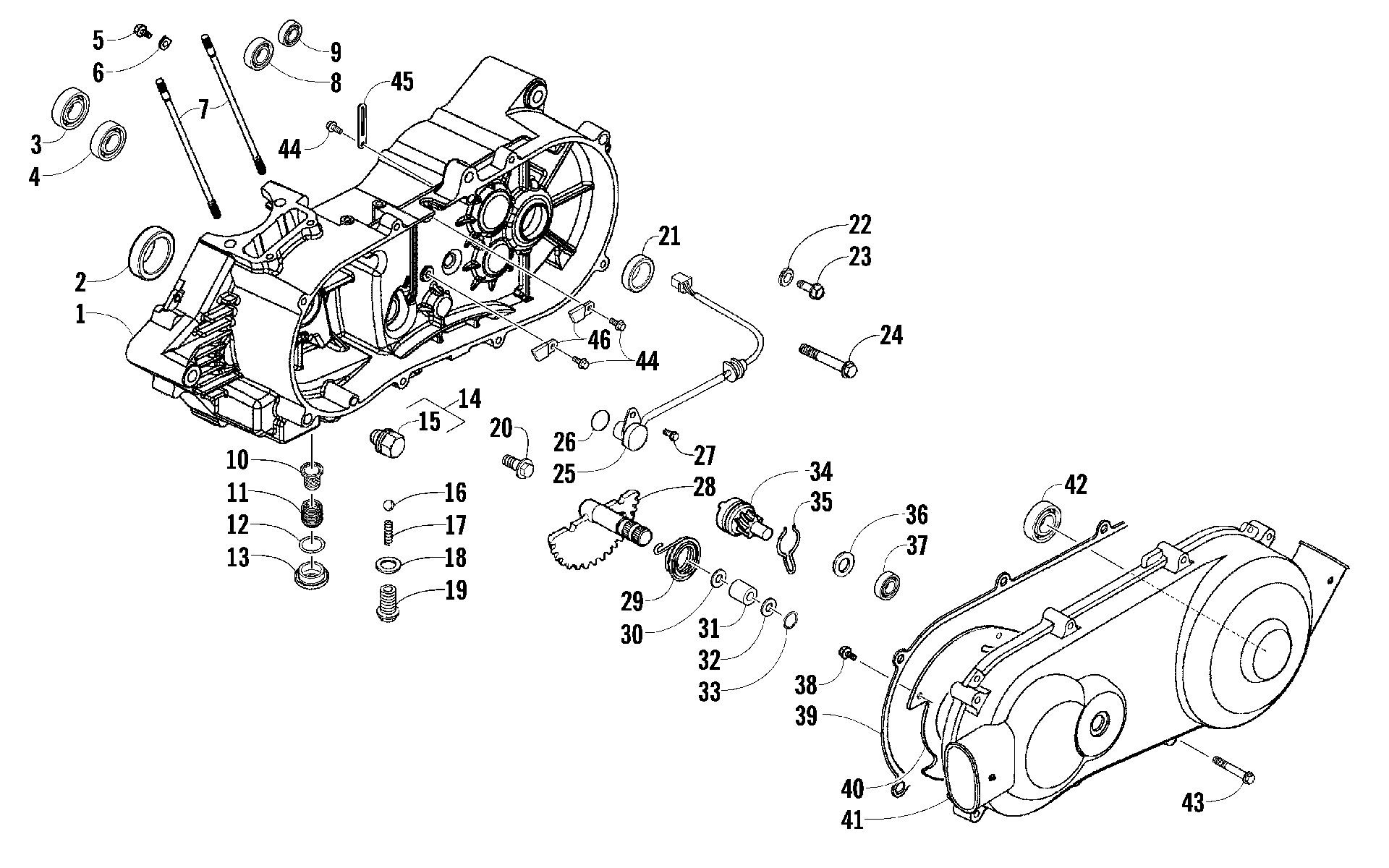

Схема узла левой половины картера и крышки [89392] для ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]
Схема
Детали
![Узел левой половины картера и крышки [89392]](/upload/schemas/633b18ce66ec47.03314064.gif)
Номер
Наименование детали
Цена
1
CRANK CASE COMP LEFT art. 3304-888
По запросу
2
OIL SEAL 22*34*6 art. 3304-901
По запросу
3
BRG RADIAL BALL 6303 art. 3304-197
По запросу
4
BEARING BALL RADIAL 6202 art. 3304-905
По запросу
5
BOLT SPECIAL 6*10 96600-08010 N.C. art. 3304-005
По запросу
6
PLATE BRG HOLDER art. 3304-039
По запросу
7
BOLT STUD 8MM art. 3304-008
По запросу
8
BEARING BALL RADIAL 6203 art. 3304-907
По запросу
9
BRG BALL RADIAL 6204/20*47*14 art. 3303-465
По запросу
10
SCREEN OIL FILTER art. 3303-691
По запросу
11
SPG OIL FILTER SCREEN art. 3303-692
По запросу
12
O-RING 30.8MM art. 3304-096
По запросу
13
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 art. 3303-021
По запросу
14
BOLT DRAIN PLUG SPECIAL (inc. 15) art. 3304-052
По запросу
15
O-Ring Not a Service Part art. -N/A-
По запросу
16
BALL STEEL 12 art. 3304-205
По запросу
17
SPG BOLT SEAT INNER art. 3304-063
По запросу
18
WASHER BOLT SEAT art. 3304-021
По запросу
19
BOLT SEAT BALL STOPPER art. 3304-109
По запросу
20
BOLT FLANGE 10*12 art. 3304-435
По запросу
21
OIL SEAL 20*32*6 **0030 C.97.07.26. art. 3303-297
По запросу
22
WASHER 8MM art. 3303-591
По запросу
23
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
24
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
25
SW ASSY GEAR CHANGE (inc. 26) art. 3304-895
По запросу
26
O RING 15.5X2.5 art. 3305-776
По запросу
27
BOLT FLANGE 6*10(replaces 3304-187) art. 3304-610
По запросу
28
Gear, Kick Start art. 3304-894
По запросу
29
SPRING KICK RETURN **(0) C.2001.06.30 art. 3303-122
По запросу
30
COLLAR KICK BOSS **0000 C.97.09.18. art. 3303-121
По запросу
31
BUSH KICK SPINDLE **6010-M1 C.97.09.18 art. 3303-120
По запросу
32
WASHER 14MM art. 3305-777
По запросу
33
CIR CLIP EX 14MM art. 3303-345
По запросу
34
GEAR COMP KICK DRIVEN art. 3304-893
По запросу
35
SPG KICK DRIVEN GEAR **9000 C.98.10.09 art. 3303-117
По запросу
36
WASHER THRUST 10MM **0000 C.99.07.07. art. 3303-272
По запросу
37
OIL SEAL 14*24*5 art. 3304-900
По запросу
38
BOLT SPECIAL 5*10 art. 3303-391
По запросу
39
GASKET L COVER @ A art. 3304-892
По запросу
40
PLATE L COVER art. 3304-891
По запросу
41
COVER L art. 3304-890
По запросу
42
BRG BALL RADIAL 6300LLUC3/2A art. 3304-897
По запросу
43
BOLT FLANGE SHF 6*40 art. 3304-004
По запросу
44
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
45
CLIP 2*100 art. 3304-158
По запросу
46
CLAMPER WIRE HARNESS art. 3303-843
По запросу
