модель 2009 года
- Модель 150
- Код модели ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]

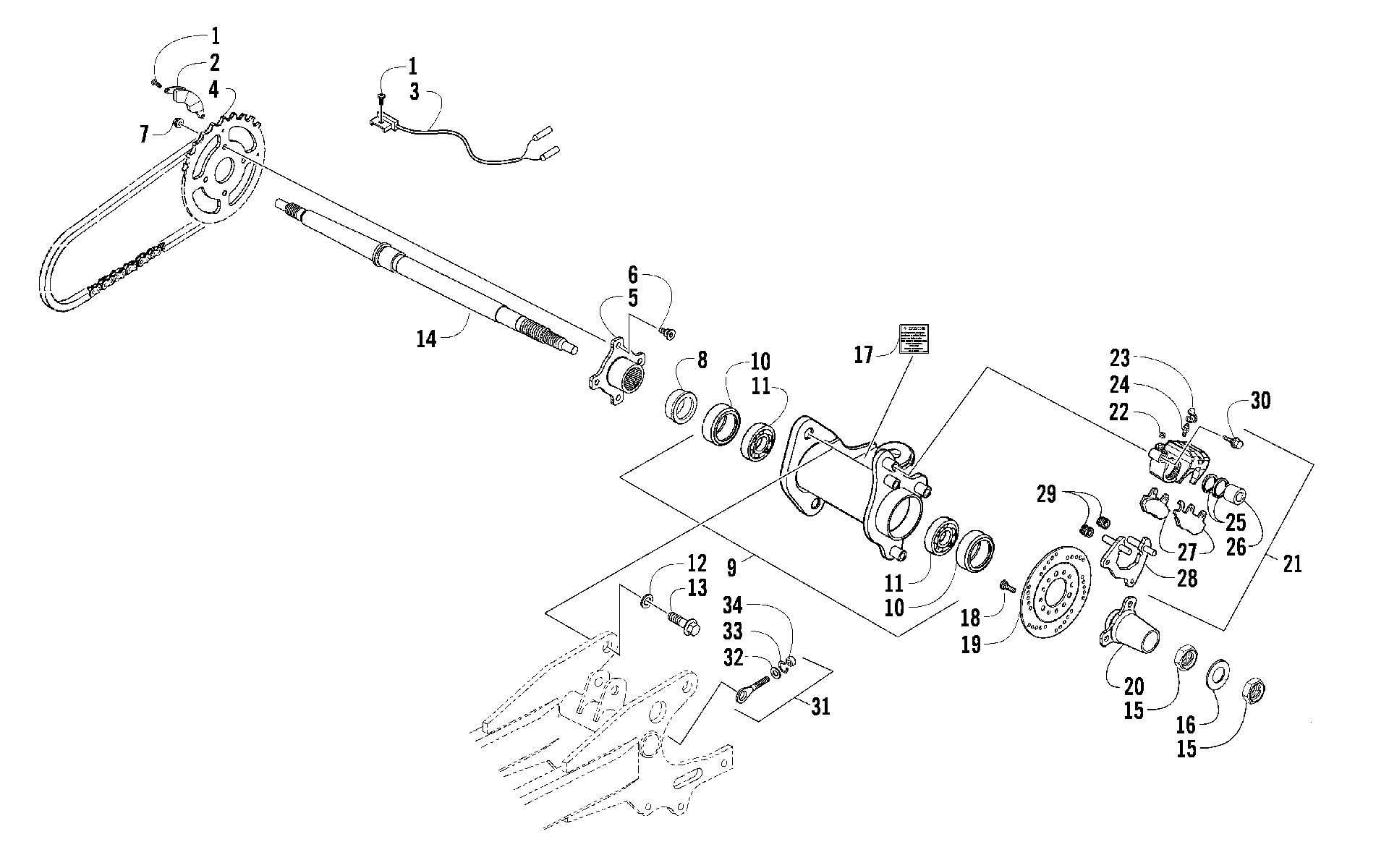

Схема узла заднего моста и тормоза [89380] для ATV 150 UTILITY 2X4 AUTOMATIC RED [A2009KYC2BUSR]
Схема
Детали
![Узел заднего моста и тормоза [89380]](/upload/schemas/633b1c162c0f40.38641855.gif)
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 3305-070
По запросу
2
SENSOR MAGNET WHEEL RPM art. 3305-069
По запросу
3
SENSOR WHEEL RPM art. 3305-068
По запросу
4
SPRKT FINAL DRIVEN art. 3305-722
По запросу
5
Retainer, Sprocket art. 3305-129
По запросу
6
BOLT STUD 10*20 art. 3305-142
По запросу
7
NUT U 10MM art. 3304-031
По запросу
8
COLLAR RR SIDE art. 3305-132
По запросу
9
HUB ASSY RR (inc. 10-11) art. 3305-133
По запросу
10
SEAL DUST art. 3305-144
По запросу
11
BEARING BALL RADIAL 6907 art. 3305-145
По запросу
12
WASHER 12.2*28*4 art. 3303-281
По запросу
13
BOLT FLANGE 12*28MM art. 3303-379
По запросу
14
SHAFT RR WHEEL art. 3305-131
По запросу
15
NUT RR SHAFT art. 3305-141
По запросу
16
DISK SPRING art. 3305-127
По запросу
17
DECAL,WARNING-TOWING (300 LBS.) art. 1411-942
По запросу
18
BOLT DISK art. 3303-253
По запросу
19
DISK RR BRAKE art. 3303-162
По запросу
20
BRACKET BRAKE DISK art. 3305-138
По запросу
21
Caliper Assy Rear (inc. 22-29) art. 3303-568
По запросу
22
Not A Serviceable Item art. 0
По запросу
23
CAP BLEEDER art. 3304-303
По запросу
24
SCREW BLEEDER art. 3304-302
По запросу
25
SEAL PISTON (FOOT BRAKE) art. 3305-380
По запросу
26
PISTON (FOOT BRAKE) art. 3304-314
По запросу
27
Колодки тормозные Arctic Cat art. 3304-567
По запросу
28
BRACKET RR art. 3303-469
По запросу
29
BOOT A art. 3304-322
По запросу
30
BOLT FLANGE 8*28 art. 3303-256
По запросу
31
DRIVE CHAIN ADJUSTER ASSY (inc. 32-34) art. 3305-194
По запросу
32
WASHER PLAIN 8MM art. 3304-135
По запросу
33
WASHER SPRING 8MM art. 3303-607
По запросу
34
NUT HEX 8MM art. 3304-125
По запросу
