модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

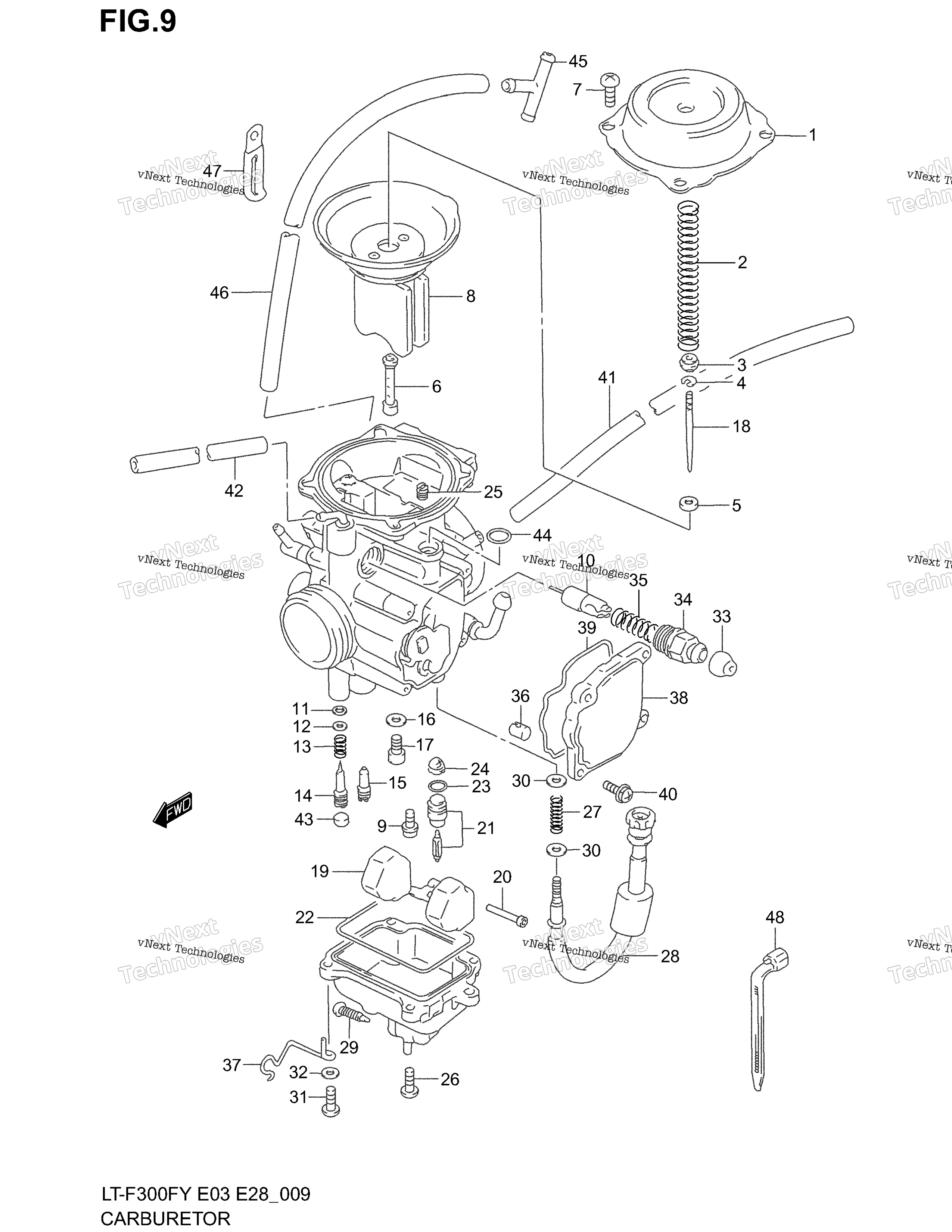

Схема карбюратора (Model X) для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
0
CARBURETOR ASSY E33; Includes Item(s) 1 - 43 art. 13200-39D11-000
По запросу
0
CARBURETOR ASSY E3,E28 art. 13200-19B93-000
По запросу
1
COVER art. 13502-42A00-000
По запросу
2
SPRING art. 13417-26B00-000
По запросу
3
RING art. 13382-42A00-000
По запросу
4
E RING E3,E28 art. 13394-10010-000
По запросу
4
E RING E33 art. 13394-40D20-000
По запросу
5
RING art. 13387-47010-000
По запросу
6
JET, NEEDLE (P-2) E3,E28 art. 09494-00858-000
По запросу
6
JET, NEEDLE (O-6M) E33 art. 09494-00911-000
По запросу
7
SCREW E3,E28 art. 02112-04087-000
По запросу
7
SCREW E33 art. 02112-0408A-000
По запросу
8
DIAPHRAGM ASSY E3,E28 art. 13500-19B63-000
По запросу
8
DIAPHRAGM ASSY E33 art. 13500-39D01-000
По запросу
9
SCREW art. 13602-43410-000
По запросу
10
PLUNGER ASSY E33 art. 13411-19BE0-000
По запросу
10
PLUNGER ASSY E3,E28 art. 13411-19B50-000
По запросу
11
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
12
Шайба Suzuki art. 13291-29900-000
По запросу
13
SPRING art. 13268-47070-000
По запросу
14
SCREW, PILOT (2 1/2) E33 art. 13279-47070-000
По запросу
15
JET, PILOT (25) E33 art. 09492-25005-000
По запросу
15
JET, PILOT (37.5) E3,E28 art. 09492-35010-000
По запросу
16
WASHER art. 13382-03110-000
По запросу
17
JET, MAIN (117.5) E33 art. 09491-23017-000
По запросу
17
JET, MAIN (120) E3,E28 art. 09491-24016-000
По запросу
18
NEEDLE, JET (5D40-4) E3,E28 art. 13383-19B50-000
По запросу
18
NEEDLE, JET (5D84-1) E33 art. 13383-39D00-000
По запросу
19
FLOAT art. 13250-42A00-000
По запросу
20
PIN art. 13254-92311-000
По запросу
21
VALVE ASSY, NEEDLE E33 art. 13370-44500-000
По запросу
21
VALVE ASSY, NEEDLE E3,E28 art. 13370-38B00-000
По запросу
22
O RING, FLOAT CHAMBER art. 13251-42A00-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
24
FILTER art. 13376-19F00-000
По запросу
25
JET, PILOT AIR (175) E33 art. 09493-35001-000
По запросу
25
JET, PILOT AIR (155) E3,E28 art. 09493-30005-000
По запросу
26
SCREW art. 02112-0412A-000
По запросу
27
SPRING art. 13268-19B50-000
По запросу
28
ADJUSTER art. 13267-19B70-000
По запросу
29
SCREW, DRAIN art. 13247-02340-000
По запросу
30
WASHER art. 13615-45010-000
По запросу
31
SCREW E33 art. 13602-04168-000
По запросу
31
SCREW E3,E28 art. 02112-0416A-000
По запросу
32
WASHER art. 08322-0104A-000
По запросу
33
CAP art. 13681-04011-000
По запросу
34
HOLDER, GUIDE art. 13418-43410-000
По запросу
35
SPRING art. 13417-43010-000
По запросу
36
GUIDE, CABLE art. 13591-19B50-000
По запросу
37
CLIP art. 13692-19B60-000
По запросу
38
COVER art. 13502-19B50-000
По запросу
39
O RING art. 13251-19B50-000
По запросу
40
SCREW art. 13602-19B50-000
По запросу
41
HOSE, AIR VENT LH E3,E28 L:2000!650 art. 09359-50823-00B
По запросу
41
HOSE, AIR VENT LH E33 art. 13683-19B81-000
По запросу
42
HOSE (4.5X8.5X600) L:600!550 art. 09355-45001-600
По запросу
43
PLUG E33 art. 13281-05A00-000
По запросу
44
O RING art. 09280-06008-000
По запросу
45
UNION, 3 WAY art. 09367-08004-000
По запросу
46
HOSE, AIR VENT L:2000!650 art. 09359-50823-00B
По запросу
47
CLAMP, AIR VENT HOSE art. 09404-06435-000
По запросу
48
CLAMP, BOOST HOSE art. 09407-14403-000
По запросу
