модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

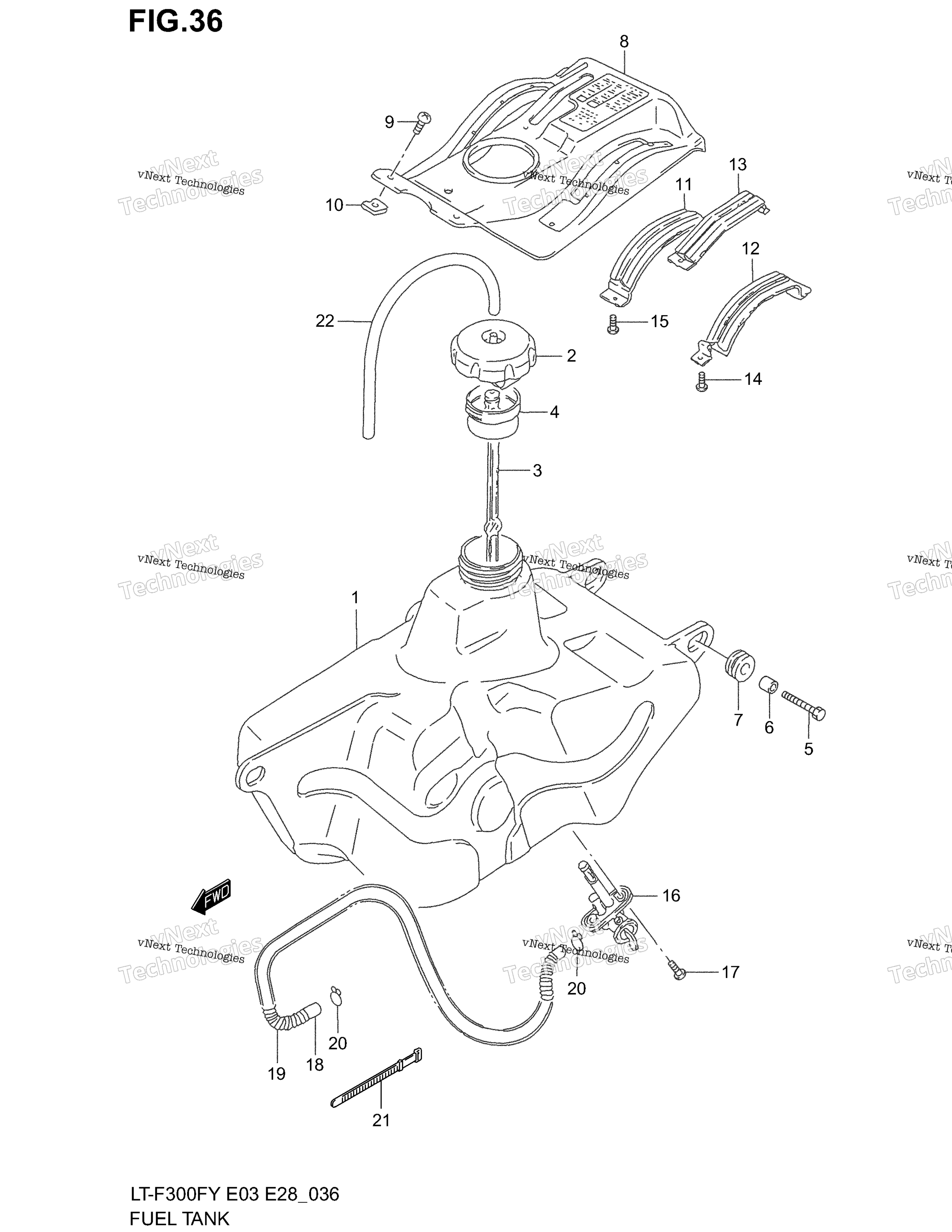

Схема топливного бака для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL MODEL K1/K2 art. 44110-19B01-000
По запросу
2
CAP, FUEL TANK art. 44200-19B00-000
По запросу
3
GAUGE, FUEL art. 44501-19B00-000
По запросу
4
TUBE, INLET art. 44199-19A00-000
По запросу
5
BOLT MODEL X/Y art. 09118-08121-000
По запросу
5
BOLT MODEL K1/K2 art. 09118-08080-000
По запросу
6
SPACER art. 09180-08209-000
По запросу
7
CUSHION art. 09320-12016-000
По запросу
8
COVER, FUEL TANK art. 44270-39DA0-000
По запросу
9
Винт Suzuki art. 03241-1516A-000
от 221 ₽
10
NUT art. 09148-05038-000
По запросу
11
PLATE, LEVER SEAL RH art. 57950-19B01-000
По запросу
12
PLATE, LEVER SEAL LH art. 57990-19B01-000
По запросу
13
PLATE, REVERSE LEVER SEAL art. 44310-19B01-000
По запросу
14
SCREW, OUTER art. 03211-0410A-000
По запросу
15
SCREW art. 03511-0410A-000
По запросу
16
COCK ASSY, FUEL MODEL X/Y art. 44300-19B23-000
По запросу
16
COCK ASSY, FUEL MODEL K1/K2 art. 44300-19B31-000
По запросу
17
SCREW art. 02112-3616A-000
По запросу
18
HOSE, FUEL (L:600!280) MODEL K1/K2 art. 09355-54115-600
По запросу
18
HOSE, FUEL (L:600!540) MODEL X/Y art. 44421-13ER0-000
По запросу
19
SPRING art. 09440-13051-000
По запросу
20
CLIP MODEL K1/K2 art. 09401-11413-000
По запросу
20
CLIP MODEL Y art. 09401-10403-000
По запросу
20
CLIP MODEL X art. 09401-10402-000
По запросу
21
CLAMP art. 09407-14403-000
По запросу
22
HOSE, BREATHER (L:600!260) art. 44420-44AR0-000
По запросу
