модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

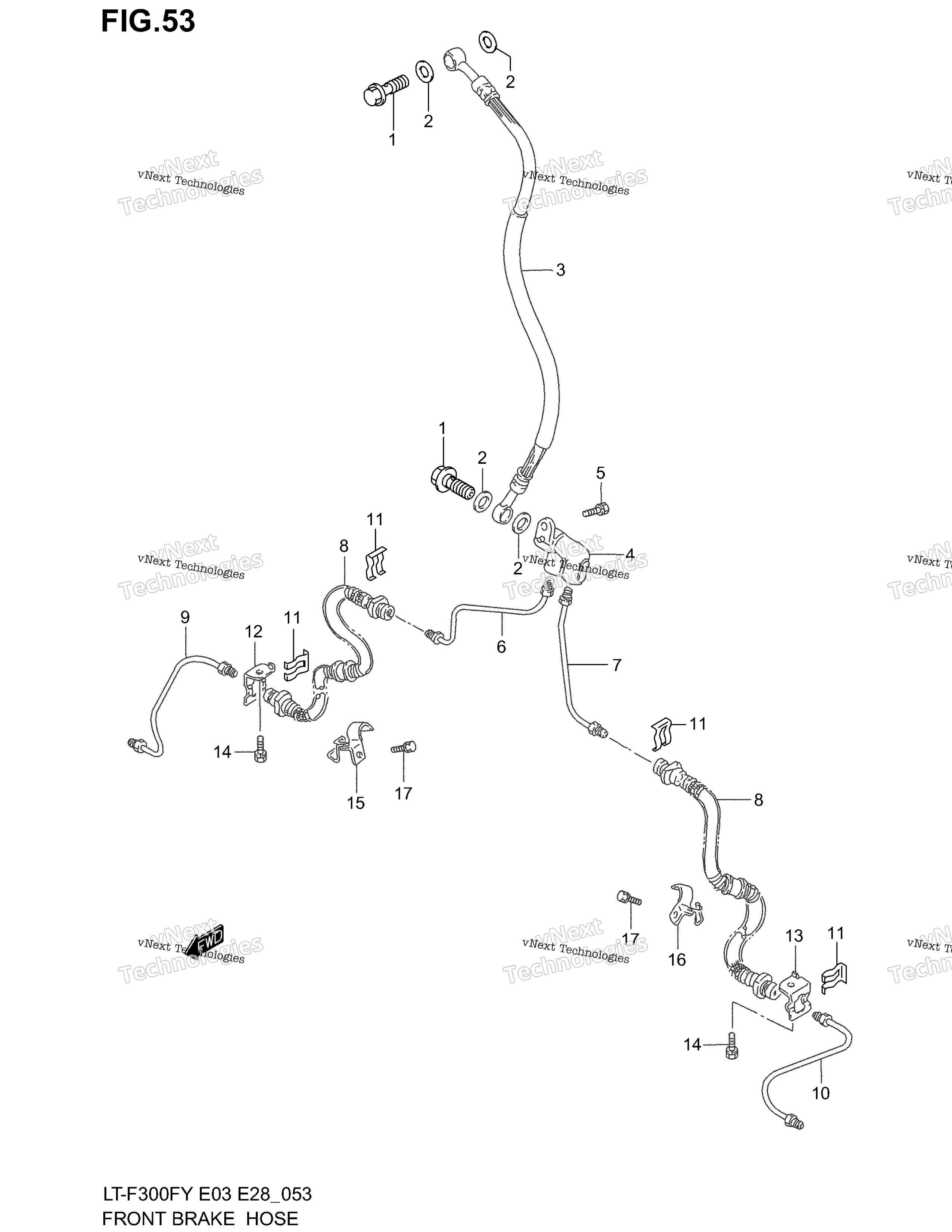

Схема шланга переднего тормоза (Model X/Y/K1) для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT (10X1.00X22) art. 09360-10061-000
По запросу
2
Шайба Suzuki art. 09161-10009-000
от 221 ₽
3
HOSE, BRAKE NO.1 art. 59480-19B03-000
По запросу
4
JOINT, THREE WAY art. 59491-19A10-000
По запросу
5
BOLT MODEL Y/K1 art. 01550-0616A-000
По запросу
5
BOLT MODEL X art. 01570-0616A-000
По запросу
6
PIPE, BRAKE NO.1 RH art. 59250-19B00-000
По запросу
7
PIPE, BRAKE NO.1 LH art. 59450-19B00-000
По запросу
8
HOSE, BRAKE NO.2 art. 59240-39D01-000
По запросу
9
PIPE, BRAKE NO.2 RH art. 59250-39D10-000
По запросу
10
PIPE, BRAKE NO.2 LH art. 59450-39D10-000
По запросу
11
Скоба крепежная Suzuki art. 09383-13003-000
По запросу
12
GUIDE, HOSE RH art. 59261-19B00-000
По запросу
13
GUIDE, HOSE LH art. 59271-19B00-000
По запросу
14
BOLT art. 01570-0610A-000
По запросу
15
CLAMP, HOSE RH art. 59260-39D00-000
По запросу
16
CLAMP, HOSE LH art. 59270-39D00-000
По запросу
17
BOLT art. 01570-0610A-000
По запросу
